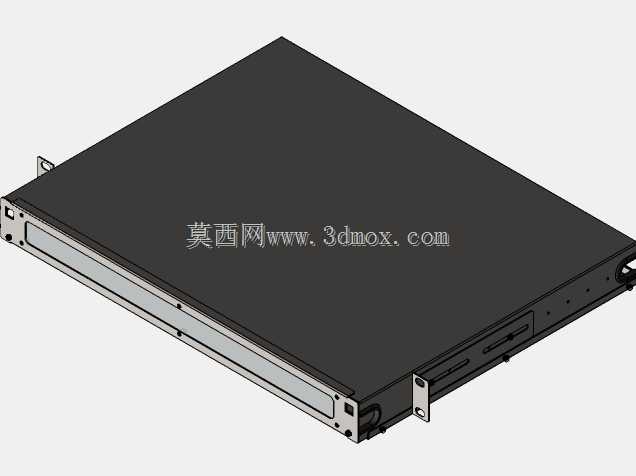

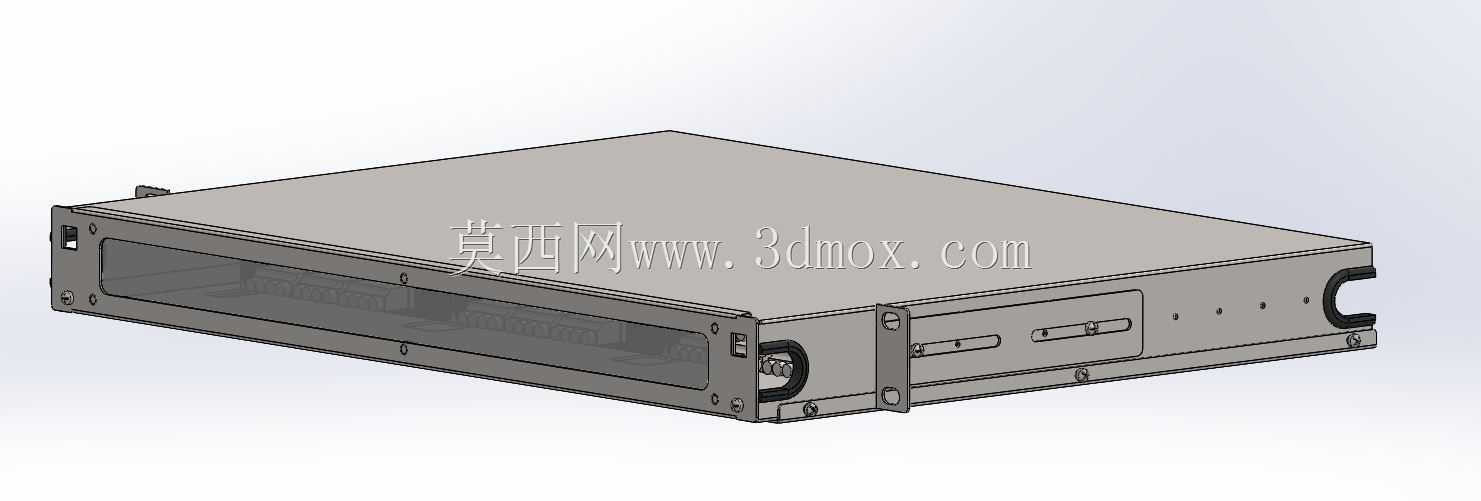

标准1U机架式光纤拼接模块外壳结构

该外壳结构针对标准19英寸机柜安装场景设计，适配通信机房、数据中心配线区的光纤熔接调度需求，作为光纤拼接模块的承载防护结构，需同时满足机房机架安装的尺寸规范、内部模块的装配限位、日常运维的操作便利性以及长期运行的结构防护要求。从安装边界来看，整体高度严格遵循1U机架设备的尺寸规范，可直接适配标准机柜的立柱安装孔位，两侧预留的带安装耳的固定结构，可通过标准紧固件快速完成机柜内的固定，安装耳上的定位缺口能在装配时快速对齐机柜立柱的U位标记，减少现场安装的对位调整时间，同时两侧预留的弧形抠手位，方便设备在机柜内的抽拉操作，适配高密度机柜内的设备运维场景。结构设计上采用分体式钣金拼接思路，主体外壳采用折弯成型的金属板材，兼顾结构强度与轻量化需求，前面板预留的透明视窗区域，可在不拆卸外壳的情况下直接观察内部光纤熔接盘的状态、纤芯排布以及标识信息，减少日常巡检的操作步骤；前面板上的锁止与接口预留位，可适配不同规格的光纤适配器面板、状态指示灯模块以及锁具结构，满足不同配线场景的配置需求。侧面的通风开孔结构，可在设备密集安装的机柜环境下形成自然对流散热通道，避免内部光纤熔接区域因积热出现老化加速的问题，同时外壳的折边结构均做了卷边钝化处理，防止装配与运维过程中划伤光纤外皮或操作人员。内部预留的多层安装位，可兼容不同规格的光纤熔接盘、储纤单元以及理线结构，光纤进出的位置预留了护线套安装槽，可加装橡胶护线套避免纤芯被金属锐边割损，同时内部的接地柱预留结构，可直接连接机房接地系统，满足通信设备的电磁屏蔽与接地防护要求。在装配逻辑上，外壳采用可拆卸的拼接结构，上盖与底座通过侧边的卡扣与紧固件组合固定，既保证整体结构的连接刚性，又能在需要维护内部熔接模块时快速拆卸上盖，无需将整个设备从机柜中完全抽出，适配机房内有限的操作空间。
