计算机显卡鼓风式冷却叶轮结构设计

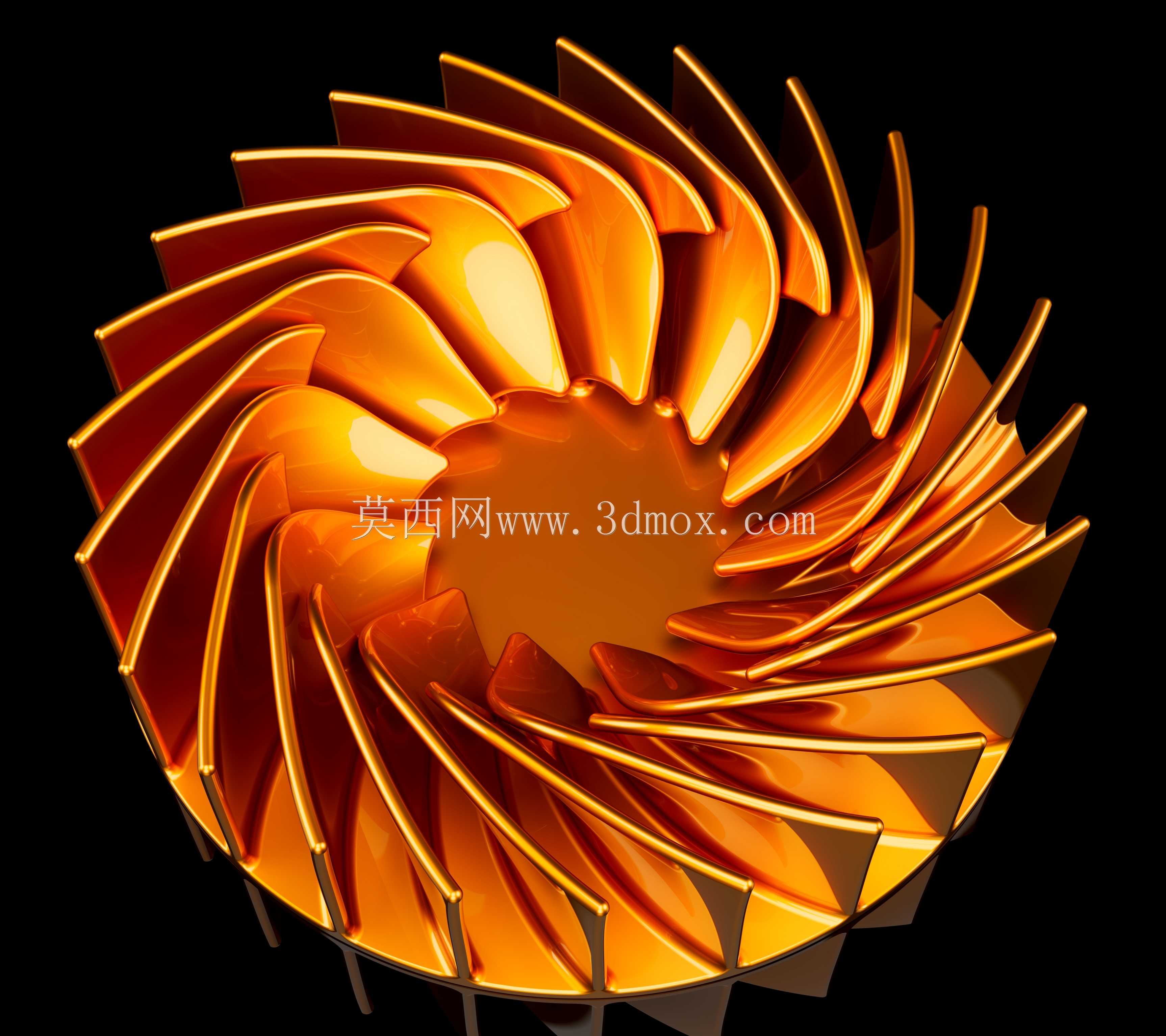

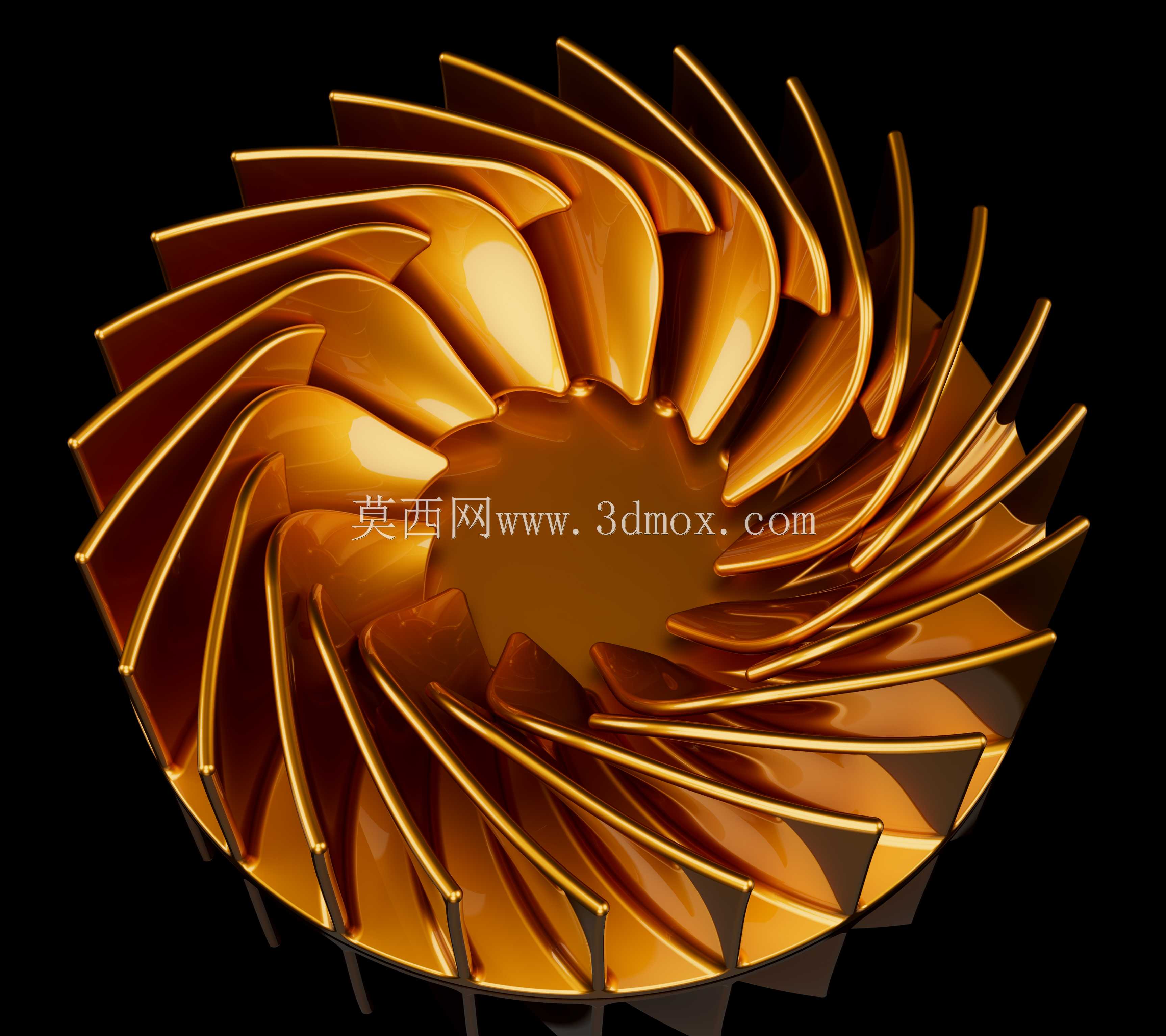

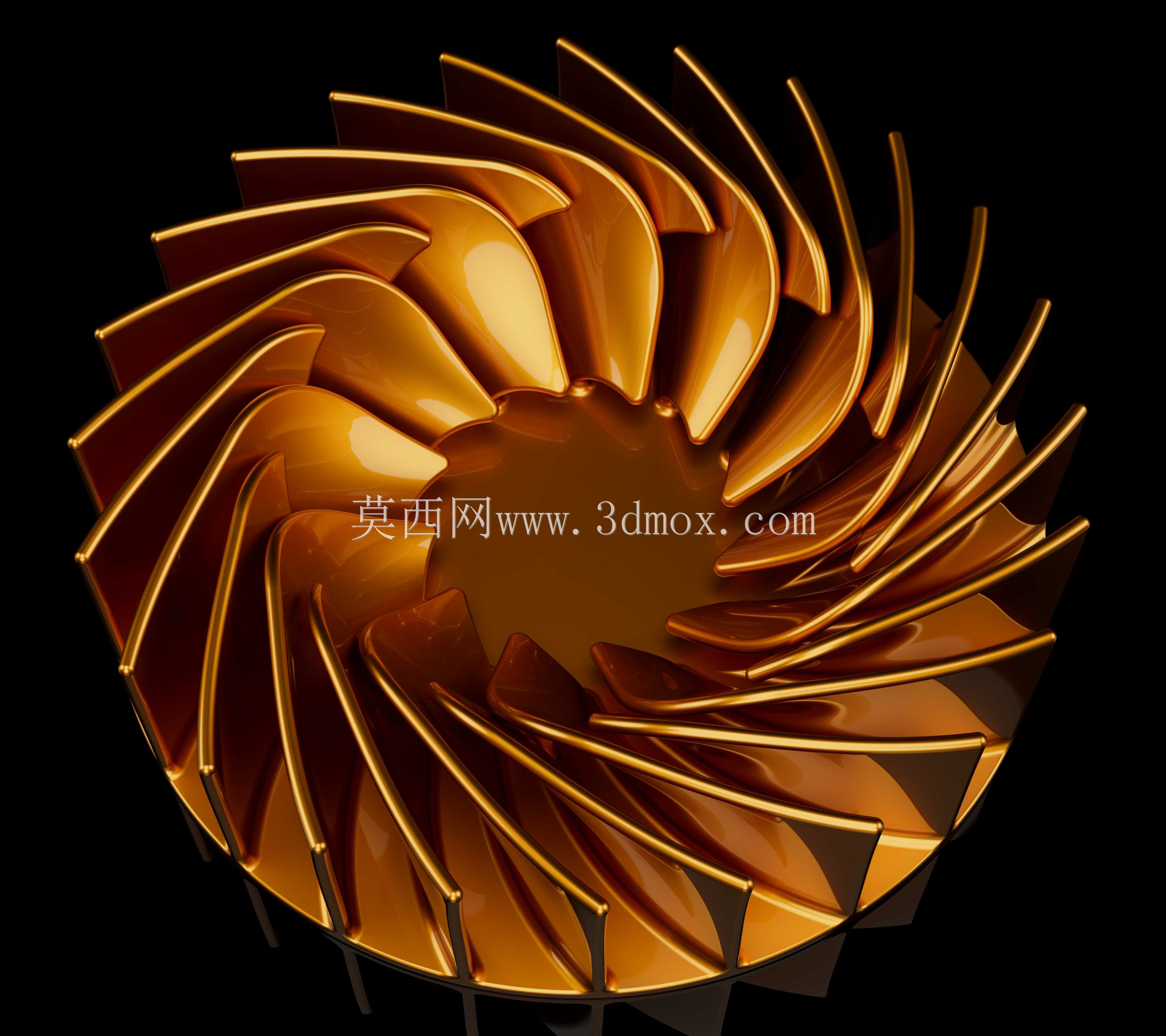

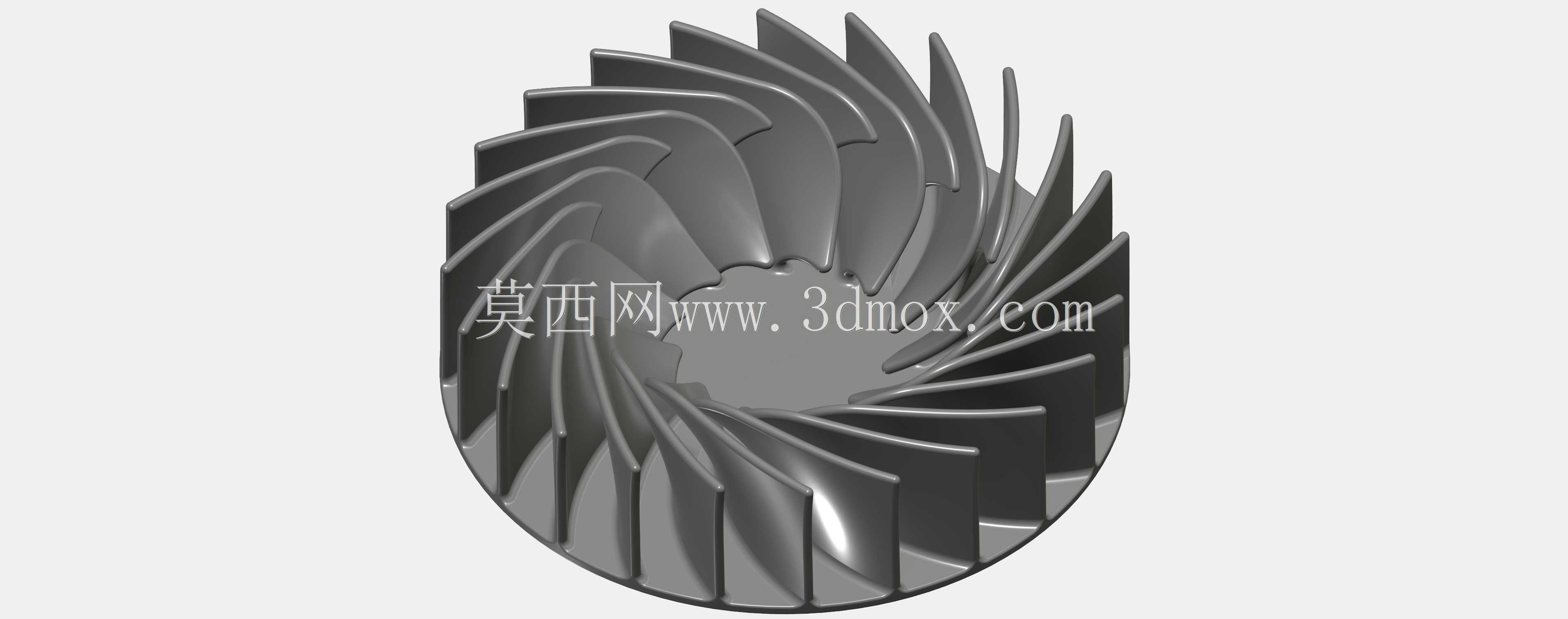

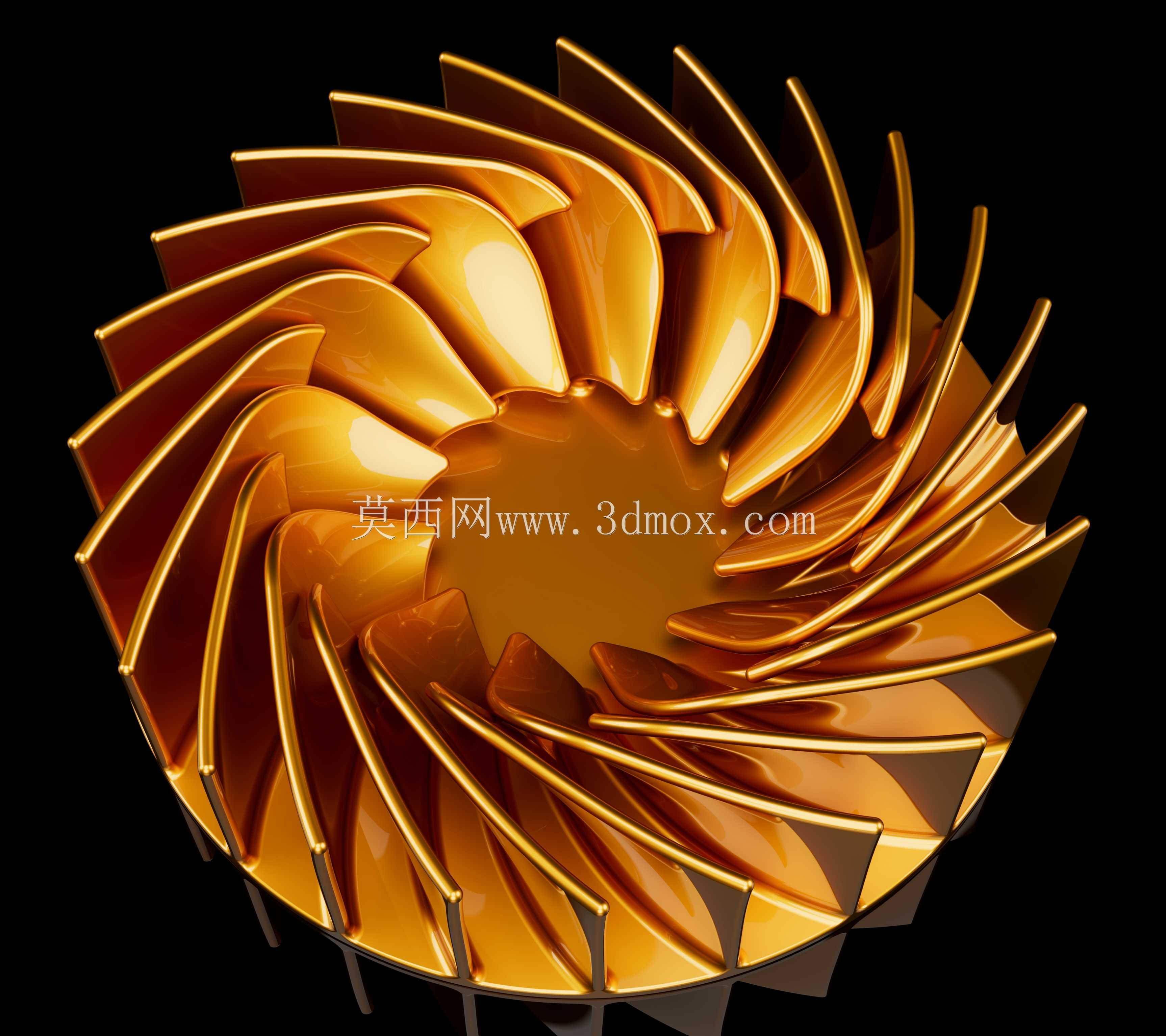

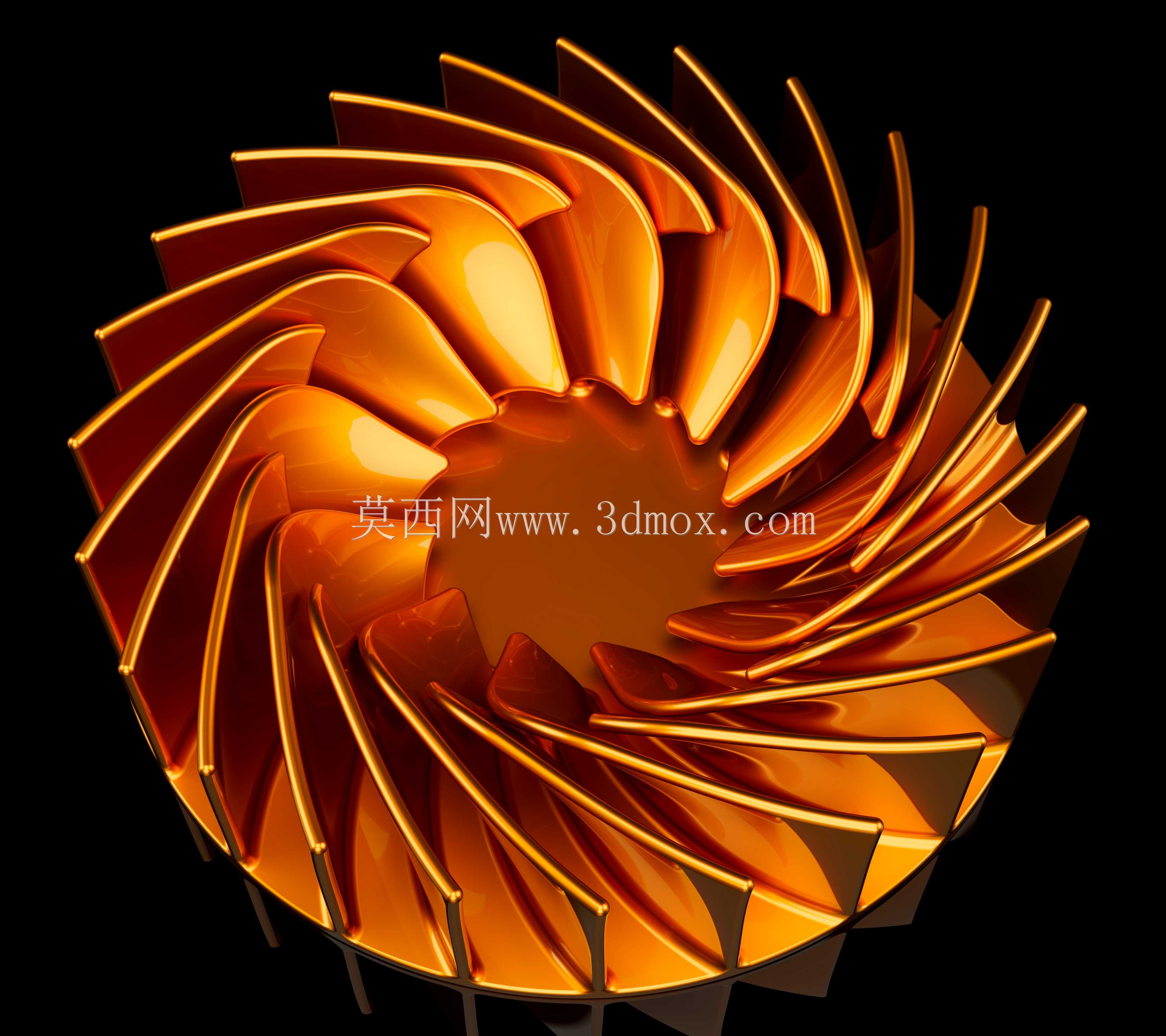

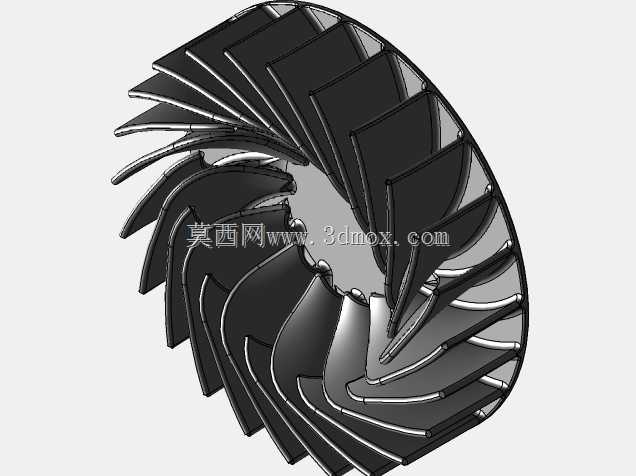

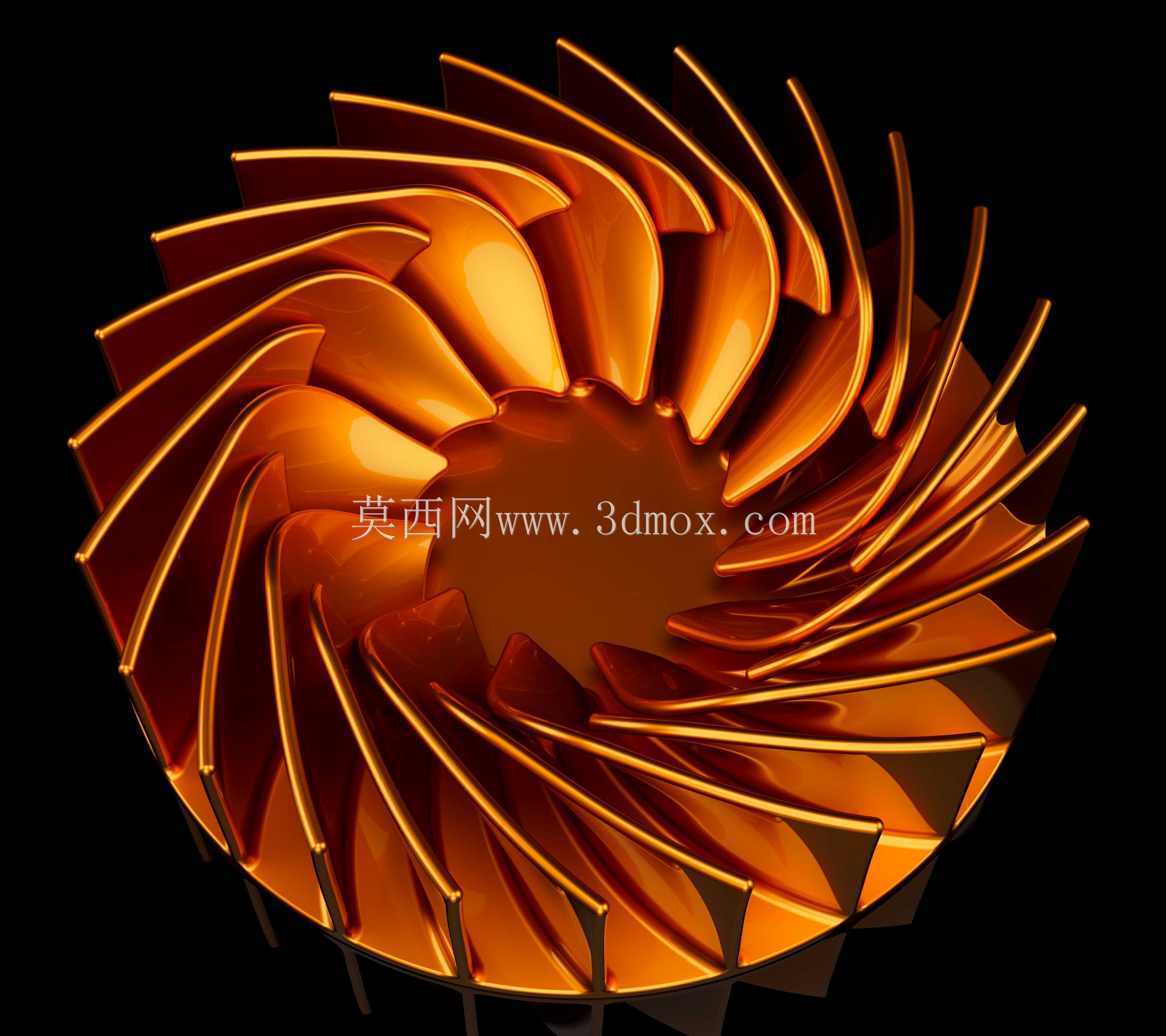

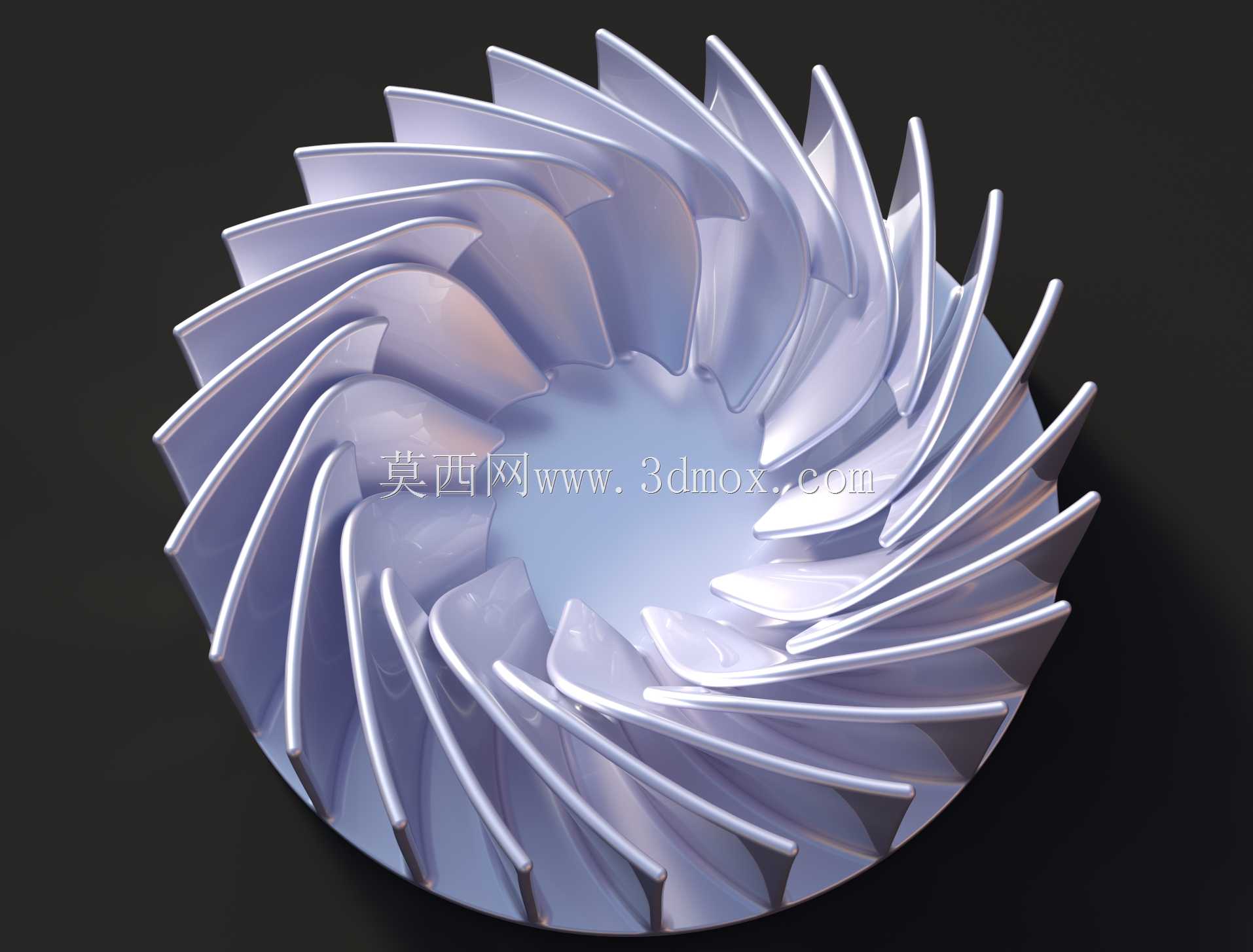

这款叶轮主要面向计算机图形卡的鼓风式冷却场景设计，作为离心式鼓风散热结构的核心做功部件，其结构直接决定了散热风道的风压、风量输出特性，适配高功耗显卡运行时的持续散热需求。从实际应用场景来看，这类叶轮多装配在显卡侧吹式散热模组内，工作时通过高速旋转带动周边空气形成定向高压气流，将显卡核心、显存、供电模块产生的热量顺着风道快速带出机箱内部，避免高负载运行时核心温度过高触发降频保护，保障图形计算、三维渲染等高强度作业的稳定性。设计过程中首先需要匹配显卡散热模组的安装边界，叶轮的整体外径、轮毂直径、轴向高度都要严格适配散热外壳的内部腔体尺寸，既要保证叶片有足够的扫风面积输出所需风量，也要控制整体尺寸避免与周边PCB板元件、散热鳍片产生运动干涉，轮毂中心的安装孔位需要与驱动电机的输出轴做公差配合，保证高速旋转时的同轴度，降低偏心带来的振动与噪音。叶片采用后向式扭曲曲面构型，这种构型相比直叶片能在相同转速下获得更高的风压输出，同时减少气流在叶片表面的分离损失，降低气动噪音；叶片沿轮毂周向均匀排布，每一片叶片的进口角、出口角都经过流道仿真优化，进气侧顺着气流进入方向做顺滑过渡，减少进气阻力，出气侧对准散热鳍片的间隙方向，让高压气流能直接穿透鳍片缝隙带走热量，避免气流在腔体内形成无效紊流。实际选型适配时，除了安装尺寸的匹配，还需要结合驱动电机的转速-扭矩特性调整叶片的重量分布，每片叶片的质量差控制在极小范围内，做动平衡校准，避免长期高速旋转下电机轴承出现偏磨，延长散热模组的整体使用寿命。这类叶轮的结构设计也可迁移至小型工业设备的局部鼓风冷却场景，比如嵌入式工控板、小型伺服驱动器的散热结构中，只要调整对应安装尺寸与叶片参数，就能适配不同的风压风量需求。
