4Pin2mm节距THT公座接插件结构

项目分类:3D模型 发布时间:2021-08-28 ID:252250
  • 4Pin2mm节距THT公座接插件结构
  • 4Pin2mm节距THT公座接插件结构
  • 4Pin2mm节距THT公座接插件结构
  • 4Pin2mm节距THT公座接插件结构

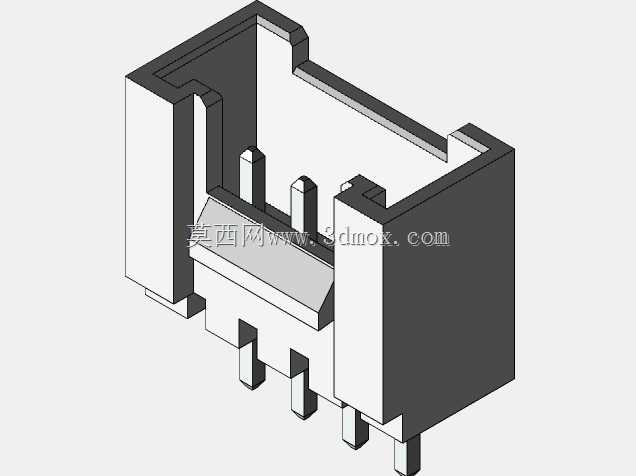

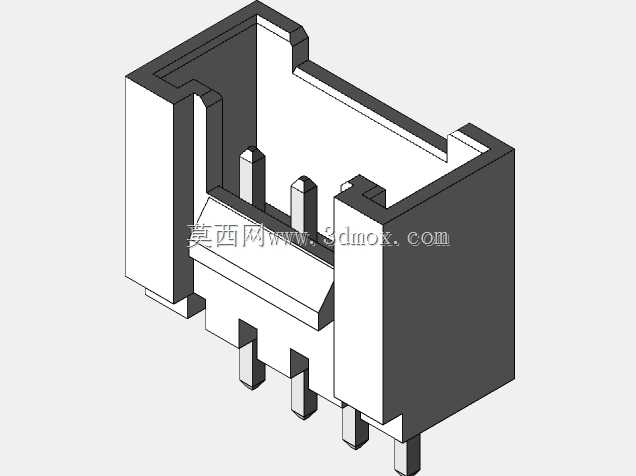

这款直插式公座接插件,是板对线连接场景里的常用基础元件,在工控板卡、小型家电控制板、传感模块接线、消费电子内部供电与信号传输场景中都有大量应用,主要承担电路板与外部线束之间的电流、信号导通对接功能,属于板端连接的标准接口元件。从结构设计来看,整体采用带围边的防护式结构,外侧的围挡高出插合接触面,在公母座对插过程中可以起到导向定位作用,避免插针受侧向力弯折,同时插合完成后围挡可以包裹住母座的插合端,减少外界灰尘、杂物进入接触区域,也能降低日常使用中误触带电接插部位的风险。插针采用直插式排布,共4个接触引脚,相邻引脚中心间距为2mm,属于标准间距规格,适配同规格的母端线束连接器,引脚伸出本体底部的长度适配常规1.6mm厚度PCB的波峰焊工艺,插装后引脚穿过PCB焊盘,焊接后可以获得足够的机械固定强度与导通可靠性。本体的绝缘基座采用耐高温工程塑料结构,设计上预留了插合导向的倒角,在公母座对插时无需完全精准对位即可顺着倒角滑入配合位,降低产线装配时的对位难度,提升组装效率。外形尺寸方面,整体长度为9.98mm,宽度5.1mm,总高度7.7mm,在PCB布局时,需要在板端预留对应长宽的安装区域,同时要注意围挡外侧与周边元件的安全间距,避免插合过程中与周边电容、电阻等贴片元件发生干涉,高度方向上要考虑上方线束弯折的空间,不能被周边结构件压住接插部位,防止长期受力导致焊盘脱焊或者接触不良。在建模过程中,需要重点关注插针的位置度公差,相邻插针的中心距偏差需要控制在合理范围内,否则会出现插合困难、插针顶弯的问题,同时围挡的内轮廓尺寸要匹配母座的外轮廓,既要保证插合顺畅,又不能间隙过大导致连接松垮。另外,基座底部的定位凸台设计,是为了在PCB插装时卡在对应的定位孔中,过波峰焊时不会出现本体偏移,保证焊盘与引脚的对位精度,这部分结构的尺寸公差需要严格把控,凸台尺寸过大无法插入定位孔,过小则起不到定位作用。这类接插件虽然属于小型基础元件,但在整套设备的电气连接可靠性中起到关键作用,结构设计上的细节会直接影响量产装配效率、后期使用的接触稳定性,建模时需要充分考虑实际生产装配、使用维护中的各类场景需求,还原真实的结构细节与安装边界条件,为后续PCB布局、整机结构干涉检查提供准确的三维数据参考。
