网线水晶头防护注塑护套结构设计

日常网络布线作业中，RJ45水晶头与网线衔接处是最易出现故障的薄弱点，网线反复弯折、拖拽时，线芯与水晶头压接位置容易出现断芯、接触不良，水晶头本身的卡扣也容易受外力断裂脱落，导致网络连接中断。这款护套正是针对该痛点设计的配套防护零件，套设在压接完成的水晶头外侧，从结构层面提升接插件的耐用性。

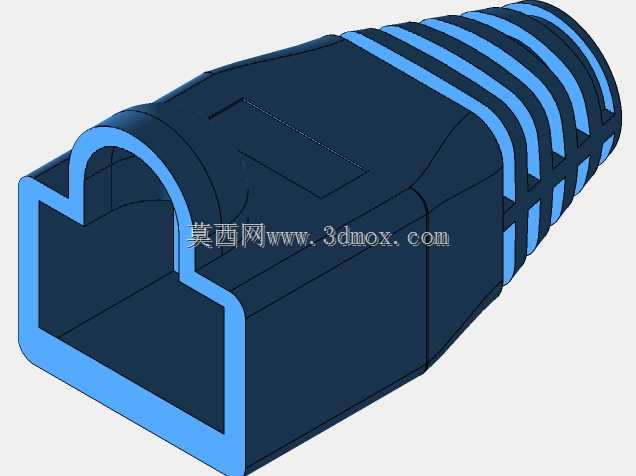

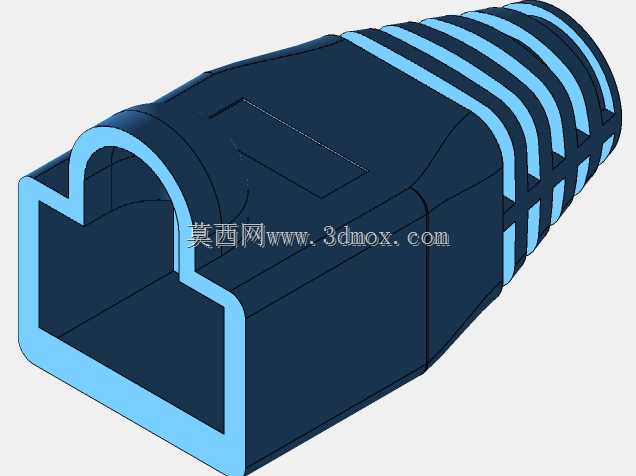

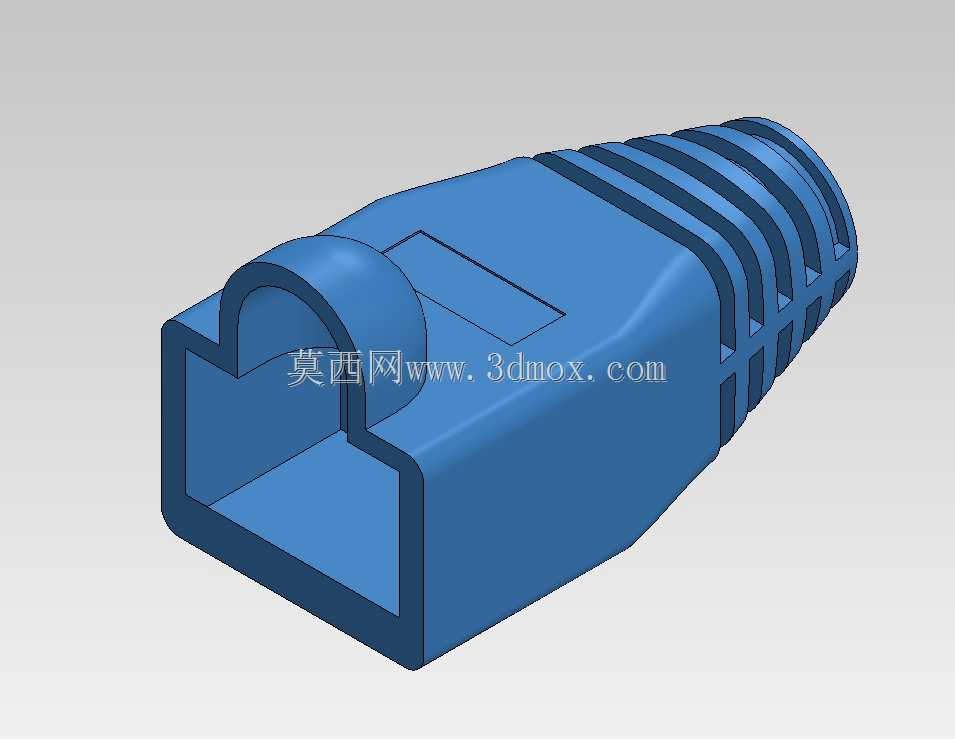

从结构设计来看，护套整体采用软质注塑材质，前端为适配标准RJ45水晶头外形的中空腔体，腔体轮廓完全贴合水晶头的外形尺寸，安装时从网线尾端穿入，推至水晶头根部即可完全包覆水晶头尾部与网线的衔接段，不会干涉水晶头与网口的正常插拔，也不会遮挡水晶头的弹性卡扣，卡扣位置预留了对应的让位空间，按压卡扣时无需额外掀开护套即可操作。护套尾部设计有多道环形的伸缩缓冲槽，这部分结构是整个零件的核心功能区，当网线受到侧向弯折力时，缓冲槽会通过自身的形变吸收弯折应力，避免应力直接集中在网线与水晶头的压接点，大幅降低线芯断裂的概率，同时也能减少网线外皮被反复弯折产生的开裂问题。

在安装边界上，这款护套适配常规线径的非屏蔽、单屏蔽五类、六类网线，腔体内部尺寸与标准RJ45水晶头的尾部外径匹配，不会出现安装后松动滑脱的问题，护套外壁做了细微的防滑纹理处理，插拔水晶头时手指接触护套位置能获得足够的摩擦力，尤其是在机房密集布线、机柜内操作空间狭小的场景下，带护套的水晶头更便于施力插拔，不会出现手指打滑难以拔出的情况。

实际工程应用中，这类护套广泛用于机房综合布线、办公网络部署、工业以太网布线、家用网线制作等场景，除了防护弯折的作用外，不同颜色的护套还能起到线路标识的作用，比如用蓝色、红色、黄色护套区分不同网段、不同业务链路的网线，在后期线路运维时能快速识别对应线路，减少排查故障的时间。设计时还考虑到了注塑生产的工艺性，整体壁厚均匀，没有尖锐的转角与壁厚突变位置，注塑成型时不易出现缩痕、缺料等问题，脱模斜度设置合理，适合大批量注塑生产，零件的生产良率高，成本可控，能够满足大规模布线项目的配套需求。
