40×40×10规格直流轴流散热风扇结构

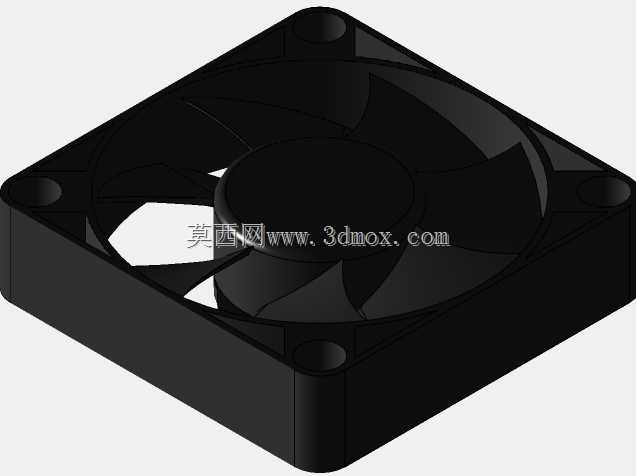

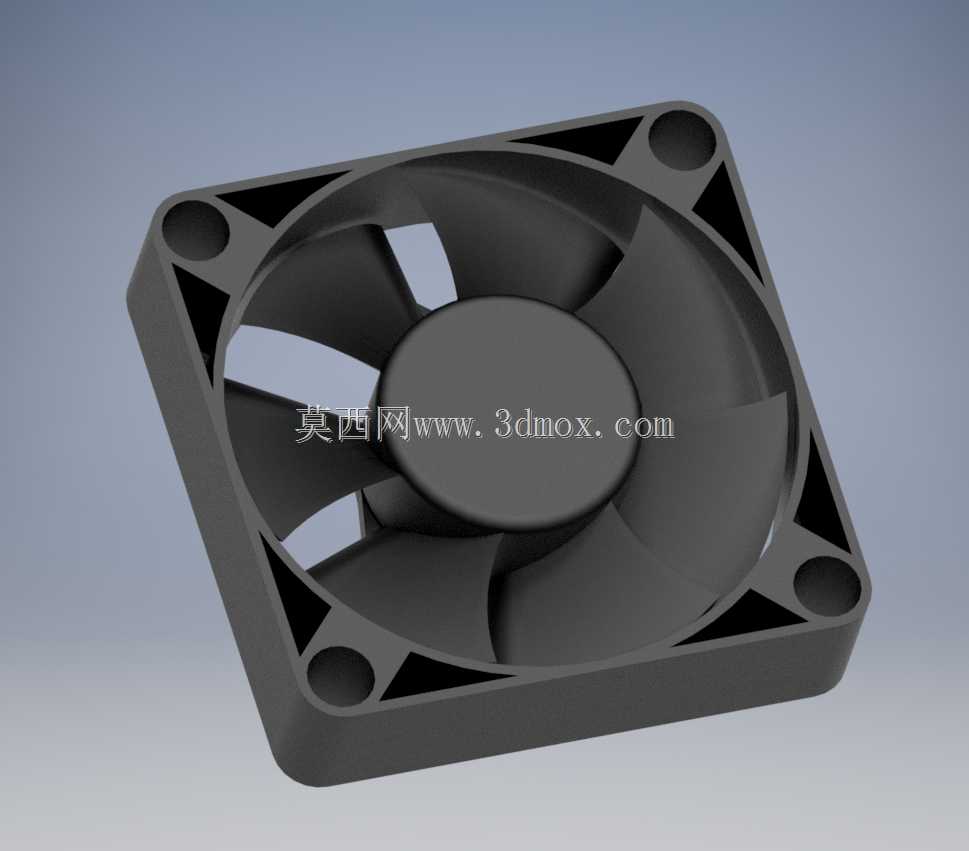

在紧凑型电子设备、工控板卡、小型电源模块的热设计环节里，小规格轴流风扇的选型与结构匹配，往往直接决定整套设备的长期运行稳定性，40×40×10的方形轴流冷却风扇，正是这类小空间散热场景里应用频次极高的风冷部件。这类风扇的安装边界完全遵循40mm见方的标准安装孔位布局，四个角的固定沉孔位置统一适配行业通用安装尺寸，厚度控制在10mm，不需要占用过多的设备内部纵深空间，哪怕是1U高度的机架式设备、薄型工控机箱、嵌入式控制盒这类内部空间极度紧凑的载体，也能顺利完成装配，不会和周边的电容、接线端子、板卡凸起部件产生结构干涉。从实际功能来看，这类风扇通过叶片的定向旋转驱动空气形成定向流道，将设备内部功率器件工作产生的积热带出设备腔体，同时引导外部低温空气进入内部形成循环，避免功率芯片、整流模块、变压器这类发热部件因为结温过高触发降频、老化加速甚至热击穿故障。设计这类风扇结构时，首先要兼顾风噪与风量的平衡，叶片的曲面弧度经过反复调校，在额定转速下既能保证足够的静压值，克服密集散热鳍片带来的风阻，又不会因为叶片切风角度过于激进产生过高的气动噪音，满足办公场景、静音机柜这类对噪音有要求的使用环境。外框采用一体式方形结构，四个角做了圆弧过渡处理，既可以提升外框的结构强度，避免安装锁紧时受力不均导致框体变形卡滞扇叶，也能减少安装时的锐角磕碰风险。扇叶与中心轮毂的连接做了等距配重优化，每一片叶片的重量偏差控制在极小范围内，避免高速旋转时产生偏心振动，既可以降低运行噪音，也能延长内部轴承的使用寿命。中心轮毂的尺寸经过匹配设计，既可以容纳内部的驱动电机与轴承组件，又不会过多遮挡有效进风面积，保证进风面的气流利用率。在实际设备装配场景中，这类风扇既可以通过螺丝直接固定在设备壳体的通风孔位，也可以搭配防尘网、减震胶钉使用，减震胶钉可以进一步吸收风扇运行时的微小振动，避免振动传递到设备壳体引发共振噪音，防尘网则可以阻挡环境中的浮尘、絮状物进入设备内部，减少积灰对电路板绝缘性能、散热效率的负面影响。不同于大尺寸高转速风扇，这款小规格风扇的供电适配范围广，常见的5V、12V、24V直流供电版本都可以匹配对应设备的取电需求，不需要额外配置复杂的供电转换电路，在小型3D打印机控制盒、桌面级网络交换机、迷你主机、LED驱动电源、车载电子控制单元这类产品的热设计中，都能看到同规格风扇的应用。设计建模过程中，需要精准控制扇叶与外框内壁的间隙，间隙过大会导致叶尖漏风降低送风效率，间隙过小则容易因为部件公差、热胀冷缩出现扇叶擦框的故障，同时安装孔的深度、沉孔尺寸也要和常用的自攻螺丝、减震胶钉尺寸匹配，保证现场装配时的兼容性，不需要二次扩孔或者调整结构。
