计算机散热用轴流风轮结构设计

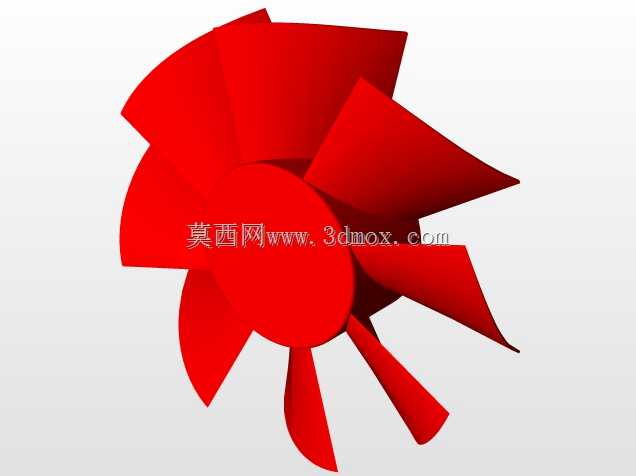

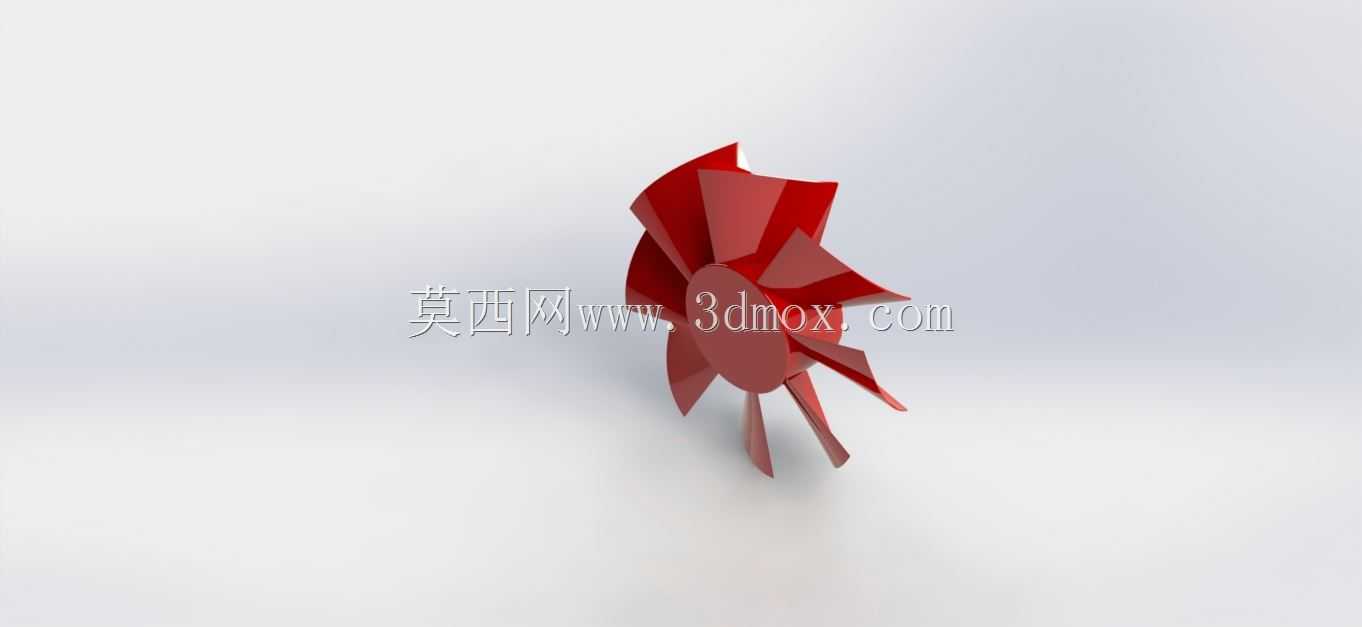

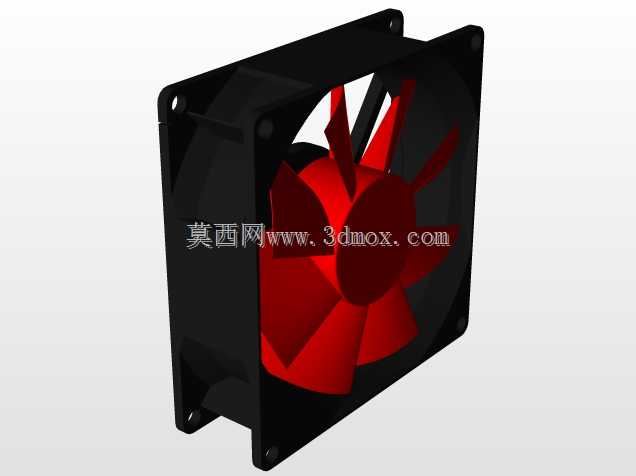

日常做PC整机散热适配、工控机箱风道改造时，这类轴流风轮是最常接触的风冷核心部件，它的核心作用是通过定向旋转驱动空气流动，带走CPU、显卡、主板供电模块等发热元件堆积的热量，避免元器件因结温过高触发降频、寿命折损甚至硬件烧毁的问题，不管是台式机机箱散热位、CPU塔式散热器、显卡风冷模组，还是部分紧凑型ITX机箱的辅助通风位，都能见到同结构风轮的应用。做这个风轮的三维结构设计时，首先要卡准安装边界：常规台式机用的120mm规格风轮，整体外径要控制在118mm以内，预留2mm的装配间隙避免和机箱网罩、散热鳍片剐蹭，中心轮毂的直径要匹配标准风扇电机的输出轴尺寸，一般做6mm的D型轴孔搭配定位卡槽，保证和电机转子同轴度偏差不超过0.1mm，防止高速旋转时出现动平衡超标引发的整机共振。扇叶的设计思路完全围绕风量与静音的平衡展开，每片扇叶采用不等距排布，避免等距扇叶旋转时产生固定频率的风切噪声，叶型采用前掠式曲面设计，进风侧做圆角导边处理减少进气紊流，出风侧做小角度切边优化气流指向性，让气流可以更集中地吹向散热鳍片区域，减少无效的气流散逸。轮毂部分做封闭式弧面设计，一方面可以降低中心区域的气流回流损失，提升整体风压输出能力，另一方面也能避免旋转过程中异物卷入电机内部，提升运行可靠性。实际选型适配时，还要结合应用场景调整参数：如果是机箱进风位使用，可以适当加大扇叶安装角提升进风量；如果是CPU散热器直吹使用，要适当提升叶根区域的结构强度，匹配更高转速下的风压输出需求；如果是静音向的机箱排风位，可以适当降低扇叶安装角，在保证基础排风量的前提下降低旋转噪声。建模过程中要重点校验扇叶的拔模角度，保证后续注塑生产时可以顺利脱模，同时要在每片扇叶的根部做R0.5mm的圆角过渡，避免长期高速旋转时叶根位置出现应力集中导致扇叶断裂，还要预留动平衡配重的调整位，方便生产阶段做动平衡校准，把1500转转速下的振动值控制在0.2mm/s以内，满足日常使用的静音与寿命要求。
