贴片式光电耦合器三维结构设计

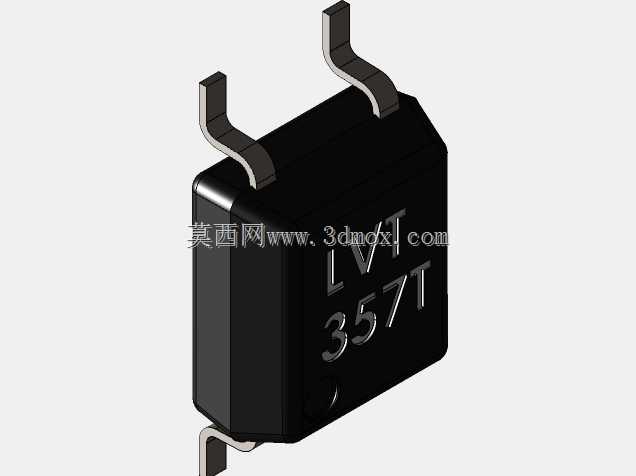

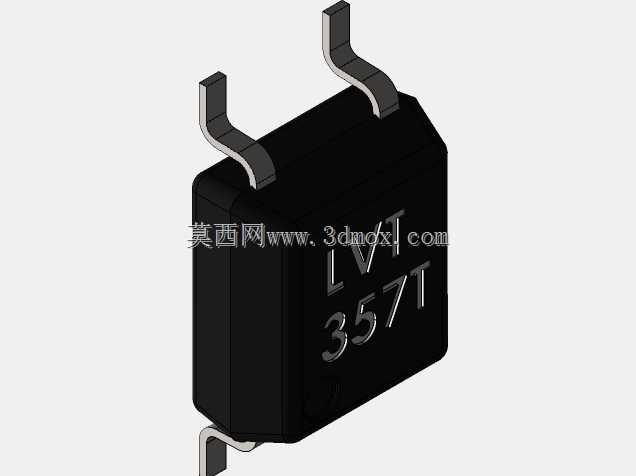

这款贴片封装的光电耦合器，在工业控制板卡、开关电源、通信接口电路里是极为常见的隔离类器件，核心作用是实现输入输出侧的电气隔离，切断环路干扰路径，避免强电侧的浪涌、共模电压串入弱电控制回路损坏主控芯片，在PLC输入模块、变频器驱动板、伺服编码器接口、车载BMS采样回路里都有大量应用。从结构设计来看，本体采用黑色环氧塑封主体，是半导体封装常用的阻燃环氧材质，兼顾绝缘性能与机械强度，能满足UL94-V0级阻燃要求，同时塑封外壳把内部的发光二极管、受光三极管完全密封，隔绝外界水汽、粉尘对内部芯片的侵蚀，提升器件在恶劣工况下的长期可靠性。三个弯折成型的金属引脚采用SOP贴片封装的标准引脚排布，引脚做了预弯处理，焊接时能更好贴合PCB焊盘，回流焊过程中引脚的共面度控制在0.1mm以内，避免出现虚焊、立碑等焊接缺陷，引脚表面做了镀锡处理，提升焊锡浸润性，保证焊接可靠性。设计时首先要匹配SOP-4封装的标准安装尺寸，本体长宽尺寸控制在标准贴片封装公差范围内，引脚间距严格遵循行业通用规范，保证能直接适配标准SMT钢网与贴片吸嘴，可直接进入量产贴装工序无需额外调整贴装参数。引脚的弯折弧度做了优化，既保证焊接后引脚与PCB之间有合适的应力释放空间，避免温度循环过程中热胀冷缩产生的应力拉扯焊点导致开裂，又不会因为引脚过高导致贴装时吸嘴取料偏移。本体表面的丝印字符做了凹陷式建模还原，字符清晰标识器件型号，方便生产过程中的目视核对与来料检验，避免错料。建模过程中对塑封本体的拔模角度做了还原，还原实际注塑生产时的脱模斜度，引脚与塑封本体的结合处做了溢料倒角的细节处理，完全还原量产器件的真实外形，做PCB布局时可以直接导入该模型进行3D布局检查，验证器件与周边结构件、接插件的干涉情况，提前规避生产组装时的干涉问题，尤其是在高密度板卡设计中，能准确评估器件高度方向的空间余量，避免外壳装配时压到器件本体。
