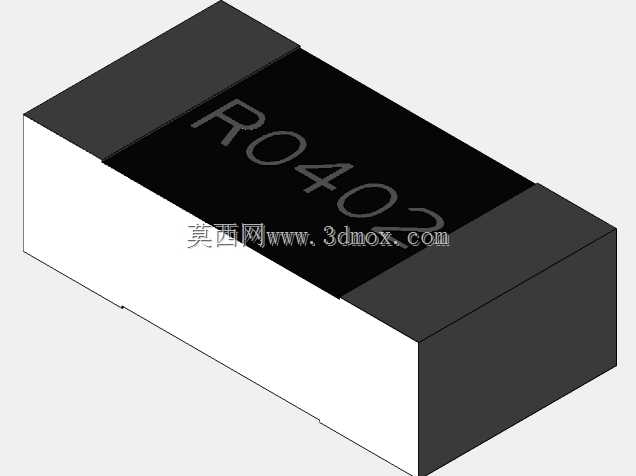

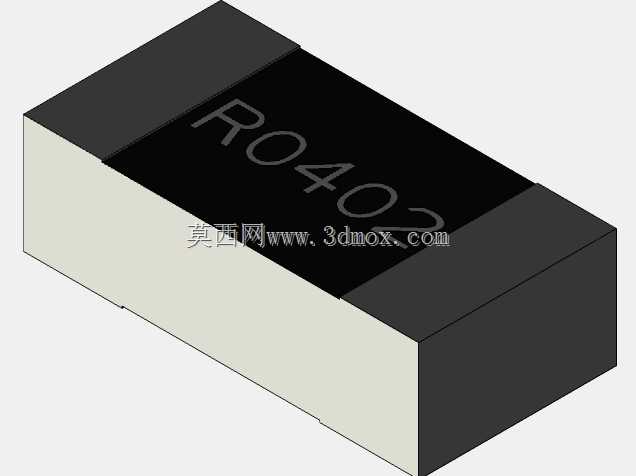

0402规格贴片电阻芯片三维结构设计

在高密度电子组装的设计场景中，这类小型化贴片电阻是PCB板级设计里最常用的无源器件之一，不管是消费类电子的主控板、工业控制模块的信号调理电路，还是车载电子的电源回路，都需要用到这类表贴封装的电阻元件完成分压、限流、阻抗匹配等核心电路功能。做这类元件的三维建模时，首先要严格把控外形尺寸的边界约束，这款元件长度为1mm，宽度0.5mm，高度0.3mm，建模时所有外形公差都要控制在SMT贴装工艺允许的范围内，避免后续做PCB装配仿真时出现元件干涉、吸嘴拾取对位偏差的问题。设计过程中要区分元件的不同结构部分：两端的端电极是焊接时与PCB焊盘结合的区域，建模时要保证端面的平面度，同时还原端电极与陶瓷基体的衔接台阶，不能做成完全光滑的直棱柱，否则在做焊接工艺仿真、焊锡润湿模拟时会出现计算偏差。中间的陶瓷基体是电阻的承载主体，表面丝印的阻值标识区域要做轻微的凹陷处理，还原实际元件丝印层的工艺特征，不能直接把标识贴在完全平整的基体表面，否则渲染出来的效果和实物偏差过大，不适合用于产品装配展示、工艺培训类的可视化场景。很多刚接触电子结构建模的工程师容易忽略这类小型元件的安装边界，实际上在做PCB布局的三维校验时，这类元件的周边预留空间、与相邻元件的安全间距、焊盘的匹配尺寸都要和三维模型的尺寸一一对应，比如端电极的长度尺寸直接决定了焊盘的外延长度，如果模型尺寸不准，后续导出的钢网开孔文件就会出现偏差，直接影响SMT产线的焊接良率。这类元件的模型不需要做内部的电阻膜、电极层的微观结构，只要保证外部装配尺寸完全符合规格书要求，同时还原外观的视觉特征，就可以满足绝大多数结构设计、装配仿真、产品演示的需求。建模时还要注意元件的棱角处理，实际量产的贴片电阻边角都有微小的倒角，不会是完全尖锐的直角，这部分细节如果省略，在做自动化产线的拾取仿真时，会出现吸嘴与元件边角的碰撞误判，也不符合实物的外观特征。在不同的应用场景下，对模型的细节要求也有区别：如果是用于整机的BOM可视化展示，只需要保证外形尺寸和标识正确即可；如果是用于SMT产线的虚拟调试，就需要严格匹配元件的质心位置、端面的平面度参数，确保吸嘴拾取、贴装过程的仿真结果和实际产线一致；如果是用于热仿真分析，还需要在模型基础上赋予不同结构部分对应的材料属性，比如陶瓷基体的导热系数、端电极的金属导热参数，才能得到准确的温升仿真结果。
