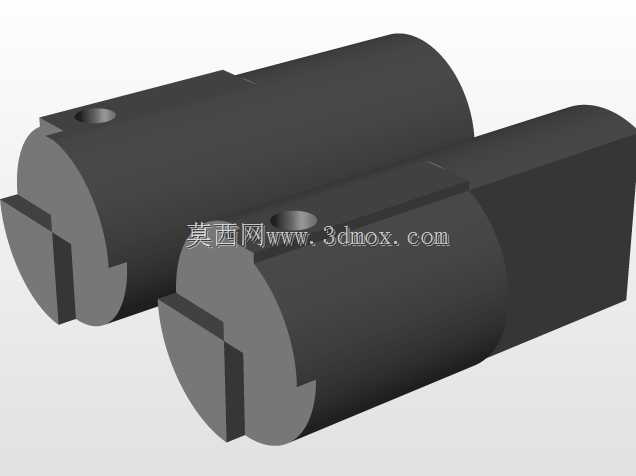

带开槽紧定孔圆柱轴连接传动件

这类带端部开槽与径向紧定孔的圆柱轴类零件，常见于轻载传动的动力传递场景，比如小型输送线的辊筒驱动端、自动化设备的同步轮安装轴段、工装夹具的定位支撑轴，核心作用是实现轴与轴上装配件的周向固定与扭矩传递，相比普通光轴，端部开槽的结构可以配合卡簧或者嵌装式拨块，实现轴端零件的轴向限位，不需要额外加工轴肩就能控制装配件的轴向位置，能有效缩减轴段的总长度，适配安装空间局促的紧凑设备布局。从设计逻辑上看，这类零件的圆柱主体是主要的配合面，加工时需要保证圆柱度公差，避免和配套的轴承、轴套配合时出现卡滞或者间隙过大的问题，径向的紧定孔位置通常选在装配件的轮毂中心区域，紧定螺钉锁紧后可以直接顶在配合件的键槽或者平面上，相比平键连接，这种结构拆装更方便，适合需要频繁调整装配件轴向位置的调试场景，不过承载扭矩有限，不适合重载冲击的传动工况。端部的开槽结构宽度需要和配套的卡簧厚度匹配，槽的深度要保证卡簧安装后不会超出轴的外圆直径，避免和相邻的轴承内圈或者其他零件发生干涉，径向紧定孔的螺纹规格通常根据轴径选择，小直径轴用M3或者M4的螺纹，大直径轴可以用到M6，孔的位置要避开轴的应力集中区域，比如轴径变化的台阶处，防止长期受交变载荷时出现断裂问题。实际选型安装时，需要注意轴的有效配合长度要和轮毂长度匹配，紧定孔的轴线要垂直于轴的中心线，否则紧定螺钉锁紧时会出现偏斜，导致锁紧力不足，传动过程中容易出现打滑。这类零件的外形整体为圆柱状，没有复杂的曲面结构，建模时可以通过拉伸、切除、孔特征快速完成，加工时采用圆钢下料，车削外圆后铣端部开槽，最后钻攻径向螺纹孔即可，工艺性较好，适合批量加工。在设备维护时，这类零件如果出现紧定孔滑牙或者开槽变形，可以直接更换，不需要改动其他配套部件，维护成本较低，在小型自动化设备、轻工机械的传动结构中应用十分广泛。
