壁挂式蒸汽机偏心轮配气调节机构

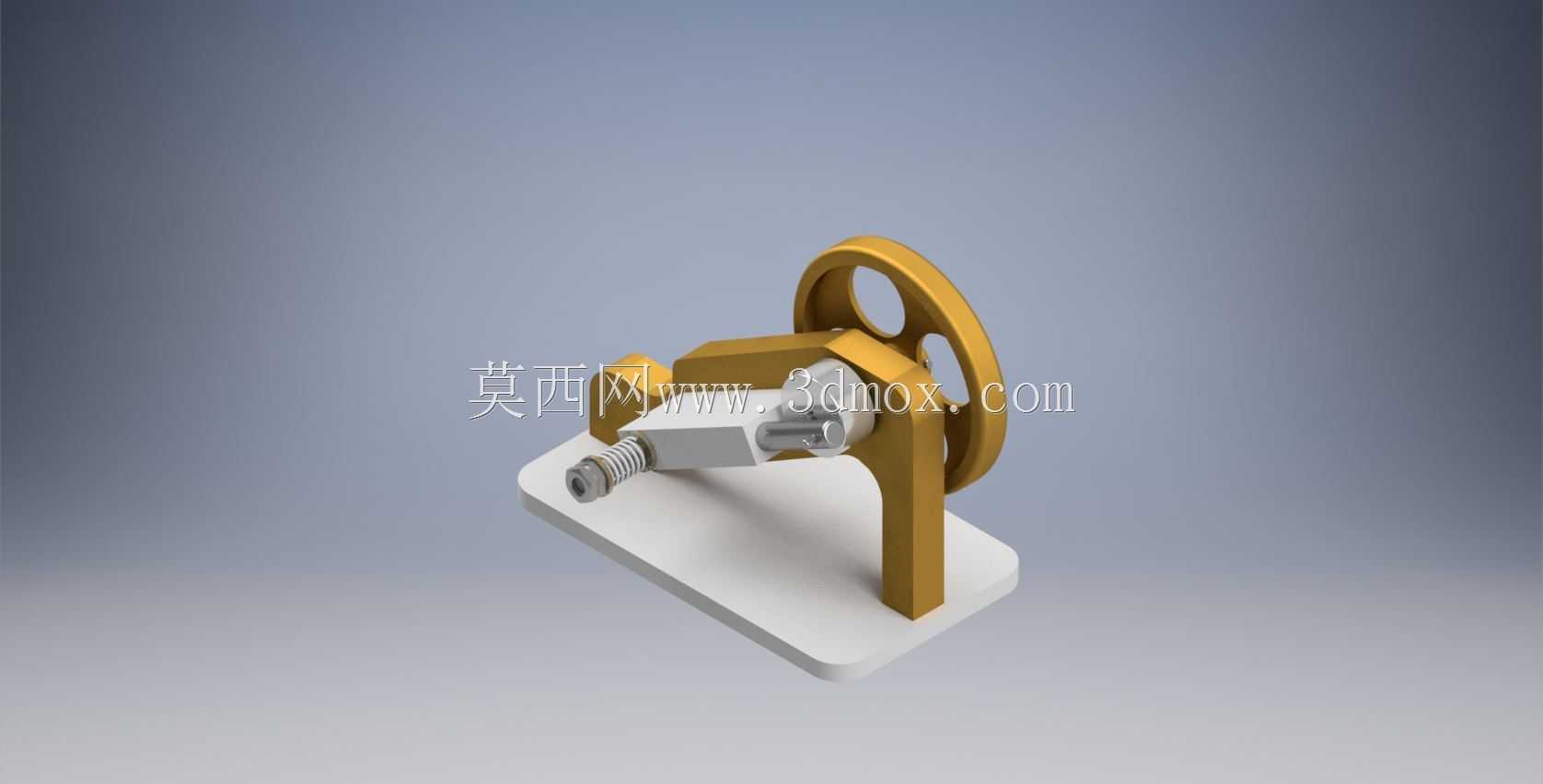

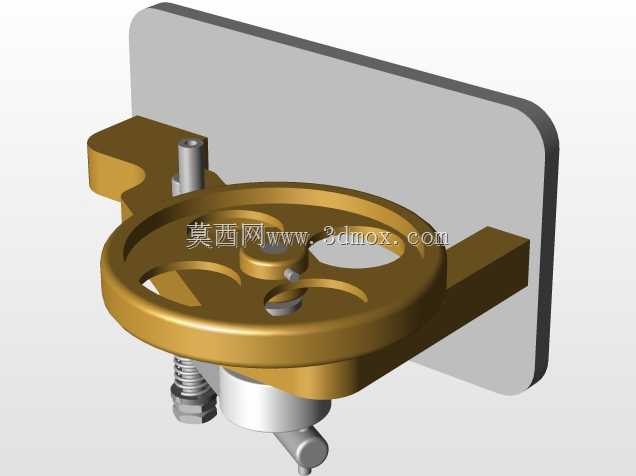

这套壁挂安装的蒸汽机配气调节组件，主要面向小型固定式蒸汽动力演示装置、教学实训台以及微型蒸汽动力输出场景设计，核心作用是通过偏心轮的定轴转动，精准控制进排气阀的启闭时序，匹配气缸内活塞的往复运动节奏，保障蒸汽做功过程的配气精度，减少无用蒸汽损耗。从结构设计逻辑来看，组件采用背板集成安装的思路，所有传动、调节、密封部件都依托一块带圆角的矩形安装板固定，安装板预留了对应位置的装配孔位，现场安装时只需通过螺栓将背板固定在设备的安装立面即可，不需要额外搭建复杂的支撑机架，安装边界清晰，整体外伸尺寸控制在较小范围内，不会占用过多设备内部的横向排布空间，适配教学台架、小型动力柜这类安装空间局促的应用场景。核心传动件采用带减重孔的盘式偏心轮结构，轮盘上的三处镂空设计并非单纯为了减重，同时可以作为检修时的盘车着力点，方便调试阶段手动转动轮体核对配气相位；轮体与安装板之间的定位销轴采用过盈配合压装在背板上，保证轮体转动时的径向跳动量控制在合理区间，避免长期运行出现偏磨卡滞。轮体下方的调节组件集成了弹簧预紧结构与顶杆部件，弹簧的预紧力可以通过下端的六角螺母进行微调，适配不同蒸汽压力下的阀件顶推需求，当蒸汽压力偏高时适当调大弹簧预紧力，避免阀件被蒸汽压力顶开出现漏气，压力偏低时适当减小预紧力，保证偏心轮转动时可以顺利顶开阀件完成配气。侧边的两个悬臂式支撑凸台与背板一体加工成型，分别承担轮体侧向限位、顶杆导向的作用，减少了额外连接件的数量，降低装配累计误差。整个机构的运动逻辑清晰，偏心轮随输入轴转动时，轮缘的偏心曲面会周期性下压顶杆，顶杆克服弹簧力向下位移带动阀件开启，当曲面转过最高点后，弹簧带动顶杆复位关闭阀件，循环完成进排气切换，这种结构相比传统的凸轮配气机构加工难度更低，对小型加工设备的友好度更高，零部件的替换维护也更便捷，不需要复杂的专用工装即可完成拆装。
