MGM13P壁虎微型通讯模块结构设计

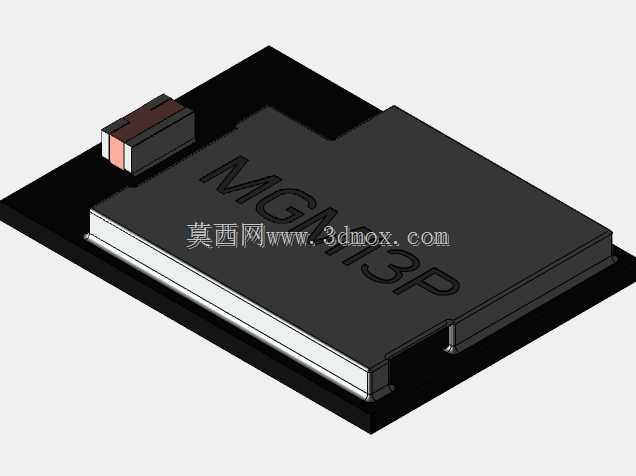

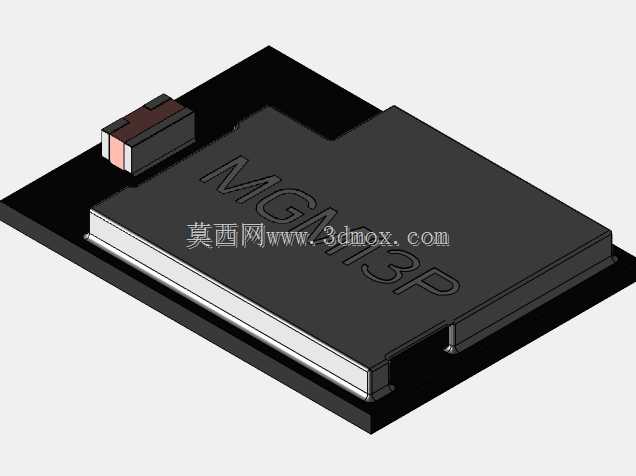

在嵌入式无线通讯设备的结构开发工作中，这类微型贴片通讯模块的选型与安装适配，是很多便携物联网终端、小型传感采集节点设计时绕不开的环节。这款MGM13P型Mighty Gecko模块采用31引脚排布设计，引脚焊盘间距设定为1.2mm，整体外形尺寸控制在长17.8mm、宽12.9mm、本体高度2mm的紧凑范围内，属于典型的表贴式高集成度无线通讯模组。从实际工程应用场景来看，这类模块常被集成在低功耗蓝牙传感节点、小型智能家居控制终端、可穿戴监测设备、工业现场微型无线采集终端内部，承担短距离无线数据透传、低功耗组网通讯的功能，因为本体集成度高，不需要外围搭配过多射频元件，能大幅缩减终端设备的PCB布板面积，适配对安装空间有严苛限制的便携类、微型类电子设备。从结构设计思路来看，模块本体采用屏蔽盖一体化封装设计，顶部蚀刻的型号标识方便生产环节的目视核对与SMT贴片时的方向识别，侧边的引脚焊盘做了标准化的外延设计，兼容常规回流焊工艺的焊接要求，不需要特殊的治具就能完成批量贴片加工。安装边界方面，因为模块本体高度仅2mm，在终端设备堆叠设计时，模块上方仅需要预留0.3mm以上的安全间隙即可，不会和上方的壳体、屏蔽罩或者其他元件产生干涉；引脚1.2mm的间距设定，既平衡了PCB布板的走线空间，也避免了引脚间距过小带来的焊接连锡风险，常规0.8mm厚度的FR4板材就能完成适配布板，不需要采用特殊工艺的HDI板材，能有效控制终端产品的硬件成本。在实际选型适配时，需要注意模块侧边的定位缺口位置，在PCB封装设计时对应做好丝印标识，避免贴片时出现方向反接的问题，同时模块底部的散热焊盘需要对应做开窗处理，保证焊接时的可靠性与工作时的散热通路，因为模块属于低功耗设计，正常工作时的发热极低，不需要额外加装散热结构，仅靠PCB焊盘的铜箔散热就能满足全工况的运行要求。这类高集成度模块的结构设计，核心是在有限的尺寸空间内完成射频电路、电源电路、核心处理芯片的集成封装，同时兼顾生产加工的便利性与终端安装的适配性，2mm的本体厚度也让它能适配厚度要求极薄的卡片式终端设备，拓展了产品的适用场景。
