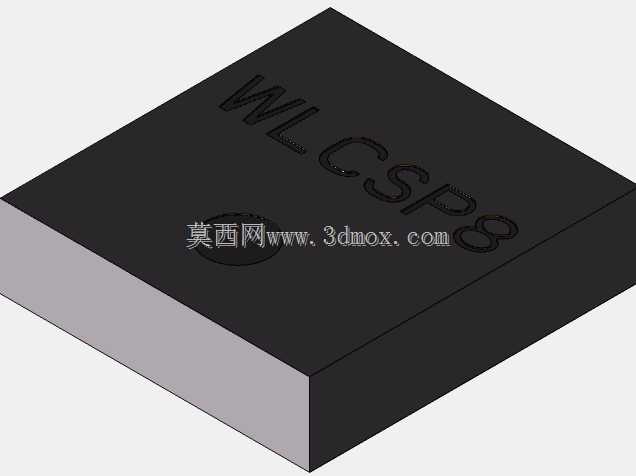

这款WLCSP8封装的晶圆级SMD芯片,是当下高密度便携电子设备主板设计中常用的半导体封装器件,在做消费类电子主板堆叠设计、可穿戴设备电路布局、小型物联网终端硬件开发时,经常会用到这类封装的元器件,它的核心优势是封装尺寸极小,能在有限的PCB板空间内完成信号链路的核心功能部署,不需要额外的塑封外壳冗余结构,直接通过晶圆级工艺完成凸点制备,大幅压缩器件的整体占用空间。从设计逻辑上看,这类封装的芯片在三维建模时,首先要严格卡准安装边界尺寸,长1.309mm、宽1.396mm、高0.58mm的外形参数,是PCB布局时器件占位、丝印标注、钢网开孔的核心依据,0.4mm的球距参数,直接决定了焊盘的设计尺寸、阻焊开窗的范围,以及SMT贴片时的钢网厚度选择,建模时需要把底部8个焊球的位置、直径、共面度公差都做精准还原,避免后续做装配干涉检查时出现误判。实际工程应用中,这类芯片多用于空间极度受限的电路场景,比如TWS耳机的主控板、智能手环的传感模块、微型蓝牙信标的主控电路,因为没有传统塑封封装的引脚结构,器件的信号路径更短,高频特性更好,同时贴片后的整体高度更低,能适配超薄类电子产品的结构堆叠要求。建模过程中,除了还原本体的方正外形、表面的标识字符,还要重点关注底部焊球的排布规律,8个焊球按照标准WLCSP8的阵列规则排布,每个焊球的中心坐标偏差需要控制在贴片工艺允许的公差范围内,方便结构工程师在做整机装配时,检查芯片与周边屏蔽罩、相邻元器件、外壳结构的安全间隙,避免出现组装时的硬干涉。另外,这类晶圆级封装的器件,本体的边角做了微小的倒角处理,建模时还原这个细节,能让后续做渲染、装配仿真时的效果更贴近实物,也能在做跌落仿真分析时,更准确地模拟器件边角的应力集中情况,给结构可靠性设计提供参考。在做PCB协同设计时,这个三维模型可以直接导入结构设计软件,和主板、外壳、其他元器件做整体的装配校验,确认芯片上方的结构件预留高度是否满足安全距离,焊盘位置和底部焊球是否完全对齐,避免因为模型尺寸偏差导致SMT贴片时出现虚焊、偏移等工艺问题。
- 全部评论(0)
- 模板大小: 2.37 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: STEP / IGES,STEP / IGES,Other,PTC Creo Elements
- 软件分类: 通用机械零部件
