带便携挂扣的闪存存储驱动器结构设计

日常外勤作业、车间现场数据采集的场景里，技术人员经常需要在不同工位的工控机、调试设备间转移工艺参数、三维图纸、检测报告这类电子资料，普通无挂点的闪存驱动器很容易在工装口袋、工具包内滑落遗失，或是和扳手、螺丝刀等五金工具混放时被刮蹭损伤接口。这款带挂钩结构的闪存驱动器，正是针对工业现场、外勤运维这类高频移动携带的使用场景做的结构优化。

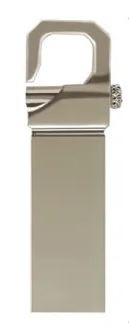

从功能特性来看，主体存储模块采用常规矩形封装布局，内部预留标准闪存芯片与主控电路的安装空间，外壳做了闭合式的接缝处理，能减少车间内粉尘、切削液飞溅渗入内部电路的概率，适配生产现场相对复杂的使用环境。顶部集成的一体式挂扣结构，没有采用额外附加的挂绳、挂环这类易脱落的配件，而是直接在壳体上部做了贯通式的挂孔与弧形承力边，既可以直接挂在工装裤的腰带袢、工具包的挂点上，也能配合快挂扣挂载在钥匙串、工作证挂带上，携带时不需要额外占用口袋空间，取放时抬手就能摸到，大幅降低移动作业过程中遗失的概率。

设计过程中，首先平衡了挂扣结构的强度与整体外形尺寸，挂扣的承力壁厚做了加厚处理，避免日常挂载时受拉扯出现断裂，同时挂扣的内圈尺寸控制在合理范围，既能够适配常规的挂带、快挂扣直径，又不会因为开孔过大导致整体外形过于冗余。整体外形的边角全部做了圆弧过渡处理，没有尖锐的棱角，放在口袋里不会剐蹭布料，手持插拔时也不会硌手。主体部分的长宽尺寸匹配标准USB接口的安装要求，插拔时的受力点集中在壳体下半部分，挂扣部分不会和设备的USB接口周边结构产生干涉，不管是插在台式机后置接口、笔记本侧边接口，还是工控柜上的外露接口，都能顺利插接到位，不需要额外调整周围的线缆或部件。

壳体的分模线设置在侧面居中位置，上下壳采用卡扣配合的装配方式，生产组装时不需要额外打螺丝，装配效率更高，后期如果需要维修更换内部元件，也可以通过专用工具撬开卡扣完成拆解，不会对壳体造成不可逆的损伤。挂扣与主体的衔接位置做了圆弧过渡的加强筋处理，避免应力集中导致挂扣根部断裂，即使挂载状态下受到意外拉扯，力也能顺着加强筋分散到整个壳体上，不会在衔接位置出现断裂问题。外壳表面做了细磨砂的纹理处理，手上沾有少量切削液、油污的时候插拔，也能有足够的摩擦力，不会出现打滑脱手的情况。
