模拟视频转以太网视频服务器结构设计

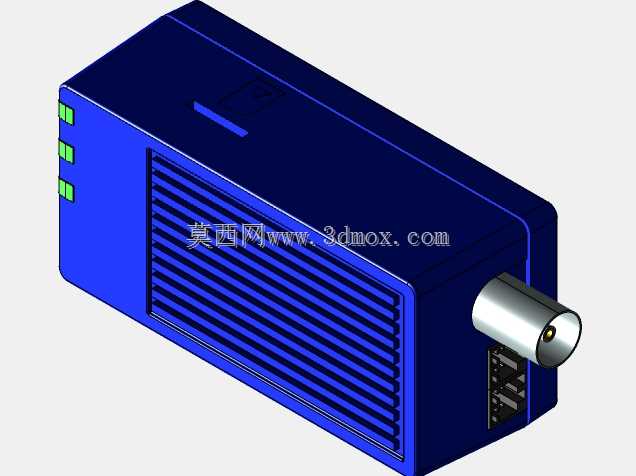

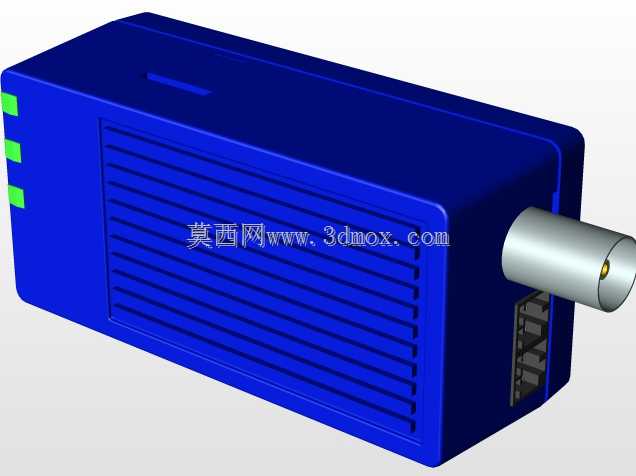

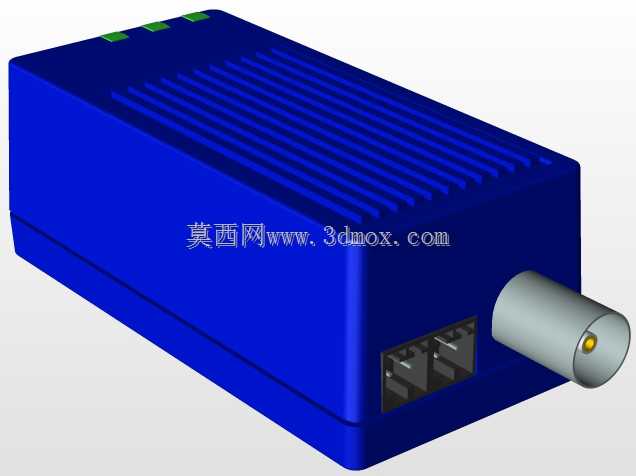

在安防监控改造、老旧模拟设备联网升级的项目现场，这类模拟视频到以太网的转换设备是打通新旧系统链路的核心硬件，很多存量模拟摄像头没有网络输出接口，要接入现有IP化的视频监控平台，就需要这类转换设备完成信号的协议转换与传输适配。从结构设计来看，这款设备采用一体化封闭式金属壳体，壳体侧面设计了密集的横向散热格栅，设备长时间运行时，内部信号处理板卡产生的热量可以通过格栅形成的空气对流快速散出，避免高温导致的信号处理芯片降频、工作不稳定问题，适配机房机柜、户外弱电箱等多种通风条件一般的安装场景。设备前端伸出的同轴接口用于接入模拟视频信号的同轴电缆，接口做了金属包边加固，能承受现场布线时的拉扯外力，避免接口松脱导致的信号中断；接口旁预留的状态指示灯开孔，可对应电源、信号连接、数据传输的不同工作状态，现场调试人员不用拆开壳体就能快速判断设备运行状态，排查线路故障。壳体侧面的多组指示灯开孔对应不同通道的视频输入状态，多通道设计可同时接入多路模拟视频信号，完成集中转换后通过以太网口输出，减少小点位改造项目的设备部署数量，节省弱电箱的安装空间。设计时充分考虑了现场安装的边界条件，壳体整体为规整长方体，边角做了小圆弧过渡处理，没有突出的尖锐结构，既可以通过底部的安装孔固定在弱电箱的安装导轨上，也可以直接平放在机柜层板上，安装方式灵活。壳体的拼接缝隙控制在合理公差范围内，能满足常规室内使用的防尘要求，避免施工现场的灰尘进入壳体内部附着在电路板上，造成电路短路或者接触不良的问题。内部结构预留了足够的走线空间，电源模块、信号处理模块、接口模块的安装位做了分区设计，不同功能模块之间不会出现信号干扰，保证模拟视频信号转换后的画质损失控制在可接受范围内，以太网传输的信号延迟满足实时监控的使用要求。这类设备的结构设计没有多余的装饰性结构，所有外部特征都服务于功能实现与现场安装需求，壳体的壁厚选择兼顾了结构强度与散热需求，既不会因为壁厚过薄导致运输、安装过程中壳体变形挤压内部电路板，也不会因为壁厚过厚影响热量传导、增加不必要的材料成本。在实际项目选型中，这类设备的外形尺寸需要匹配现有弱电箱的剩余安装空间，规整的长方体结构可以和交换机、电源适配器等常规弱电设备并排安装，不会出现空间浪费，接口的朝向设计也适配常规的布线走向，减少线缆弯折的角度，降低线缆老化断裂的风险。
