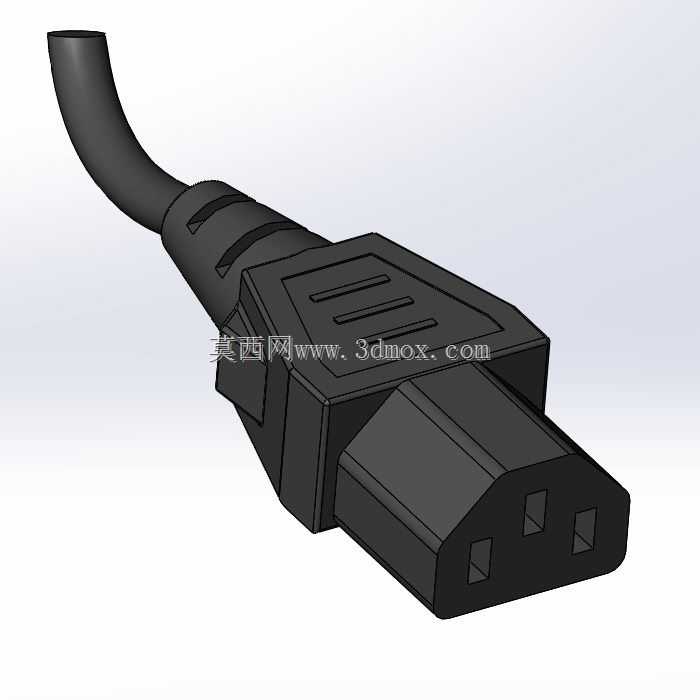

220V品字尾电源线连接插头结构

这款220V供电用电缆插头，日常在工控机柜、台式计算机主机、服务器供电回路、小型台式工业设备外接供电场景中十分常见，属于低压民用及工业通用供电接插件范畴。从实际使用需求出发，这类插头的核心功能是实现设备端与市电供电回路的快速插拔连接，同时要保证插合后的接触可靠性，避免长期通电过程中出现接触电阻过大、温升超标的问题，还要兼顾插合后的防松脱性能，避免设备移位、线缆拖拽时出现意外断电的情况。

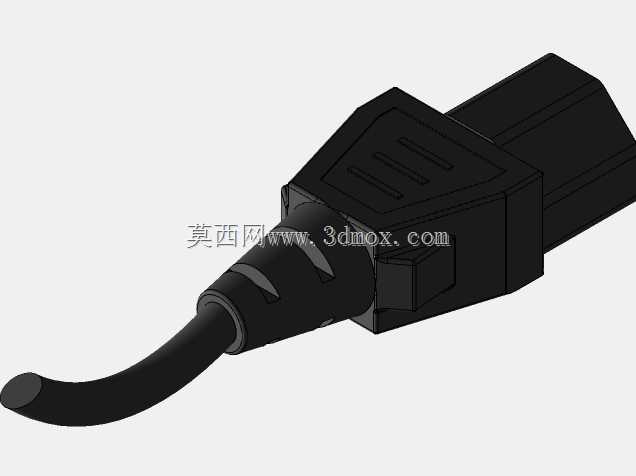

设计层面上，插头外壳采用带加强筋的多边形注塑结构，外壳表面的凹槽纹路一方面是提升插拔时的手部摩擦力，方便操作人员施力插拔，另一方面也能增加外壳的结构强度，减少跌落、挤压时外壳开裂的概率。线缆出线位置做了加长的防弯折护套，这个结构是实际使用中非常关键的设计点，日常使用中线缆经常会在出线位置反复弯折，没有护套保护的话线芯很容易在根部断裂，加长的弹性护套可以分散弯折应力，大幅提升线缆的弯折使用寿命。插合端采用标准品字接口结构，三个插片的排布间距、伸出长度都符合通用供电接口的匹配要求，和常见的品字尾插座插合后，插片与插座内的导电夹片可以实现全接触面贴合，降低接触电阻，减少通电发热。

从安装边界来看，这类插头的整体外形尺寸适配常规的设备供电插座安装空间，插合后插头突出设备面板的长度控制在合理范围内，不会因为插头过长影响设备靠墙摆放或者机柜内的走线布局。线缆出线方向与插头本体呈一定角度，插合后线缆自然向下弯折，不会出现线缆硬折顶到墙面或者机柜内壁的情况。内部结构上，插片与线缆线芯的压接位置做了防拉脱设计，能承受规定范围内的线缆拉力，不会出现拉拽线缆时线芯与插片松脱的问题。外壳的合模缝位置做了错位止口设计，注塑成型后合缝紧密，日常使用中泼溅的少量液体不会轻易渗入插头内部，提升使用的安全性。在结构建模过程中，这类接插件的建模重点在于插片的尺寸精度、外壳与内部插合组件的配合间隙，既要保证外壳组装后没有松动异响，也要保证插片的位置度偏差控制在允许范围内，避免出现插合困难、插合后偏斜的问题。
