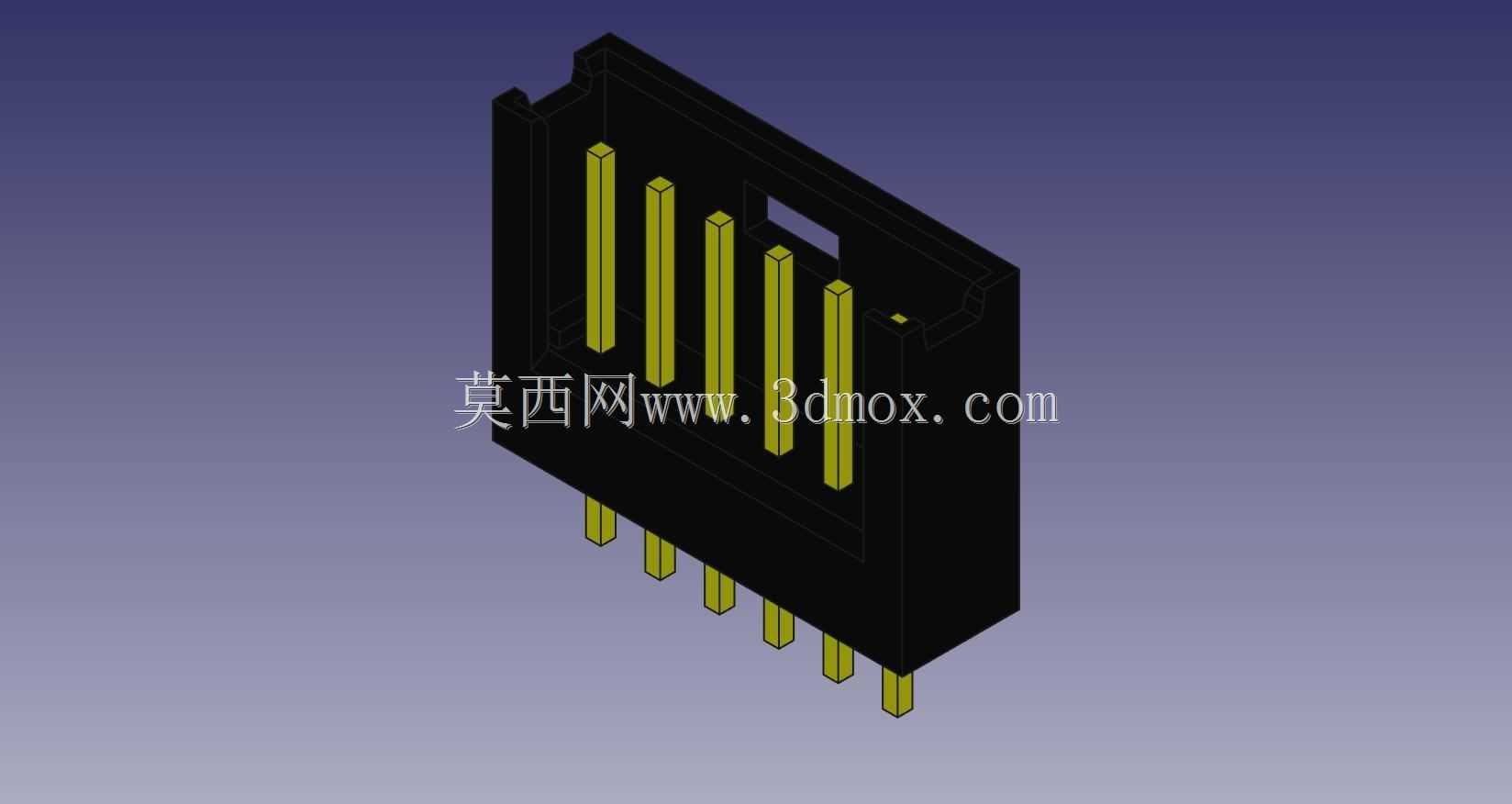

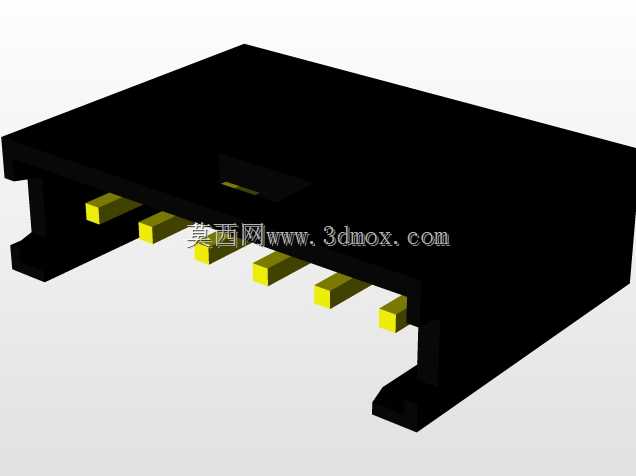

6位AMPMODU II连接器结构设计

这款6位AMPMODU II连接器是板对板、线对板信号传输场景下常用的互连元件，在工业控制板卡、通讯设备内部、伺服驱动模块、嵌入式硬件系统中都有广泛应用，主要承担低压控制信号、小功率供电回路的稳定连接作用，可在常规工业温湿度环境下长期保持接触可靠性，避免信号传输中断、接触电阻过大引发的设备误动作问题。从结构设计来看，主体采用黑色绝缘基座作为承载结构，基座材质选用耐温工程塑料，可满足波峰焊、回流焊过程中的高温耐受要求，不会在焊接工序中出现基座变形、端子移位的问题。基座内部设置了6个独立的端子安装腔，每个腔室做了防呆限位结构，端子装配后不会出现轴向窜动、周向偏转的情况，相邻腔室之间的绝缘隔筋厚度经过核算，可满足相邻回路间的耐压绝缘要求，避免高压差回路间出现爬电、击穿风险。外露的插针采用黄铜基材镀锡处理，既保证了足够的导电性能，也提升了端子的抗氧化能力，插针的伸出长度、截面尺寸完全匹配标准AMPMODU II系列的母座适配尺寸，公母对插时的插拔力控制在合理区间，既不会因为插拔力过小导致连接松脱，也不会因为插拔力过大造成装配困难、基座开裂。基座两侧设置了导向与卡扣结构，与对应母座对插时可先通过导向结构完成对位，避免插针受力弯折，卡扣卡合后可提供足够的保持力，在设备受到常规振动、冲击时不会出现连接器松脱分离的情况。安装边界方面，这款连接器采用直插式板端安装设计，插针的引脚间距符合该系列的标准间距要求，PCB布局时只需按照标准封装尺寸预留焊盘与安装空间即可，基座的外形轮廓做了倒角处理，不会和周边布置的贴片电容、电阻等元件产生空间干涉，基座底部和PCB板面贴合的位置做了平整处理，焊接后可保证连接器和板面保持垂直，不会出现歪斜导致的对插困难。设计过程中重点考量了端子和绝缘基座的配合公差，端子和安装腔的间隙控制在合理范围，既可以顺利完成端子压入装配，也不会因为间隙过大导致端子晃动；同时基座的壁厚做了均匀化处理，避免注塑成型过程中出现缩痕、翘曲变形，保证成品的尺寸一致性。在实际选型使用中，这类连接器多用于传输毫安级的控制信号，不适合大电流功率回路的连接，装配时需要注意对插方向，反向无法插入可避免错插损坏元件，焊接过程中需要控制焊锡量，避免焊锡溢入基座内部造成端子间短路。
