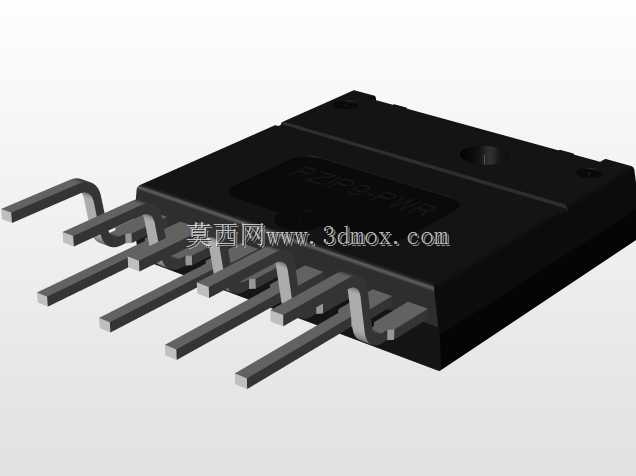

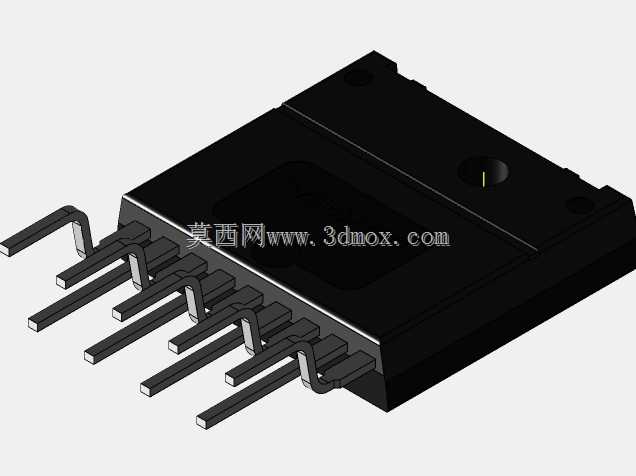

PZIP封装9针直插电源THT芯片结构

在工业控制板卡、消费类电源适配器、车载低压供电模块的PCB布局布线工作中，直插式电源芯片的封装建模精度直接影响后续结构干涉检查、焊盘适配、散热间隙预留的实际落地效果，这款PZIP封装的9针THT电源芯片结构，完全围绕板级装配的实际工程需求完成参数化建模，能直接导入各类三维布线软件完成整机的结构校验工作。从实际装配场景来看，这类THT封装的电源芯片多用于波峰焊生产流水线，引脚的成型角度、伸出长度都严格匹配量产加工的工艺要求，建模时特意还原了引脚的弯折弧度与根部的应力释放结构，避免结构设计阶段忽略引脚成型公差导致的插件卡板、焊盘偏移等量产问题。芯片本体的塑封外壳做了细微的脱模斜度处理，表面的标识区域预留了足够的平面空间，不会和后续贴装的散热片、绝缘垫片产生结构干涉，本体顶部的定位凹点也做了精准还原，方便装配时快速识别引脚1的位置，减少人工插件的对位误差。尺寸边界上，这款芯片引脚节距为2.54mm，是行业通用的标准直插间距，能适配市面上绝大多数通用洞洞板、量产PCB的标准焊盘封装，本体长度24.2mm、宽度5.5mm、高度26mm的尺寸参数，在建模时严格按照器件实际公差带做了偏移预留，结构工程师在做PCB布局时，可以直接调用该模型核对芯片与周边电容、电感、散热结构的安全间隙，尤其是高压供电场景下需要预留的电气爬电距离，模型的外形边界完全能满足间隙校验的精度要求。设计思路上，整个模型没有做多余的工艺简化，引脚的粗细、塑封本体的圆角、引脚与本体衔接处的包胶结构都做了1:1还原，既可以用于板级的静态结构干涉检查，也能导入热仿真软件做芯片表面的散热流场分析，匹配不同厚度散热片的装配间隙计算。对于做电源类产品结构设计的工程师来说，这类精准的封装模型能大幅减少前期打样的结构返工率，不用再手动测量器件尺寸反复核对封装参数，直接调用就能完成整板的布局堆叠，尤其是在多电源模块并列排布的紧凑板卡设计中，精准的外形尺寸能帮工程师在有限的板卡空间内合理分配器件位置，兼顾散热、装配、生产工艺的多重需求，避免后期因为器件尺寸偏差导致的模具修改、板卡改版等额外成本损耗。
