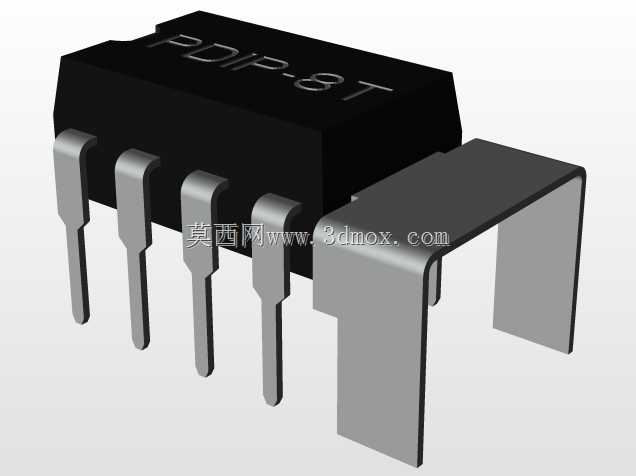

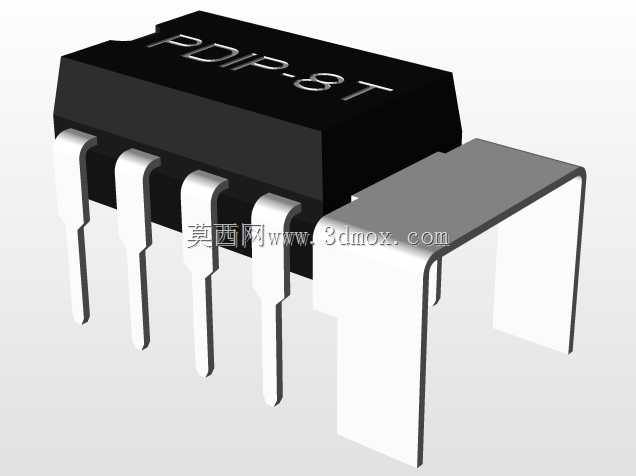

带散热凸耳直插式PDIP8电子芯片封装

在消费电子、工业控制板卡、低压电源模块这类采用通孔焊接工艺的电路板设计场景中，直插式双列直插封装芯片的选型与布局，直接决定了单板的可制造性与长期运行可靠性，尤其是带额外散热结构的功率类PDIP封装器件，其安装边界、引脚公差、散热结构的避让空间，是结构设计与PCB Layout阶段必须反复核对的核心参数。这类带散热凸耳的PDIP8封装，主要面向小功率电源管理、信号放大、驱动类芯片场景，常规无散热结构的PDIP8封装在持续通过百毫安级以上电流时，芯片结温容易快速攀升，超出器件安全工作阈值，额外延伸的金属散热凸耳可以直接贴合PCB预留的散热铜箔，或是通过小型绝缘导热垫连接结构壳体，将芯片工作产生的热量快速导出，降低结温波动幅度，提升器件在高温工况下的工作稳定性。设计这类封装的三维模型时，首先要锁定引脚的核心公差基准：8根直插引脚沿封装本体长度方向对称排布，相邻引脚中心间距严格匹配2.54mm通用通孔焊盘间距，两列引脚之间的跨距为7.62mm，适配行业通用的双列直插焊盘布局规范，避免出现引脚与焊盘错位无法插装的问题。封装本体的长度控制在12.7mm，宽度6.4mm，本体顶面到引脚底端的总高度为4.31mm，在布局时需要预留对应的本体避让空间，避免与周边的电解电容、接插件等较高元件产生结构干涉。延伸出的金属散热凸耳采用折弯成型结构，与芯片内部的散热基片直接连通，建模时需要严格还原凸耳的折弯角度与安装平面度，凸耳上预留的安装定位位置要与PCB上的散热焊盘精准对齐，保证焊接后凸耳与铜箔的接触面积满足散热要求，同时要注意凸耳与周边走线、元件引脚的电气安全间距，避免出现短路风险。引脚部分采用标准直插成型结构，引脚末端做轻微的收窄导向设计，方便自动插件机的插装作业，也能降低手工焊接时引脚插不进焊盘的概率，引脚的伸出长度要匹配常规波峰焊的工艺要求，过长会导致焊接后剪脚工序残留应力影响芯片可靠性，过短则容易出现虚焊、透锡不良的问题。在整机结构设计阶段，这类带散热凸耳的PDIP器件还要考虑与上下壳体的间距，尤其是散热凸耳位置，如果壳体采用金属材质，必须预留足够的绝缘间隙或是增加绝缘片，避免凸耳与壳体接触造成短路，同时如果产品需要做三防涂覆，还要考虑散热凸耳表面的涂覆遮蔽要求，保证散热路径的导通性。建模过程中所有的尺寸基准都以引脚的安装面为核心，还原实际器件的成型公差，避免出现模型尺寸理想化导致的实际装配干涉，尤其是散热凸耳的折弯R角、引脚的轻微倾斜公差，都要符合实际量产器件的成型特征，保证导出的模型可以直接用于PCB的3D布局校验、结构件的空间核对，减少后期打样阶段的反复改模次数。
