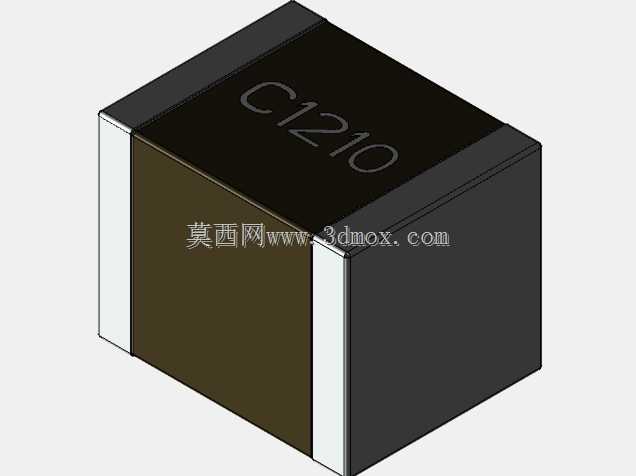

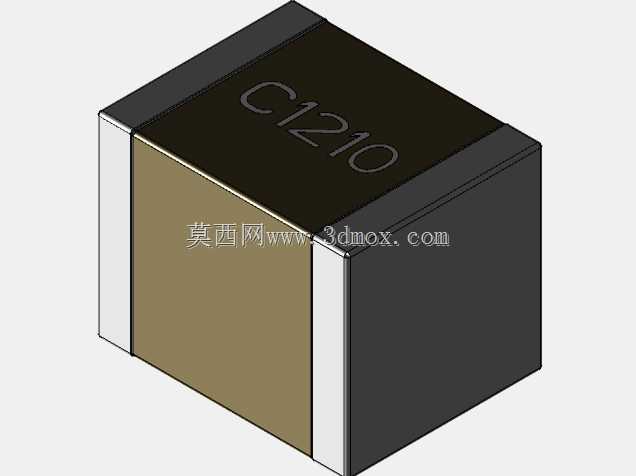

1210封装贴片MLCC电容三维结构模型

在消费电子、工业控制板卡、汽车电子控制器的PCB布局设计环节，贴片多层陶瓷电容器是板上用量最大的无源器件之一，这类器件的三维模型精度直接影响PCB装配干涉检查、SMT钢网开孔校验、整机结构堆叠的仿真准确性。本次构建的1210封装贴片MLCC模型，完全依照实际量产器件的外形公差与安装边界设计，主体为长方体陶瓷基体，两端设置可焊性金属端电极，端电极的厚度、倒角弧度都参考了主流厂商的量产规格，避免建模时出现端电极过薄导致焊盘匹配偏差、或倒角过大导致相邻器件间距计算错误的问题。从设计思路上，建模时优先还原器件的安装干涉特征，没有过度刻画陶瓷基体内部的多层电极叠层结构——因为结构设计与PCB布局阶段，工程师只需要器件的外部安装轮廓、端电极位置尺寸即可完成布局校验，内部结构不会影响装配检查，省略内部细节也能降低大装配体的模型加载负担，提升整机设计时的操作流畅度。外形尺寸上严格遵循1210封装的标称规格，长度3.2mm、宽度2.5mm、高度2.5mm，所有外形尺寸的公差带都控制在行业通用的±0.1mm范围内，端电极的宽度、电极与陶瓷基体的台阶高度都和实物一致，在PCB装配仿真时，可以准确模拟回流焊过程中器件与焊盘的贴合状态，提前发现端电极与焊盘偏移、器件与周边 tall 元件干涉的问题。这类贴片电容的实际用途覆盖板级电源滤波、信号去耦、高频旁路等场景，不同容值的1210封装MLCC外形尺寸基本一致，因此该模型可以适配同封装全系列容值器件的布局需求，结构工程师在进行板卡堆叠设计时，不需要针对不同容值的同封装电容重复建模，直接调用该模型即可完成布局占位。建模时还特意还原了陶瓷基体的哑光黑外观、端电极的金属质感，在做产品整机渲染、PCB板效果展示时，能更贴近实物的视觉效果，避免模型外观过于简化导致的展示失真。需要注意的是，该模型的安装基准面设置在器件底部与PCB接触的平面，和SMT贴装时的吸附基准、定位基准保持一致，在进行自动化贴装仿真、钢网对位校验时，可以直接选取模型基准面作为定位参考，不需要额外调整坐标系，能减少结构工程师的模型预处理工作量。
