多端口KVM切换器工业级结构设计

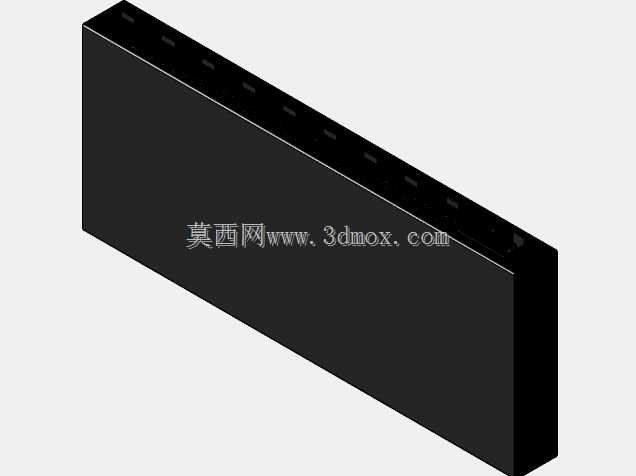

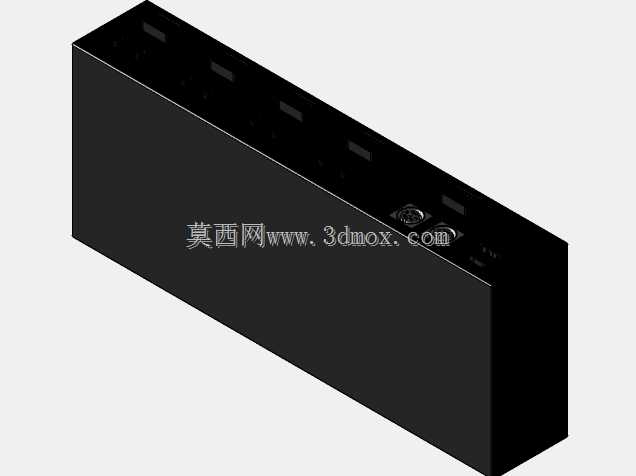

在中小机房运维、多主机工作站集群管控场景中，这类多端口KVM切换设备是提升运维效率的核心配套硬件，本次建模的设备覆盖4口、8口、16口三种端口配置，可适配不同规模的主机接入需求。从实际使用场景出发，设备采用长方体卧式壳体结构，壳体表面做哑光黑硬质氧化处理，既可以避免机房灯光反射干扰运维人员视线，也能提升壳体耐磨抗刮性能，适配机房长期高尘、温湿度波动的运行环境。设备正面沿长边均匀排布端口接入位，预留了标准接口安装公差，每个端口旁预留了状态指示灯的安装槽位，运维人员可直观查看对应端口的接入状态，无需进入系统后台排查链路。设备侧面预留了标准机架安装的固定孔位，孔位间距符合19英寸标准机柜的安装规范，可直接固定在机柜U位上，也可直接放置在工作台面使用，两种安装场景的适配性在建模阶段就做了边界校核，壳体底部预留了防滑胶垫的安装凹槽，桌面放置时不会出现滑动移位的问题。从结构设计逻辑来看，壳体采用上下扣合的拼接方式，内部预留了PCB主板的安装柱位，柱位高度做了统一公差控制，避免主板安装后出现翘曲变形，同时内部预留了走线空间，接口端的线缆弯折半径符合常规线缆的弯曲要求，不会出现线缆过度弯折导致的信号衰减问题。设备两端预留了散热通风槽，槽位开孔方向做了防尘倾斜设计，既可以保证内部电路工作时的空气流通散热，也能减少机房浮尘进入设备内部堆积。端口排布间距做了优化设计，相邻端口之间预留了足够的插拔操作空间，运维人员插拔线缆时不会出现相邻接口互相干扰的问题，即使是带屏蔽层的粗径线缆，也能顺利完成插拔操作。设备的边角做了小半径圆角处理，避免安装搬运过程中锐边划伤操作人员，整体外形尺寸控制在常规机架设备的深度范围内，不会出现超出机柜安装深度、影响机柜柜门闭合的问题。建模过程中对所有安装配合面做了公差预留，壳体拼接处的缝隙控制在合理范围内，既保证装配便利性，也不会出现缝隙过大影响外观质感的问题，内部的固定柱位与接口开孔的位置度做了严格校核，确保生产装配时各部件可以精准对位，不会出现接口错位无法安装的问题。
