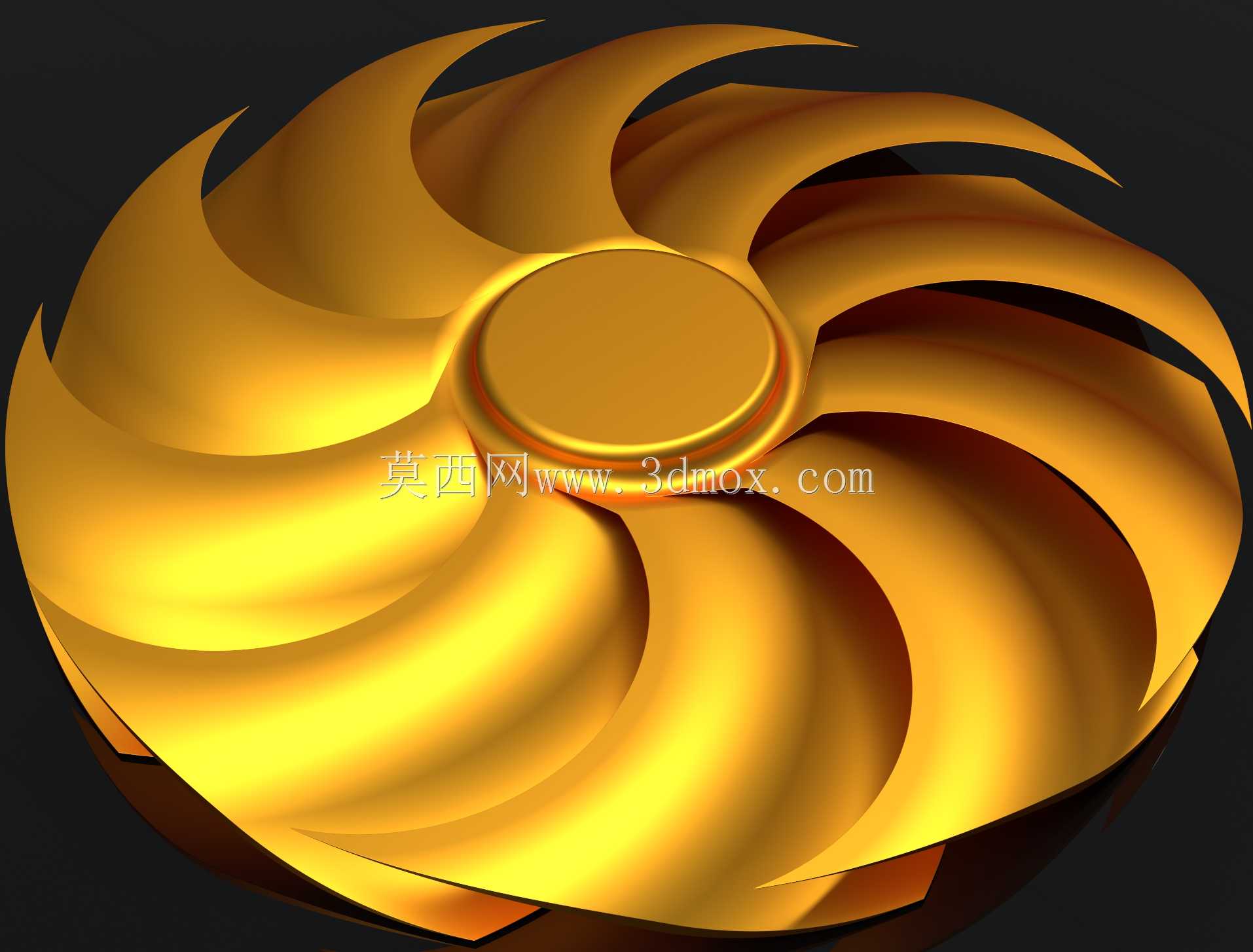

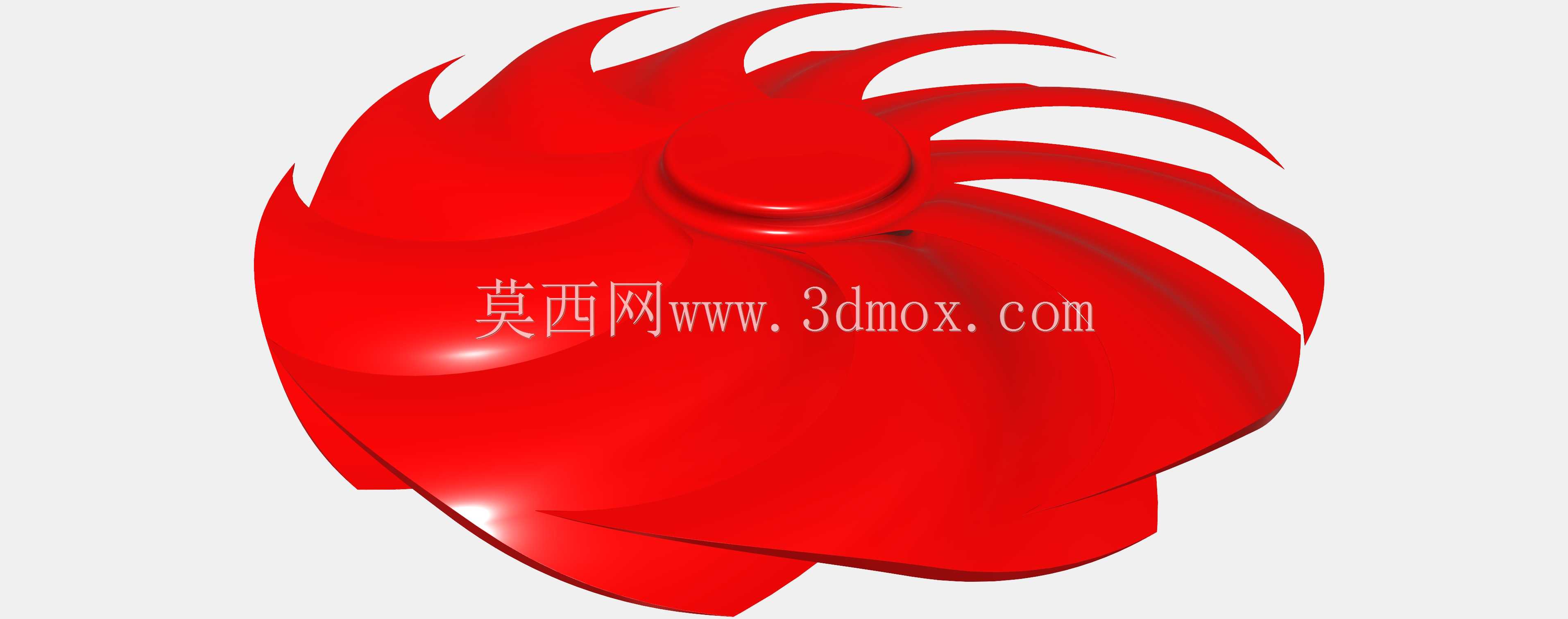

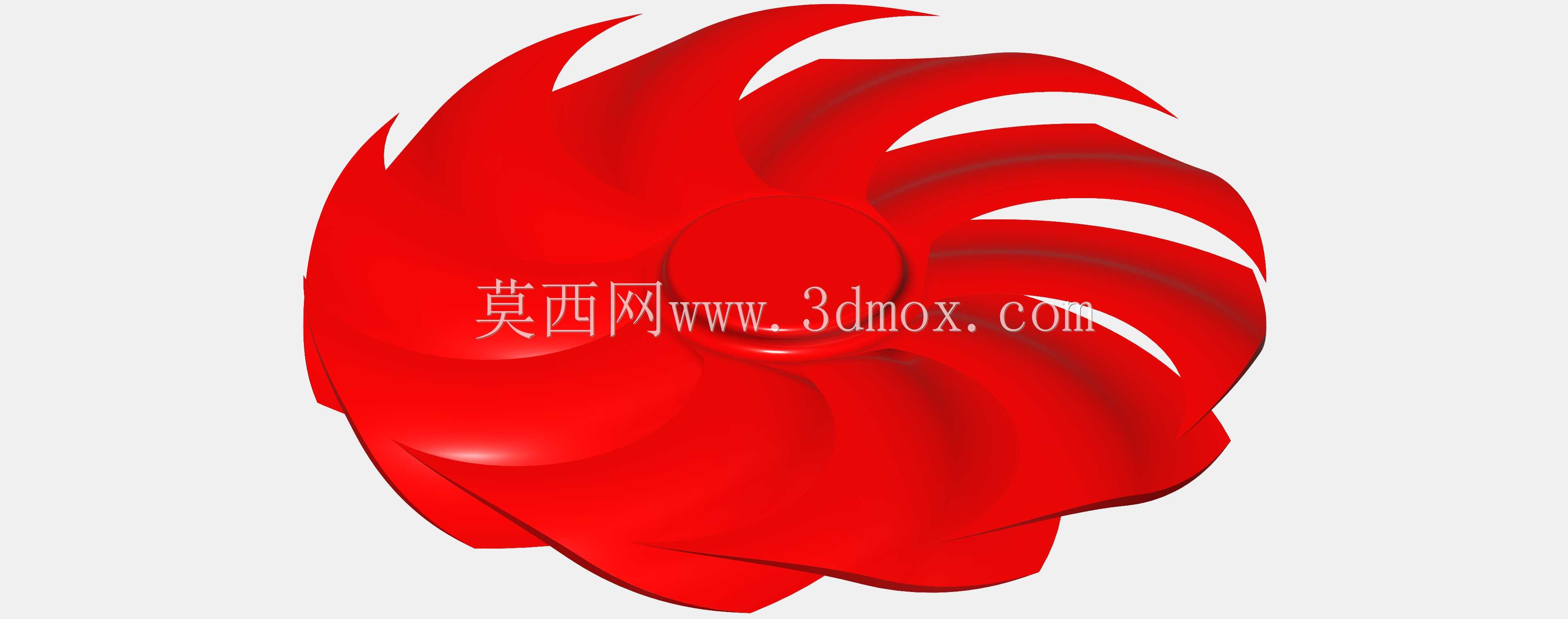

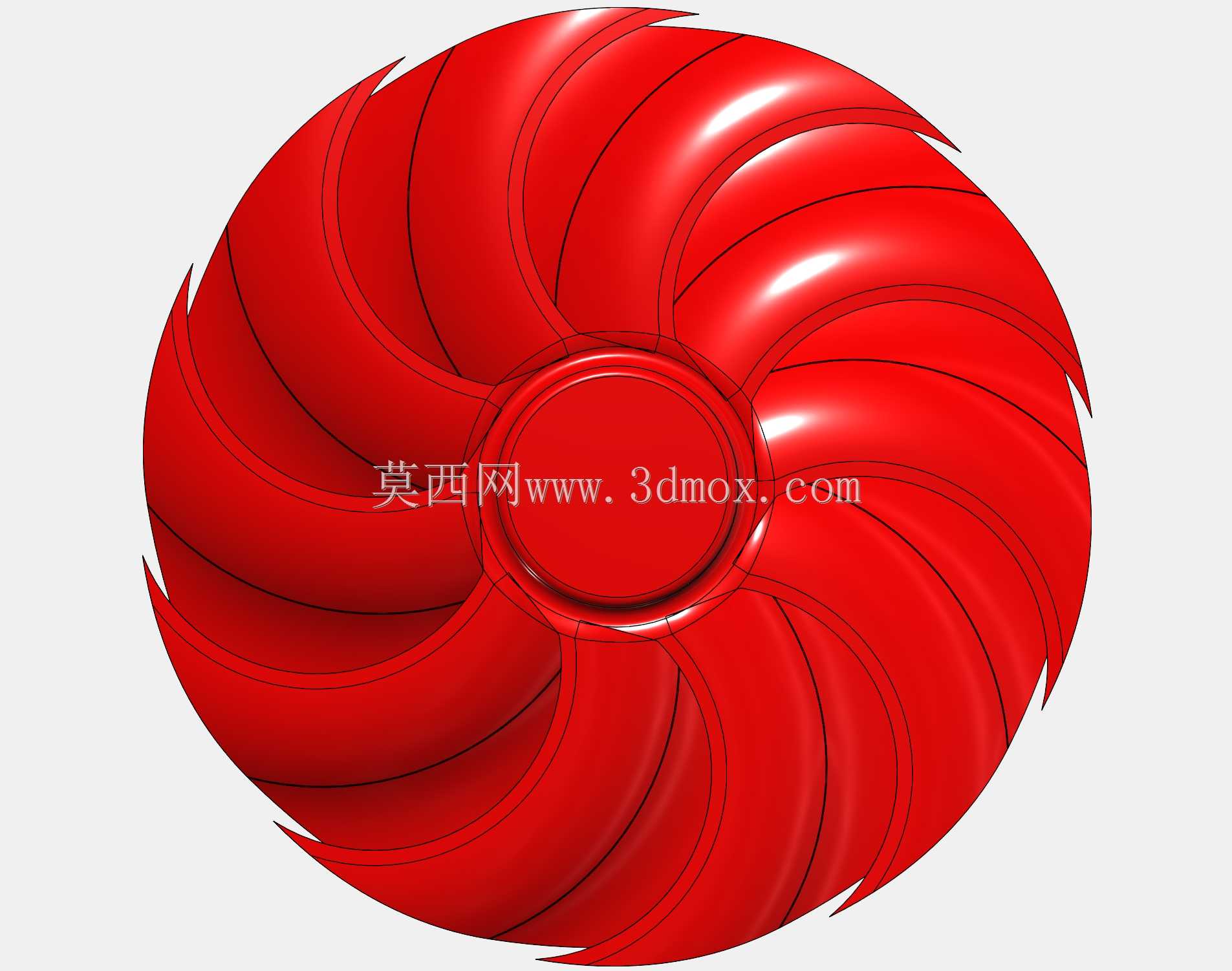

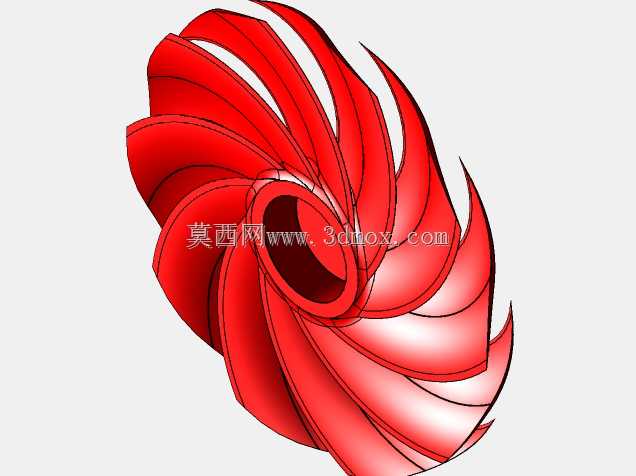

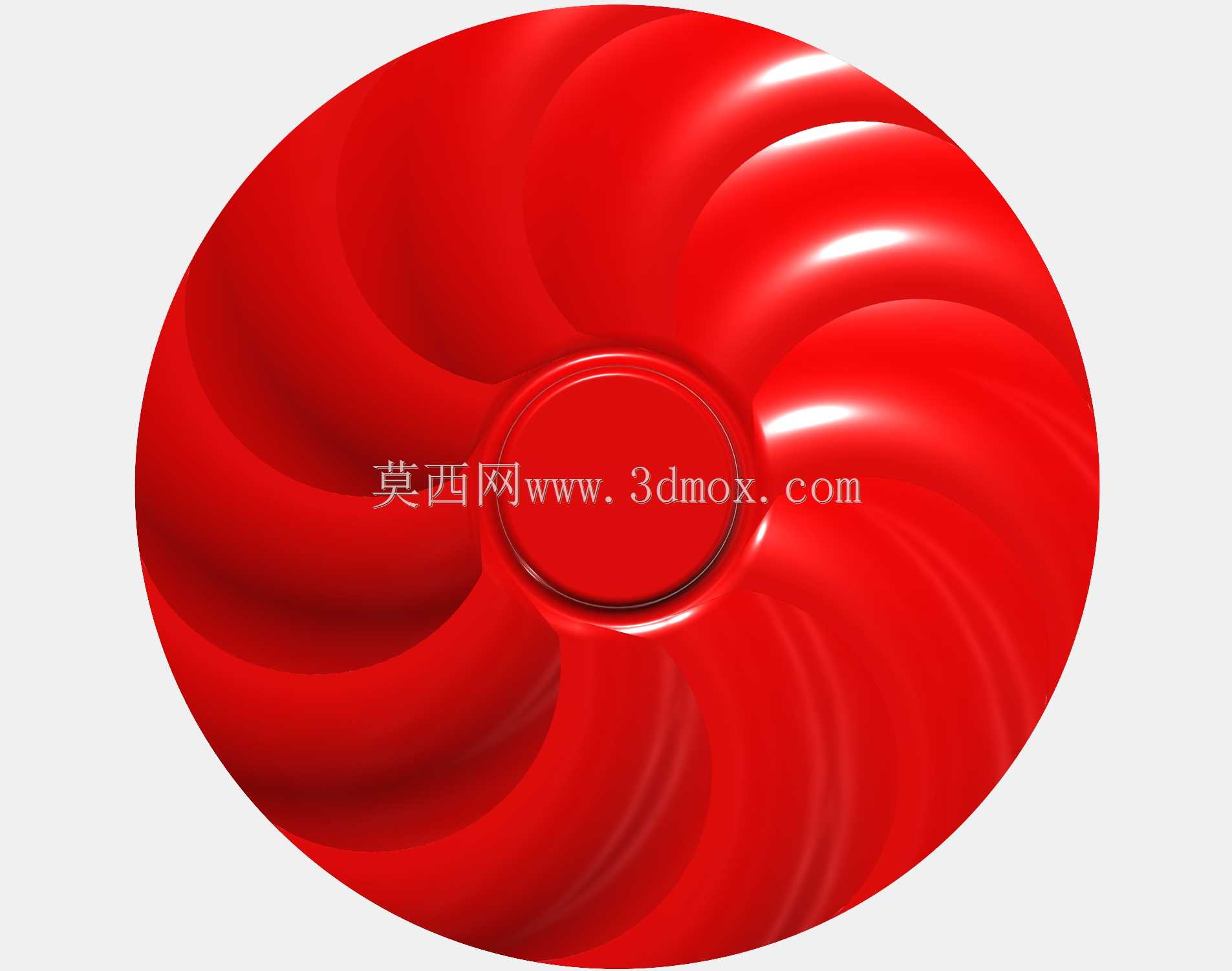

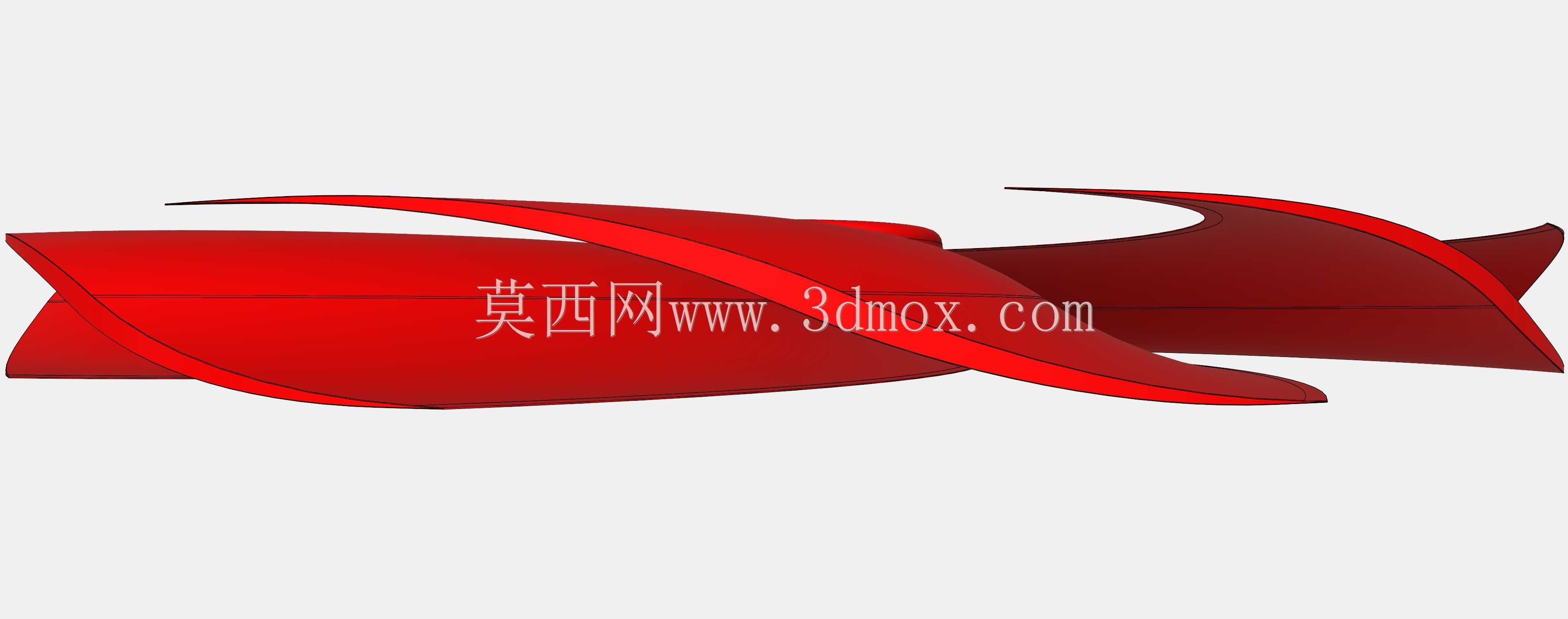

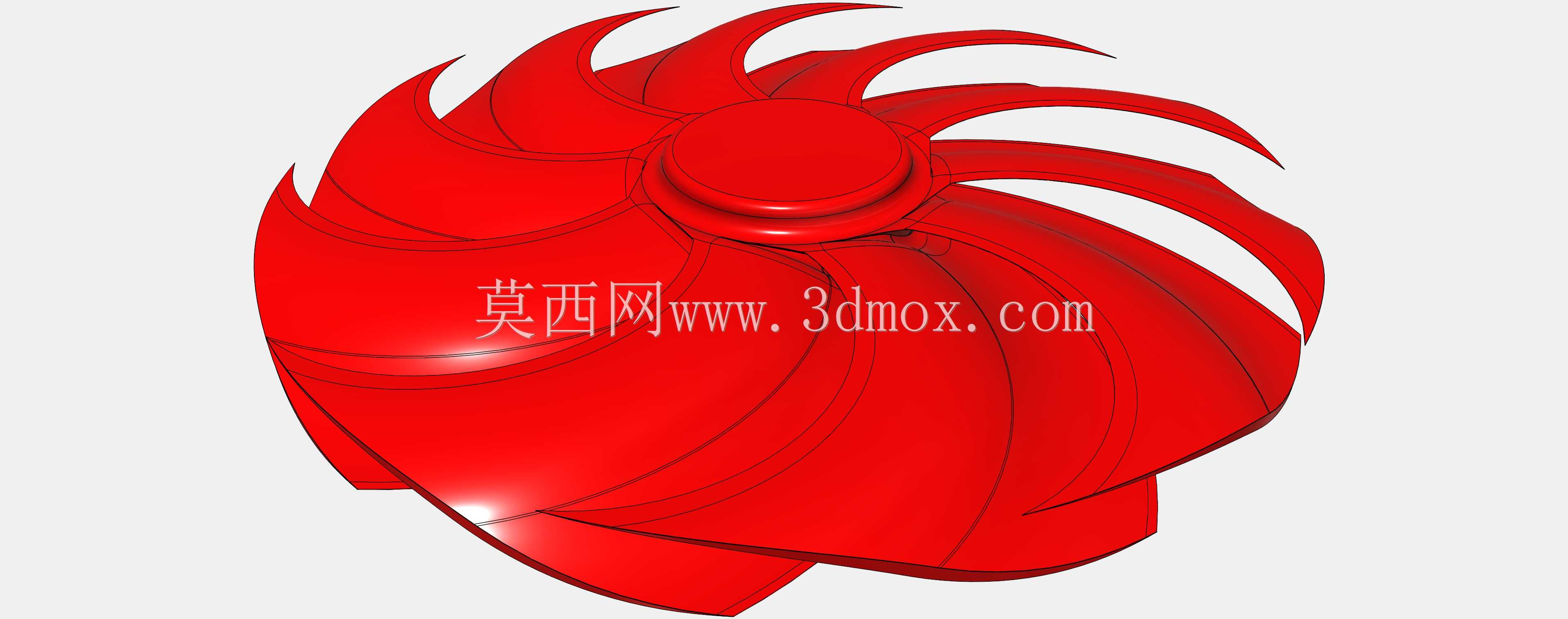

高轮毂弯掠式GPU冷却离心扇叶结构

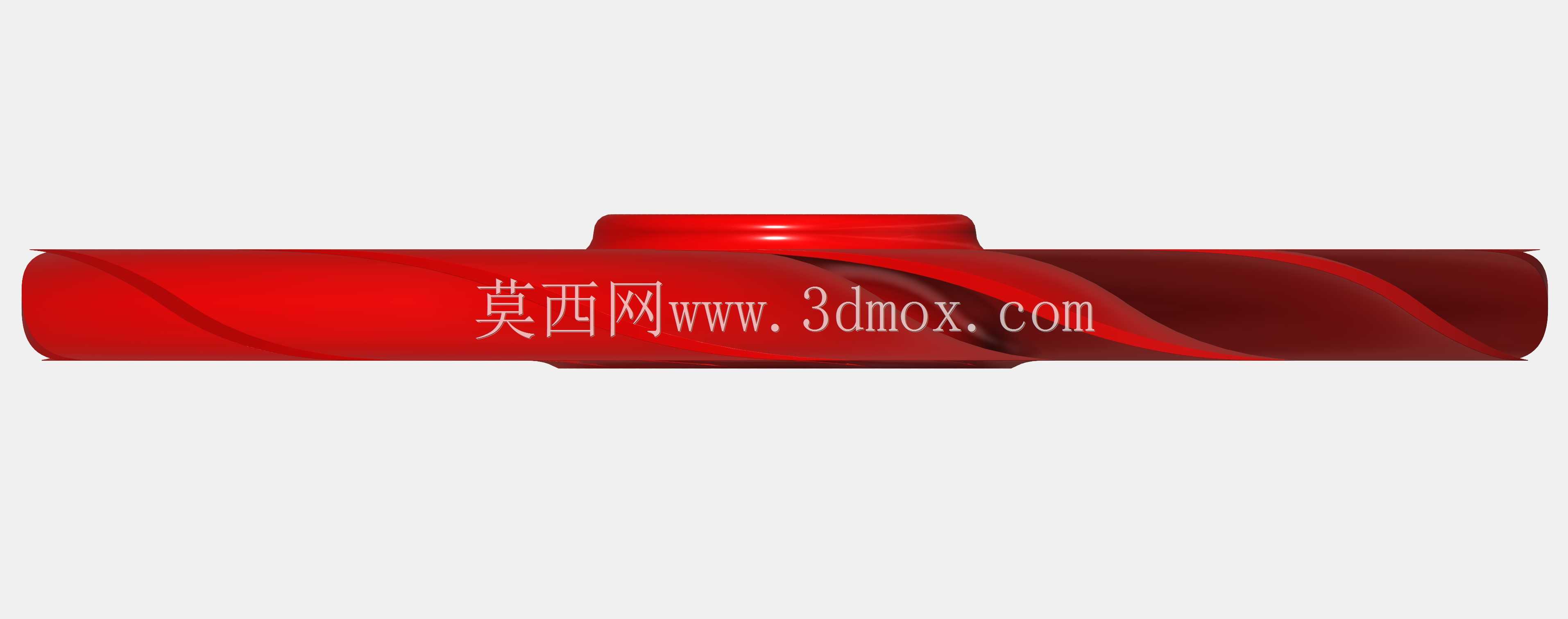

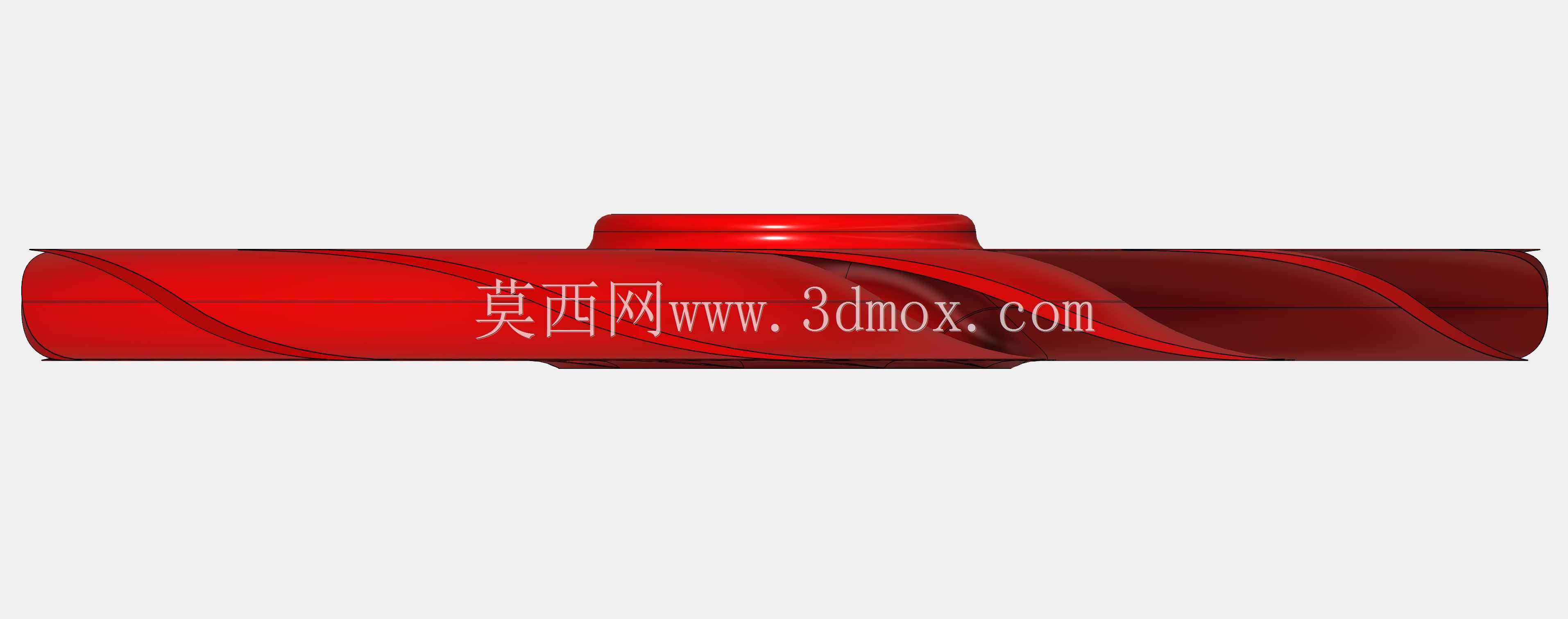

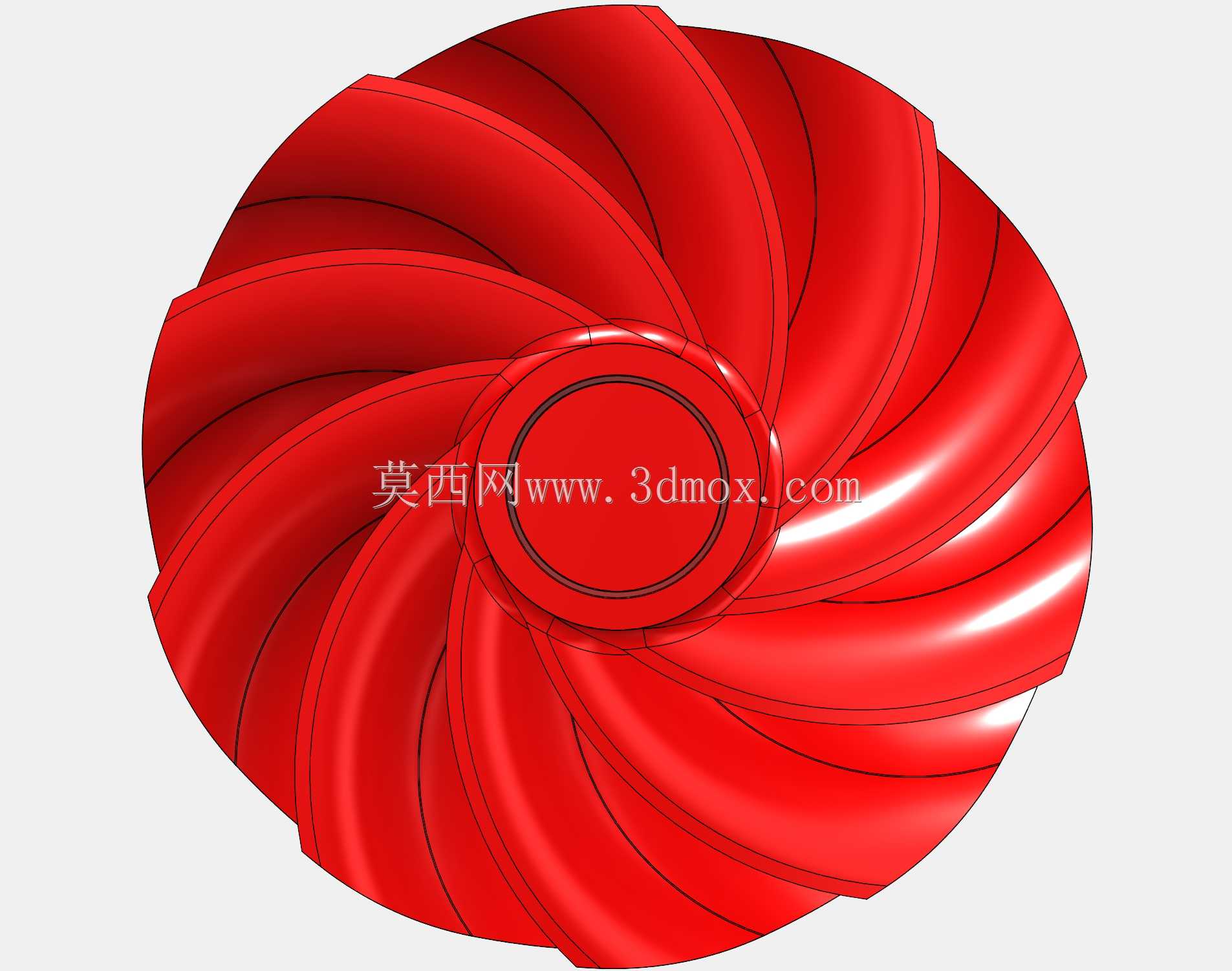

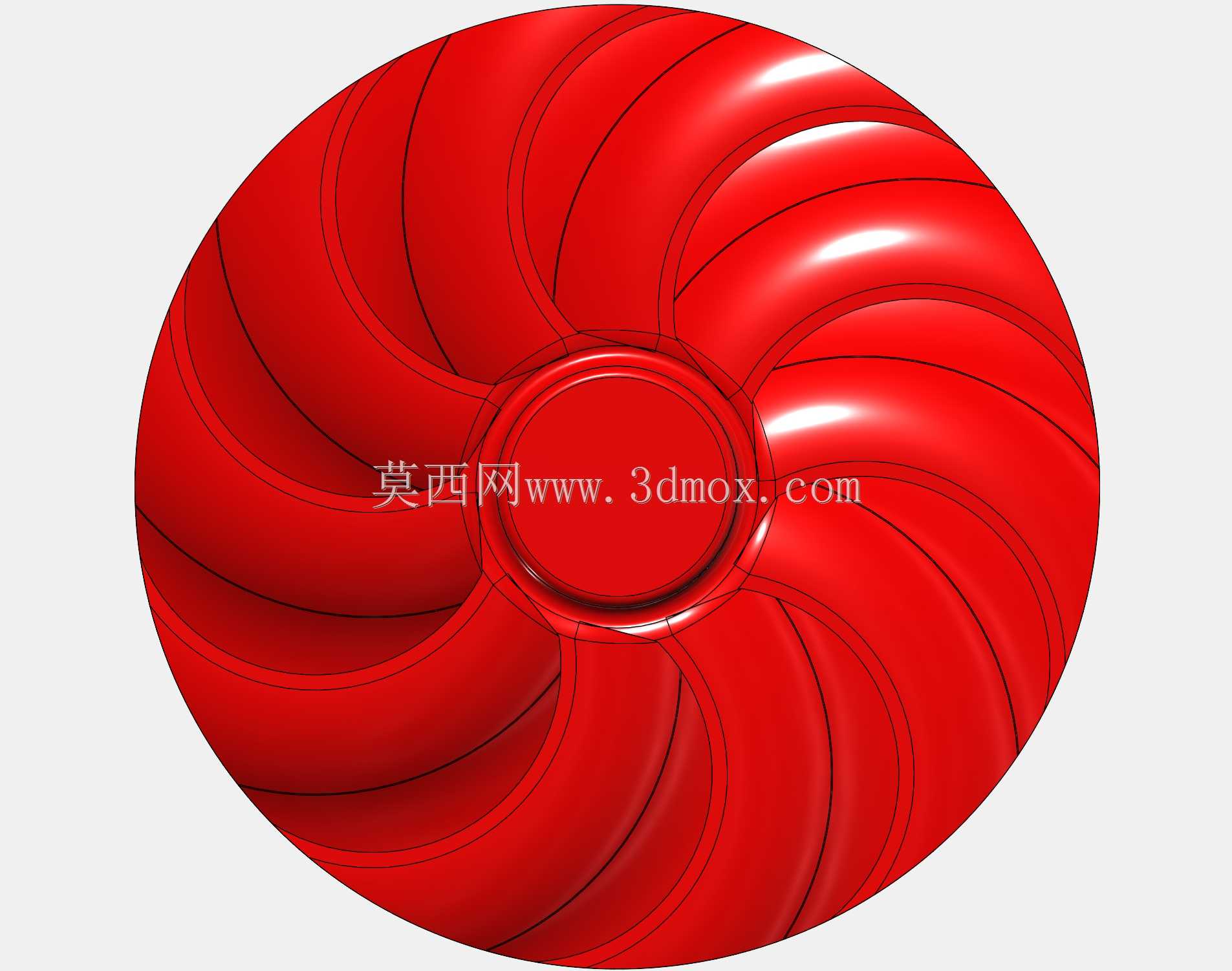

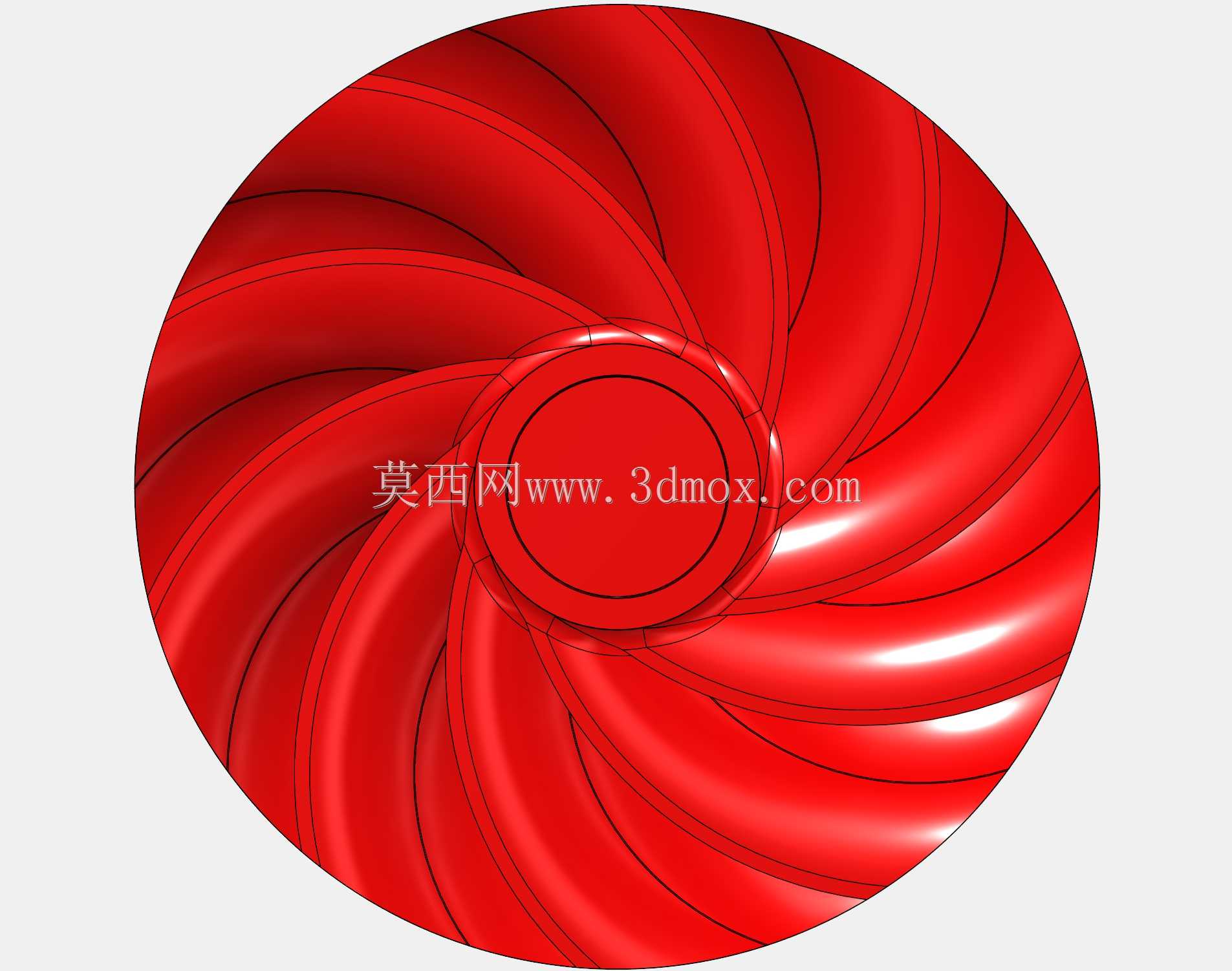

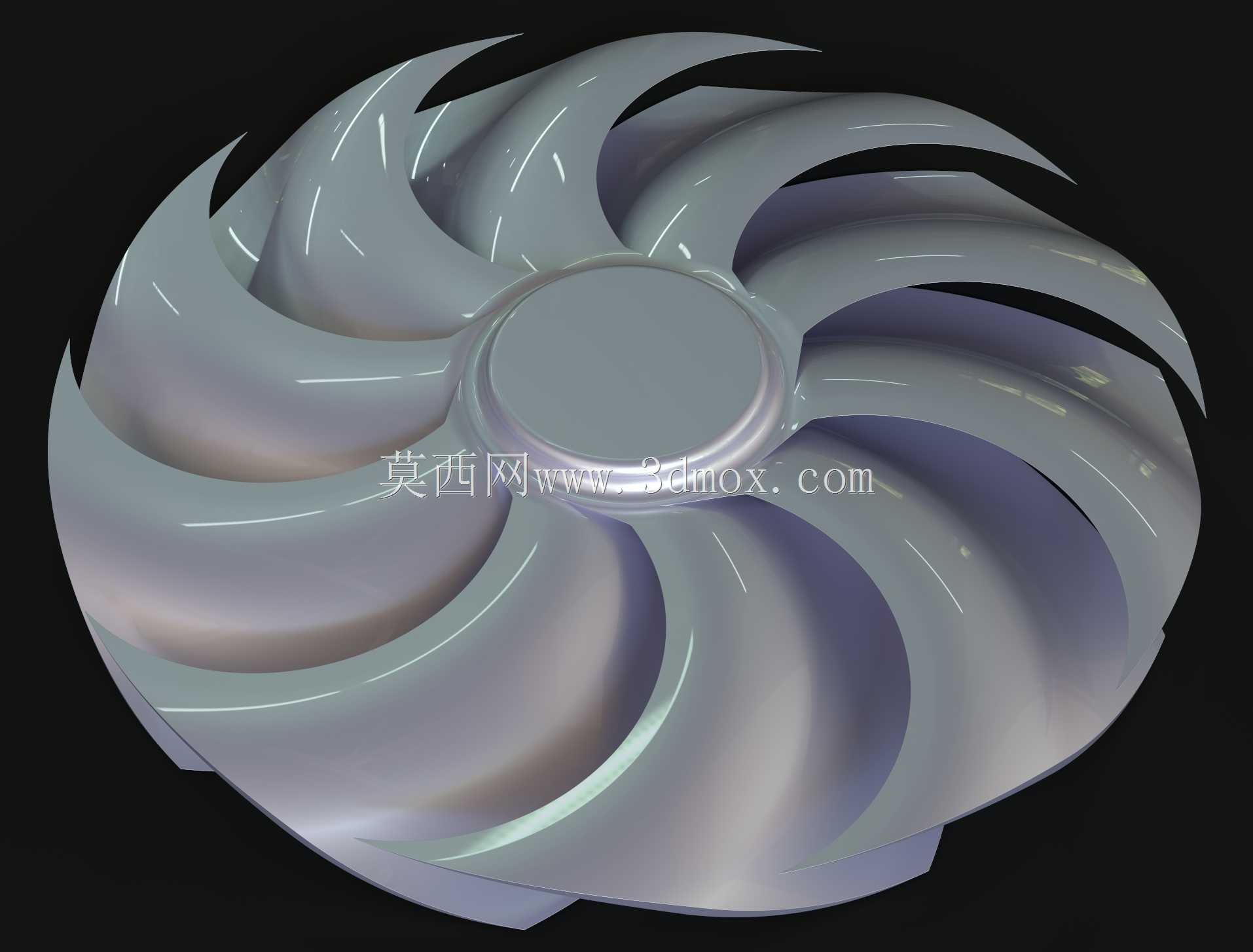

这类弯掠结构的扇叶主要应用在消费级与工业级板卡风冷散热场景，是GPU散热模组的核心动部件，直接决定风冷系统的风压、风量输出与运行噪音表现。不同于常规轴流直叶片设计，该扇叶采用逆旋转方向后掠的叶型，叶片从轮毂连接处向外缘延伸时，整体朝旋转反方向扫掠，同时叶身沿展向做中心向下的弯曲处理，这种叶型设计能够在相同转速下降低叶片表面的气流分离，减少叶尖涡流的产生，既可以提升有效送风效率，也能削弱涡流带来的气动噪音，适配高功耗GPU持续高负载运行时的散热需求。设计过程中优先匹配散热鳍片的风阻特性，针对高密度鳍片的通风阻力，后掠弯叶的结构能够输出更稳定的静压，让气流可以顺畅穿透鳍片间隙，避免出现叶片中心区域送风不足、鳍片局部积热的问题。该版本结构加高了轮毂的整体高度，相比常规矮轮毂扇叶，加高的轮毂可以优化叶片根部的气流导向，减少轮毂区域的气流乱流，同时叶片数量设置为10片，更多的叶片数可以在相同转速下获得更连续的气流输出，降低气流脉动带来的振动，适配更高转速区间的运行需求。叶片与轮毂的连接位置采用大圆角过渡结构，这种设计一方面可以降低叶片根部的应力集中，提升扇叶高速旋转时的结构强度，避免长期运行出现根部疲劳断裂的问题，另一方面大圆角可以顺滑引导气流从轮毂区域流向叶身，减少连接处的气流阻力损失。从安装边界来看，扇叶的整体外轮廓为标准圆形，外缘直径匹配常规120mm规格的散热风扇框架尺寸，中心轮毂的安装孔位适配通用散热电机的输出轴规格，安装时需要预留叶片顶端与风扇框架的安全间隙，避免高速旋转时叶尖与框架发生剐蹭，同时轮毂加高后的轴向尺寸需要匹配散热模组的整体厚度空间，确保扇叶旋转时不会与下方的散热鳍片、上方的防护网罩产生干涉。实际应用中，这类扇叶搭配对应的外框与驱动电机，既可以用于独立显卡的风冷散热模组，也可以适配服务器板卡、工业控制板卡的风冷散热场景，弯掠叶型的特性使其在高风阻的散热环境下，比普通直叶片扇叶拥有更好的散热表现与更低的运行噪音，叶片曲面的弧度经过反复迭代调整，能够让气流沿叶身均匀流出，覆盖整个散热鳍片的受风面，避免出现散热死角。
