0402封装贴片电阻芯片三维结构

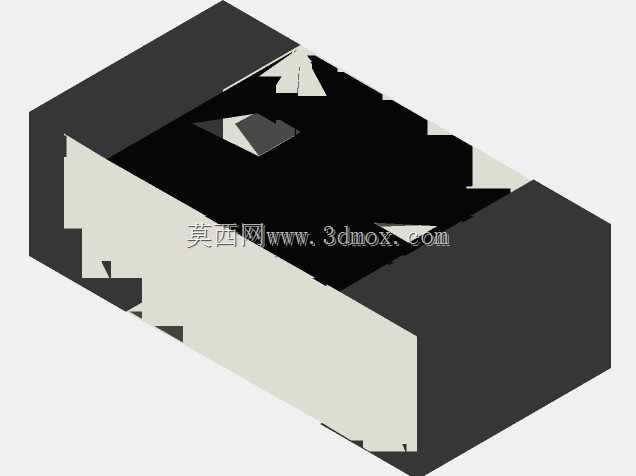

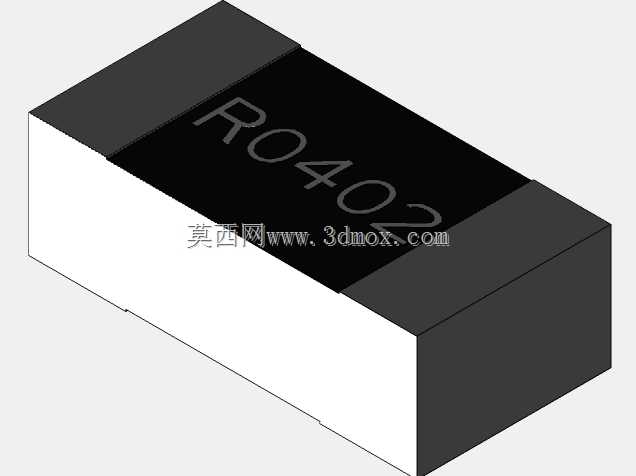

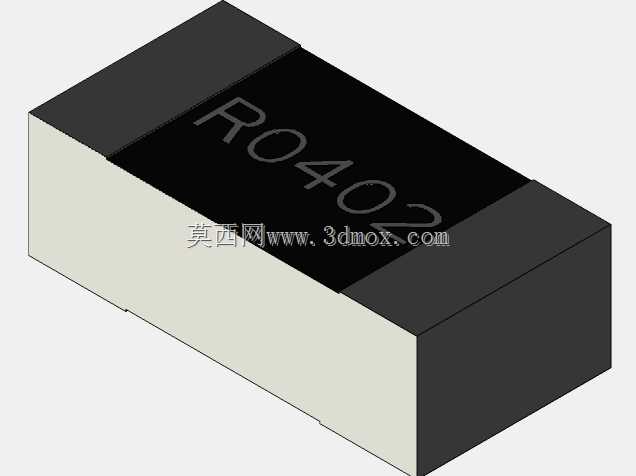

做消费电子、工控板卡PCB布局的时候，0402封装的贴片电阻是再常见不过的被动元件，很多刚入行的结构工程师在做器件库建模的时候，容易忽略这类小尺寸元件的实际安装边界，导致后期SMT贴片出现干涉、立碑甚至焊接不良的问题。这个模型还原的是常规厚膜贴片电阻的真实外形，主体陶瓷基体采用米白色哑光质感的实体建模，两端的端电极做了黑色的区分处理，顶面丝印清晰还原了阻值标识的印刷区域，完全匹配实物的外观特征。从实际选型应用来看，这类0402尺寸的电阻广泛用在智能手机、可穿戴设备、小型工控模块、车载小信号处理电路里，因为占板面积小，适合高密度布线的场景，不过也正因为尺寸极小，建模的时候对安装间隙的把控要求很高。建模的时候特意把外形尺寸严格控制在长1mm、宽0.5mm、高0.32mm的标准封装公差范围内，端电极的长度、电极与陶瓷基体的台阶差都按照实际物料的 datasheet 公差做了还原，不会出现模型尺寸偏大导致的PCB封装匹配错误。很多工程师在做整机结构堆叠的时候，容易忽略这类表贴元件的高度方向余量，比如在做屏蔽罩盖合、外壳内壁避让的时候，如果电阻模型高度做的不准，要么会出现屏蔽罩压到元件导致短路，要么会预留过多间隙浪费整机内部空间。这个模型在设计的时候，把元件的安装基准面设置在元件底面，也就是和PCB焊盘接触的平面，导入PCB装配环境的时候可以直接对齐焊盘基准，不需要额外调整坐标。另外端电极的倒角、陶瓷基体的边缘圆角都做了写实处理，不是生硬的直角块，在做整机热仿真、结构干涉检查的时候，能更真实的还原元件的实际占位，不会因为模型棱角的误差导致干涉检查误报。做小尺寸电子器件建模的时候，最忌讳的就是只做大概的方块外形，忽略端电极的突出尺寸，很多新手建的0402电阻模型，把端电极和陶瓷基体做成一样宽，实际SMT过回流焊的时候，焊锡是爬在端电极的侧面和底面的，如果模型没有还原端电极的结构，做焊盘设计的时候就容易出现焊盘尺寸匹配错误，导致焊接偏移。这个模型把端电极的三个焊接面都做了独立的面区分，后续如果要做焊接工艺仿真，也可以直接提取对应的面做边界条件设置，不需要再重新拆分模型。在高密度布线的板卡设计里，这类小电阻经常会布置在BGA焊盘的间隙里、接口芯片的引脚旁边，准确的三维模型能帮助结构工程师在设计阶段就排查掉元件和周边结构件、和其他 taller 元件的间隙问题，减少后期打样的改板次数。
