辐条式工字线缆收放卷筒结构设计

这类辐条式工字卷筒是线缆、线材、柔性带状物料收放工序里的核心承载部件，日常在成卷焊丝配送、光纤光缆周转、细钢丝绳仓储、3D打印耗材供料这类场景里随处可见，区别于实心腹板结构的卷筒，辐条式的设计首先在自重控制上有明显优势，同等承载规格下能降低近三成的整体重量，不管是人工搬运周转还是配套设备的动负载计算，都能留出更充裕的余量。

从结构设计逻辑来看，两侧挡边采用带拔模斜度的圆盘结构，边缘做了圆弧过渡处理，避免收线过程中剐蹭线材外层的包覆层，挡边内侧的倾角经过反复校核，能保证满盘状态下的线材不会出现松脱垮边的问题，哪怕是高速放线产生的轴向窜动，也能被挡边稳稳约束在卷筒的容线区间内。中间的绕线筒体采用等径直筒设计，表面粗糙度控制在合理区间，既不会因为过于光滑导致底层线材打滑错位，也不会因为粗糙度过高刮伤线材表层。

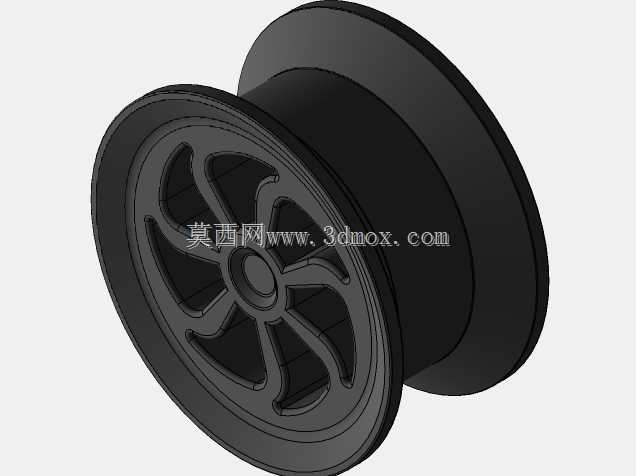

单侧的辐条采用八根对称分布的弯曲流线型结构，不是简单的直辐条设计，这种曲面辐条在受力时能更好地分散径向载荷，当卷筒满盘承重时，每根辐条承受的弯矩会沿着曲面平滑传递到中心轮毂位置，不会出现直辐条根部应力集中容易断裂的问题。中心轮毂的内孔尺寸按照通用的安装轴径做了适配设计，孔位公差选用过渡配合等级，既可以直接穿入固定轴做被动放线使用，也可以搭配键槽连接动力轴做主动收线作业，安装边界上，两侧挡边的外径、筒体的有效宽度、中心孔的同轴度都做了严格的形位公差约束，保证高速转动时的动平衡表现，不会出现明显的径向跳动。

在实际选型适配的时候，需要先确认待收纳线材的最小弯曲半径，保证筒体的直径大于线材最小弯曲半径的两倍，避免线材长期盘绕出现不可逆的塑性弯折；容线量可以通过筒体直径、挡边直径、筒体有效宽度结合线材的线径来计算，预留10%左右的余量避免满盘超装。这类结构的卷筒因为自重轻、通风性好，收纳需要散热的焊丝线盘时，还能避免长期密封存储导致的线材受潮氧化问题，在五金加工、通讯布线、电气装配等多个作业场景都有很高的适配性，不管是做一次性的出货包装盘，还是做车间内反复周转的耐用收线盘，都能通过调整辐条厚度、筒体壁厚来匹配不同的负载等级需求，不需要额外开模做复杂的结构改动，设计复用性很强。
