电气机架安装分线插座结构设计

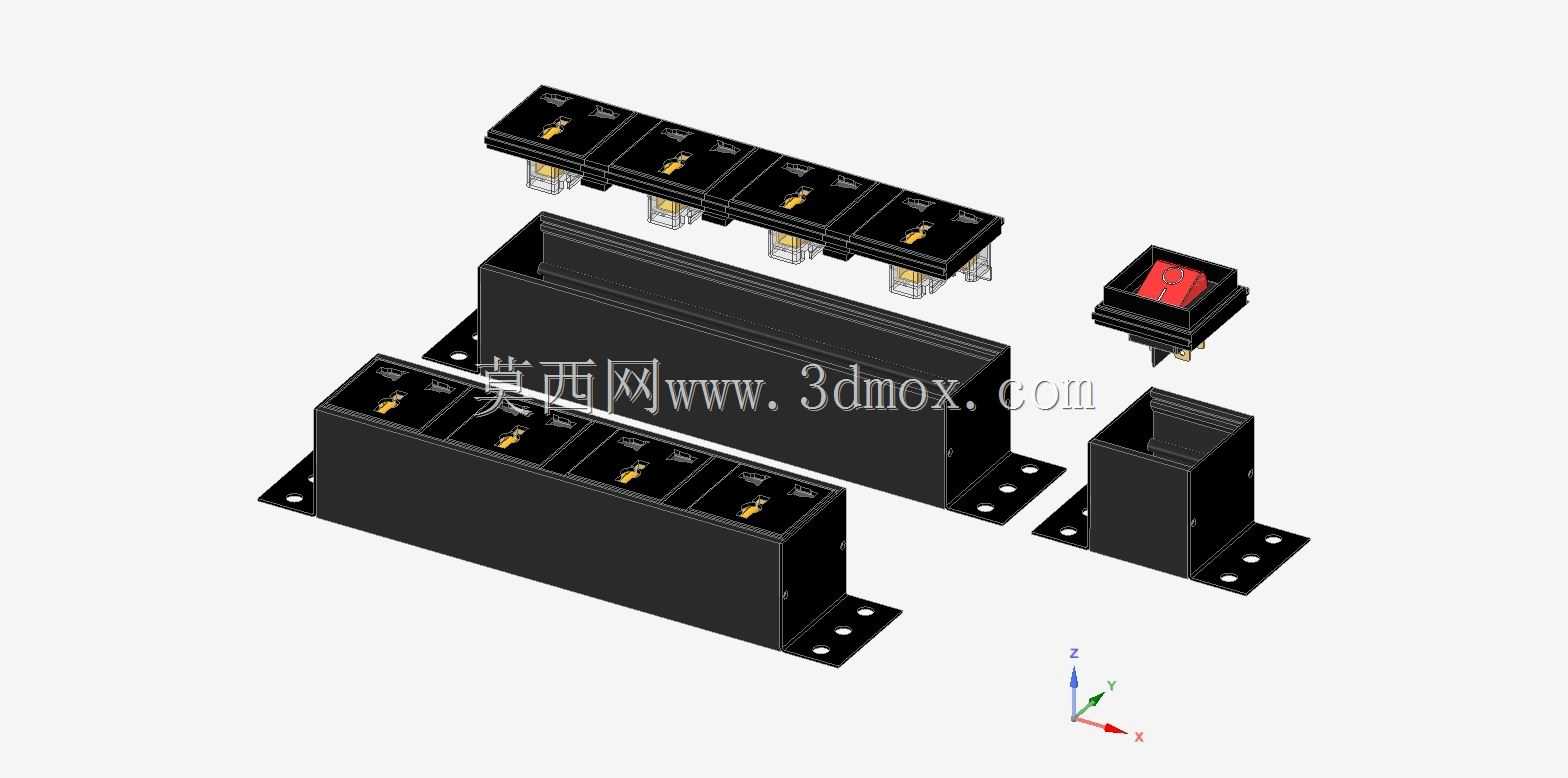

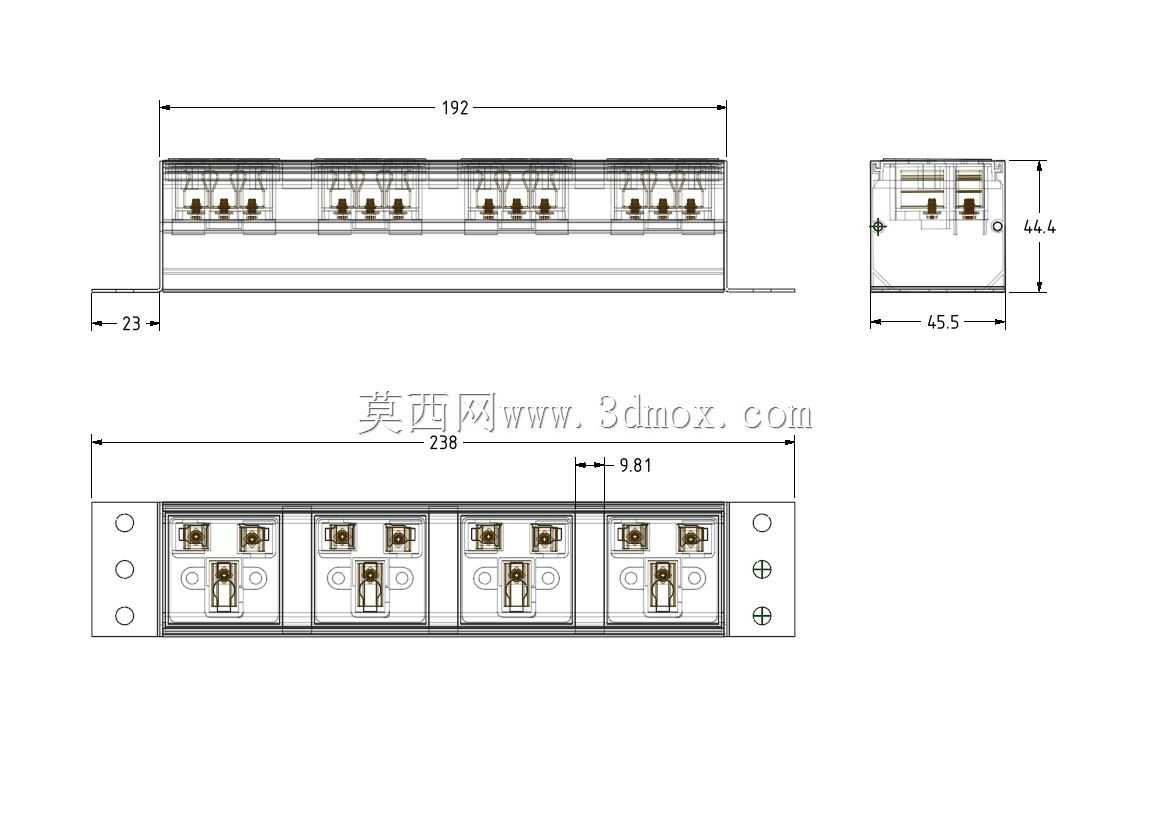

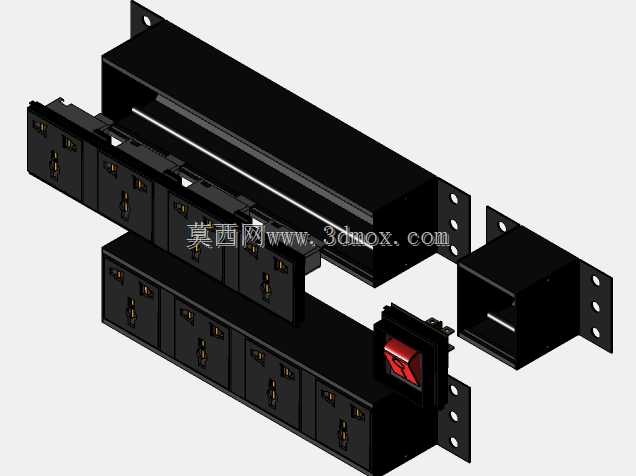

这款电气机架安装插座主要面向工业机柜内部的配电分线场景，常见于标准19英寸机架式工控柜、电气控制柜、测试设备机架内部，用来给机架内安装的多台模块化设备提供统一的市电接入与分路供电，替代传统零散接线的端子排搭配外置插座的组合方案，减少机柜内部飞线，提升布线规整度与后期维护效率。产品采用模块化拼接的设计思路，主体分为安装底座、分线插座模块、独立开关模块三个部分，安装底座预留带安装孔的固定耳，可直接通过螺丝固定在机架立柱或者机柜内部的安装梁上，固定耳的孔位间距适配常规机柜的通用安装孔距，不需要额外加工转接件就能完成固定。分线插座模块采用多联可拼接结构，单模块为标准三孔接线位，可根据实际需要的供电回路数量拼接对应数量的模块，每个模块的接线端采用快接式端子结构，接线时不需要额外焊接，剥线后直接插入端子锁紧即可，能大幅减少现场接线的工时。独立的船型开关模块可串联在主供电回路中，作为整个插座组的总电源通断控制，开关带红色指示窗，通断状态直观可见，不需要额外搭配指示灯就能判断供电状态，开关模块同样采用和插座模块一致的拼接结构，可根据布线需求调整安装位置，既可以装在插座组的进线端，也可以拆分出来单独固定在机柜操作面附近。产品外壳采用阻燃绝缘材质，所有带电部件都封闭在外壳内部，仅露出接线端子与插座插接面，避免机柜内部走线时导线绝缘层破损导致的短路风险，外壳的拼接处做了定位卡扣结构，拼接后模块之间不会出现错位松脱，同时外壳侧壁预留走线槽位，模块之间的连接导线可隐藏在槽位内部，不会外露干扰其他设备安装。安装边界上，底座的固定耳突出主体外壳一定距离，安装时不需要在机柜板材上开大尺寸的开孔，仅需要对应孔位打四个固定螺丝孔即可，整体厚度适配机架内部的预留安装空间，不会和机架内安装的其他板卡、设备产生干涉，插座的插接面朝向机架外侧或者维护侧，插拔设备插头时不需要拆卸其他部件，日常维护操作十分便捷。设计过程中充分考虑了机柜内部的振动工况，所有模块拼接后除了卡扣定位，还可通过底座的压边结构压紧，设备运行产生的振动不会导致模块松脱接触不良，接线端子的锁紧结构带防松设计，长期使用也不会出现接线松动打火的问题。
