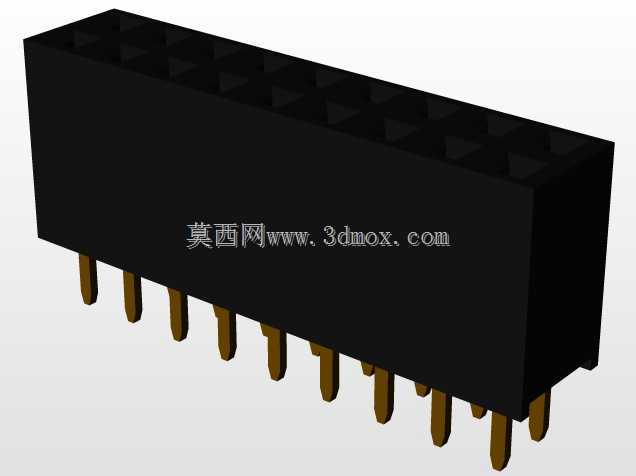

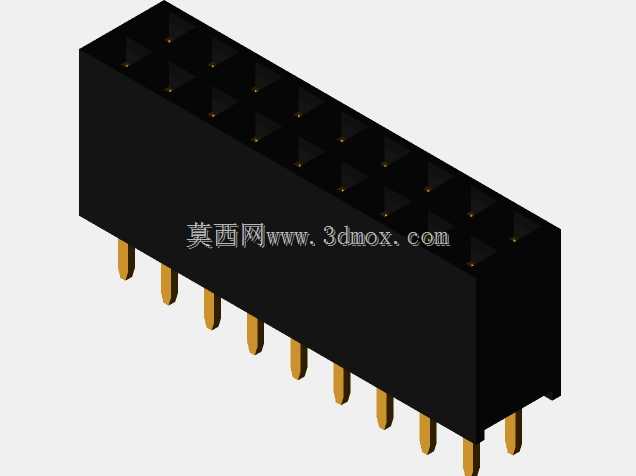

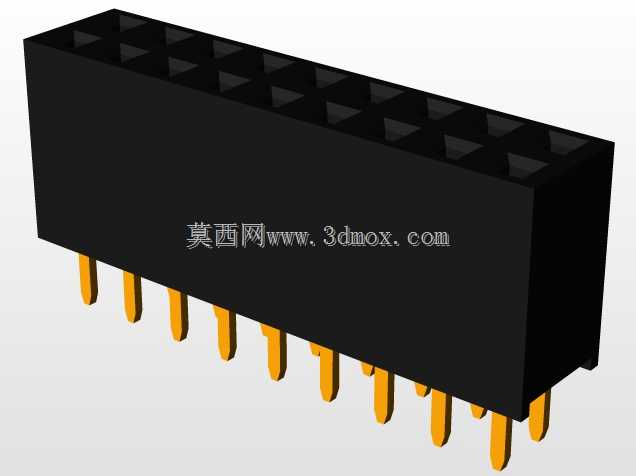

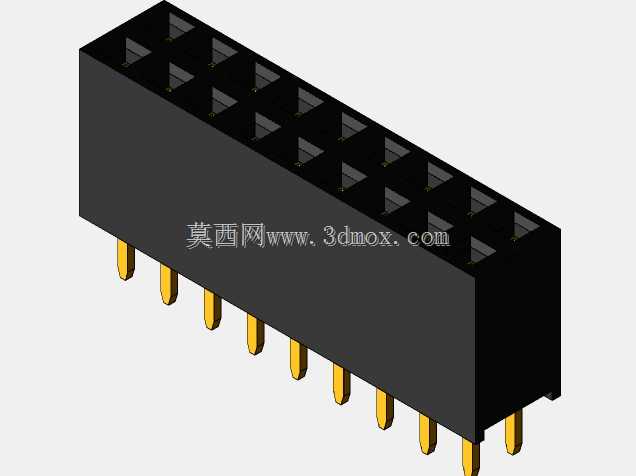

2x9P2.54节距直插内螺纹排母连接器

这款2x9规格的直插排母，是PCB板间互连场景里十分常用的板对板连接器件，日常在工控控制板卡、消费电子主板、测试治具内部的信号传输链路中都能见到它的身影，主要作用是实现两块平行排布PCB之间的信号与小电流通路导通，相比普通无螺纹排母，它自带的内螺纹收割台结构可以在对接公排针后通过辅助紧固件锁合，避免设备在振动工况下出现接插件松脱、接触不良的问题，大幅提升连接可靠性。从设计维度来看，这款排母采用2.54mm标准排针排母节距，这个节距是通用电子接插件领域应用最广的间距规格，兼容市面上绝大多数标准直插公排针、杜邦线端子的尺寸匹配要求，双排9Pin的引脚配置一共提供18个连接通路，足够覆盖多数中小IO数量的板卡互连需求。外形尺寸上，整体长度控制在23.36mm，宽度5mm，本体高度8.5mm，直插引脚长度适配常规1.6mm板厚PCB的波峰焊工艺要求，引脚伸出本体底部的长度刚好满足焊盘透锡需求，不会因为引脚过长导致焊接后引脚突出PCB背面过多，挤占板卡背面的元件布局空间，也不会因为引脚过短造成焊接强度不足。绝缘本体采用黑色耐高温工程塑料材质，能够耐受波峰焊过程中的短时高温冲击，不会出现本体融化、引脚移位的问题，内部接触端子采用镀金铜材，保证接触电阻稳定，长期使用也不容易出现氧化导致的信号衰减。设计建模过程中，需要严格把控每个引脚孔位的同轴度，相邻孔位的中心距偏差不能超过0.05mm，否则会出现公针对接时插不进、插拔力过大或者个别针位接触不良的问题；本体两侧的定位柱尺寸也要和PCB上对应的定位孔做公差匹配，过盈量控制在0.02-0.03mm之间，过大会导致插件时本体压不到位，过小则过炉时容易出现本体浮高偏移。内螺纹结构设置在排母的对接端，和公排针上的固定结构对应，锁合后可以承受至少50N的轴向拉拔力，完全满足车载、工业设备这类有振动要求的使用场景，不会因为设备运行中的持续振动出现连接断开的故障。在实际选型使用时，需要注意这款排母的安装边界，本体宽度方向要预留至少1mm的周边间隙，避免和旁边的贴片电容、电阻等元件产生干涉，引脚焊接端的焊盘设计要按照标准2.54排母的焊盘尺寸规范制作，保证焊接可靠性。
