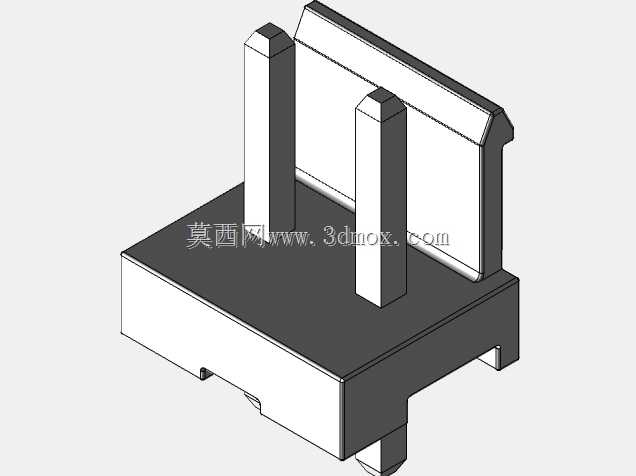

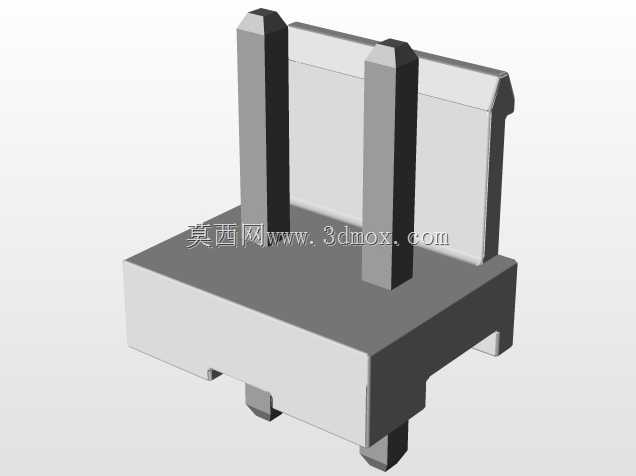

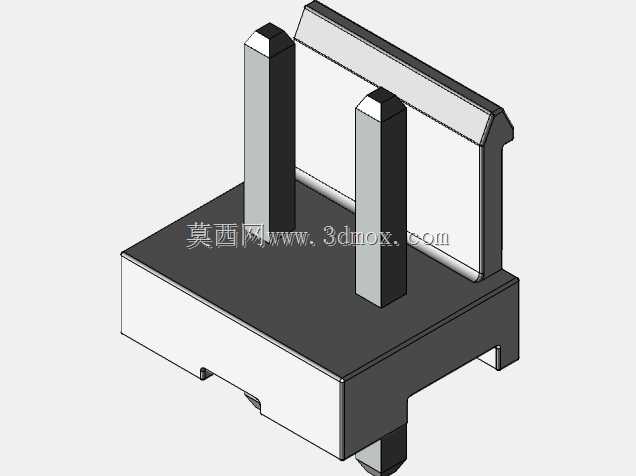

THT卧式2Pin5mm节距针座连接器结构

这款直插式针座连接器主要应用于PCB板端的电流与信号传输场景，常见于消费类电子、工控控制板、小型电源模块的板上接线环节，作为板端母座配套对应公端插针使用，实现线束与电路板之间的可拆卸式电气连接，避免直接焊线带来的维修更换不便问题。设计上采用THT通孔焊接的安装方式，插针贯穿PCB板孔后在背面过波峰焊完成固定，相比表贴式连接具备更强的机械抗拉扯能力，适合存在一定线束拖拽应力的使用场景。整体外形尺寸控制为长10mm、宽8.5mm、高9.4mm，安装时需在PCB上预留对应2个直径适配的焊盘孔，孔中心距严格匹配5mm节距，同时底座下方预留0.3mm的焊锡爬锡空间，避免焊接时焊锡溢出粘连相邻针脚造成短路。两个导电插针采用带防呆削边的方柱结构，其中一根插针顶部做单侧切角处理，配套公端插入时只有方向匹配才能顺利对接，可有效防止反插造成的电源极性接反、信号序错位问题。底座部分采用耐高温绝缘工程塑料注塑成型，侧壁做了加厚加强筋设计，在公端反复插拔过程中可分散插针根部的应力，避免插针歪斜断裂，底座底部两侧设置微小的定位凸台，插件时可卡入PCB对应的定位孔中，过焊时不会出现浮高偏移问题。背部的挡墙结构高出插针接触面1.2mm，一方面可在插装时限制公端插入深度，保证插针啮合长度一致，另一方面可阻挡焊接时助焊剂飞溅到插针接触面上，降低接触电阻增大的风险。建模过程中严格遵循连接器行业的通用公差标准，插针的同轴度、节距公差控制在±0.05mm以内，底座外形公差控制在±0.1mm，完全匹配常规PCB设计的精度要求，可直接导入PCB设计软件作为封装参考，也可用于整机装配时的干涉检查环节，提前预判接线空间是否满足装配需求。
