微型贴片LED封装结构三维设计

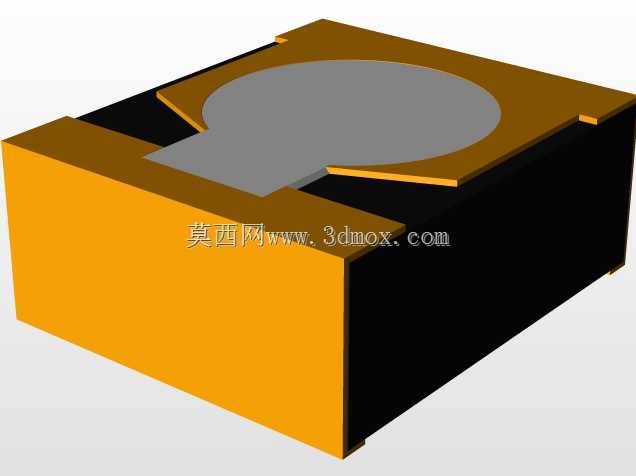

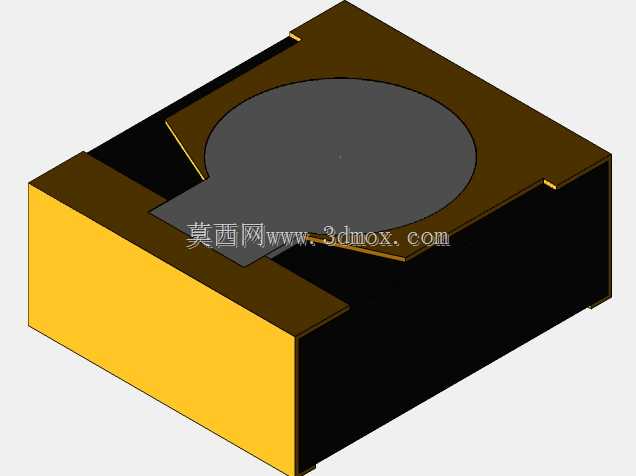

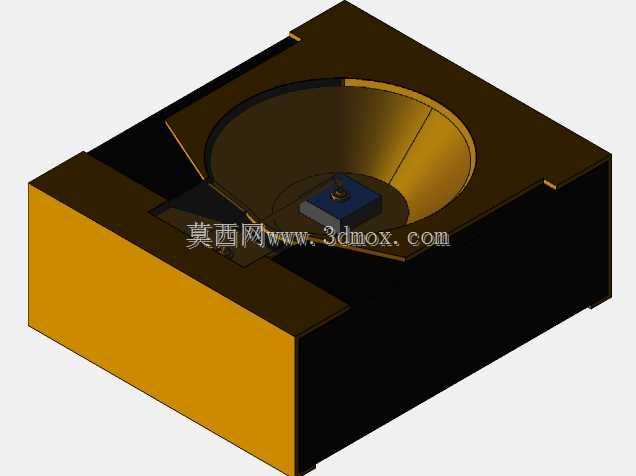

这款微型贴片LED的结构设计，核心围绕高密度表面贴装场景的装配需求展开，在消费电子、便携医疗设备、小型指示面板这类对安装空间有严苛限制的应用场景中，这类超小尺寸发光器件的结构合理性，直接决定了SMT产线的良率与终端产品的装配可靠性。从结构设计逻辑来看，封装腔体采用内凹式反光杯结构，杯壁做了倾斜角度优化，能够将芯片侧面发出的光线向出光方向汇聚，减少封装内部的光损耗，同时腔体边缘做了微小的定位凸台，在封装注胶环节可以精准限定荧光胶的填充边界，避免胶体外溢影响贴装平面度。外形尺寸严格控制在长2.3mm、宽1.95mm、高0.9mm的边界内，底部电极采用对称式焊盘设计，焊盘的宽度与间距完全匹配常规SMT钢网的开孔规范，不需要为这类器件单独定制特殊钢网，能够直接适配通用高速贴片机的吸嘴取料参数，在批量生产时不需要额外调整产线配置。封装主体采用耐高温的工程塑料基座，基座与金属引脚的结合位置做了燕尾槽嵌合结构，能够避免过回流焊时因不同材料热膨胀系数差异导致的引脚脱落、基座开裂问题，同时基座的上表面平整度控制在微米级，保证吸嘴取料时的真空密封性，减少抛料率。在实际选型应用中，这类微型器件的安装边界需要预留0.1mm以上的板边间隙，避免相邻器件的焊盘锡膏熔融后出现桥连，同时反光杯的开口方向可以根据终端产品的出光角度需求做对应调整，不需要改动外部安装尺寸就能适配不同的指示、背光需求。整个结构没有多余的冗余设计，所有特征都围绕贴装可靠性、光学效率、量产适配性三个核心维度展开，既满足了微型化的尺寸要求，也兼顾了批量生产的工艺可行性，对于做小型电子产品结构设计、PCB布局的工程师来说，这类精准的三维模型能够直接导入装配环境，提前验证安装间隙、干涉情况，避免打样阶段出现装配冲突。
