PSOP14贴片SMD芯片1.27mm间距封装结构

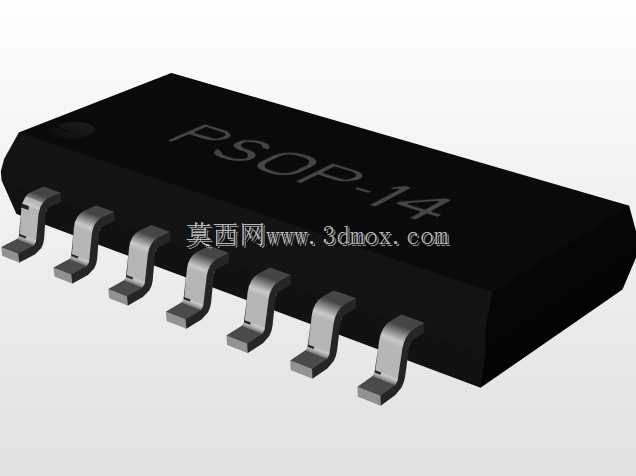

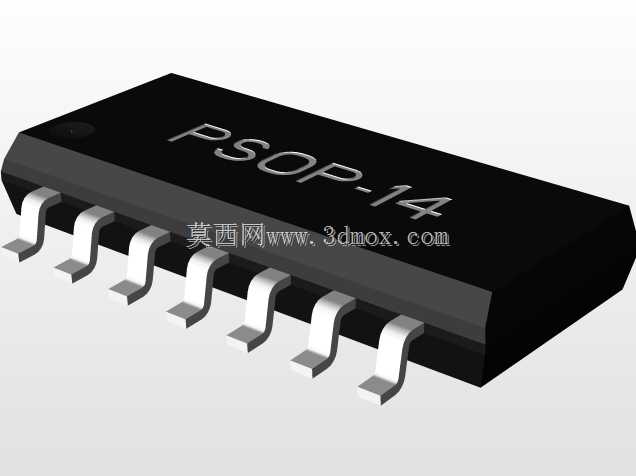

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装选型直接决定了整板的焊接良率、布线密度与后期维护成本，PSOP14封装的SMD芯片是中小规模逻辑电路、接口转换芯片、信号调理芯片常用的封装形式，这类封装的三维建模精度会直接影响PCB封装库的调用准确性，稍有尺寸偏差就会导致SMT回流焊过程中出现引脚虚焊、桥连、器件偏移等批量生产问题。这款PSOP14封装的引脚间距为1.27mm，属于行业内通用的标准宽体SOP封装衍生规格，本体长度控制在10.2mm，本体宽度为4.4mm，引脚采用翼型向外弯折的结构设计，这种引脚形态在SMT生产过程中能够更好地与焊盘形成共面接触，焊锡熔融后可以顺着引脚弯折面形成均匀的浸润爬锡，相比直插式封装能够大幅降低PCB的钻孔工序成本，同时压缩板卡的占用面积，适配高密度布板的设计需求。建模过程中需要重点把控几个核心安装边界尺寸：首先是引脚共面度，所有引脚的底部平面高度差需要控制在0.1mm以内，否则过回流焊时部分引脚无法接触锡膏就会出现虚焊；其次是引脚的伸出长度与弯折弧度，翼型引脚的弯折处不能存在直角应力集中点，否则器件受热膨胀时引脚应力无法释放，长期工作后容易出现焊点开裂的失效问题；另外本体上的定位标记点位置需要准确对应第一引脚的方位，避免生产过程中出现器件贴装反向的问题。从实际应用场景来看，这类14引脚的PSOP封装器件常被用在工业采集模块的前端信号处理电路、小型家电的主控辅助电路、车载电子的接口转换电路中，工作环境温度跨度通常覆盖-40℃到85℃，所以建模时本体的材质参数设置需要匹配环氧塑封料的热膨胀系数，引脚部分设置为可伐合金镀锡材质，这样在做板卡热应力仿真时，能够更准确地模拟不同温度循环下焊点的应力变化，提前预判长期工作的可靠性风险。很多新手工程师在绘制这类封装时容易忽略引脚内侧与本体的间隙尺寸，这个间隙直接影响焊盘的外延长度设计，如果间隙尺寸把控不准，焊盘设计过长就容易导致相邻引脚的焊锡在熔融状态下桥连短路，焊盘过短则会导致焊点的机械强度不足，受到外力冲击时容易出现引脚脱焊的问题。这款三维结构完整还原了封装本体的倒角、引脚的弯折弧度、表面丝印的标识区域以及第一引脚的定位凹点，能够直接用于PCB封装库的尺寸校验、SMT贴装程序的模拟仿真、生产工装的定位设计，也可以用于教学演示环节讲解表面贴装器件的焊接工艺要点，帮助结构设计人员在板卡堆叠设计时准确预留器件的安装空间，避免和周边的接插件、电容、散热结构出现装配干涉。
