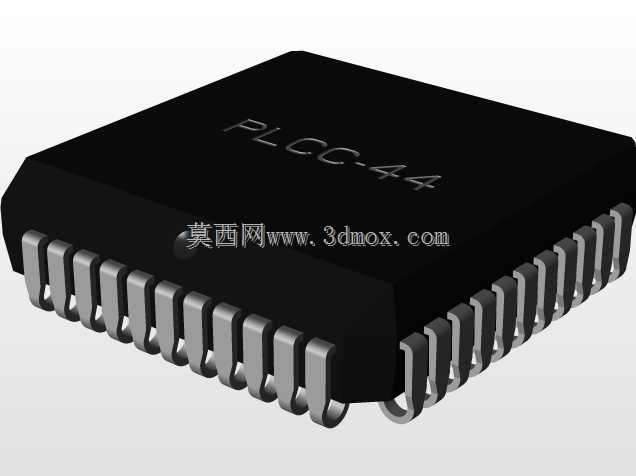

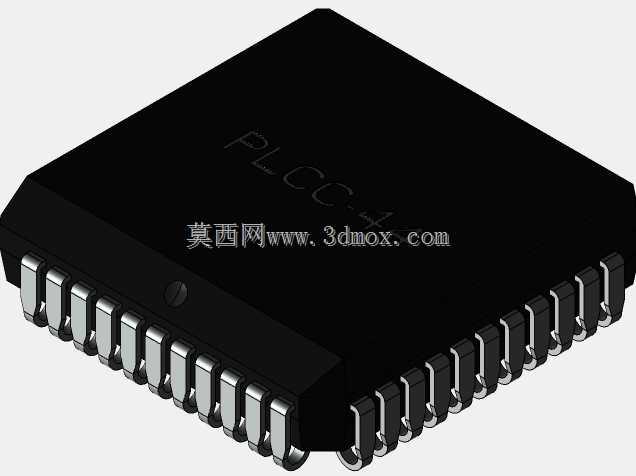

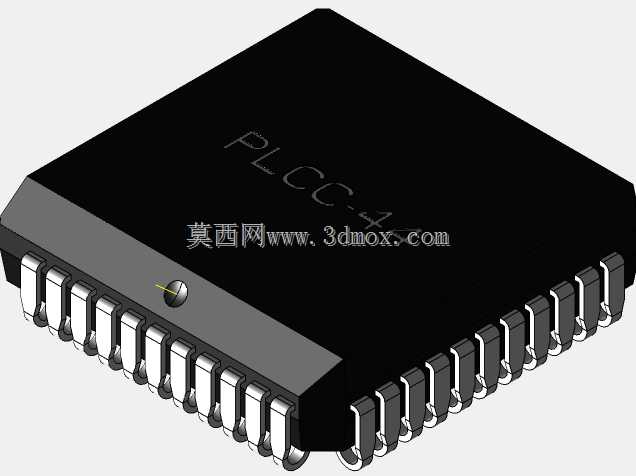

PLCC44引脚表面贴装芯片三维结构

在工业控制板卡、消费电子主板、嵌入式开发模块的PCB设计环节，PLCC封装的集成电路是十分常见的贴装元器件，这类带J型引脚的封装形式，相比同期的DIP直插封装，占用PCB板面面积更小，同时相比细间距的QFP封装，引脚变形风险更低，在九十年代到本世纪初的工控主板、存储模块、可编程逻辑器件板卡上应用极为广泛，即便当下部分老旧产线的控制板维修、复刻设计中，这类封装的元器件依然有稳定的使用需求。做这类元器件的三维建模时，首先要卡死安装边界尺寸，这款44引脚的PLCC器件本体长宽尺寸为16.66mm见方，引脚节距严格控制在1.27mm，这个尺寸直接对应PCB封装的焊盘间距、丝印外框尺寸，建模时如果引脚节距出现0.1mm的偏差，后续导出的STEP模型导入PCB设计软件做装配干涉检查时，就会出现引脚与焊盘错位的问题，直接影响结构评审的准确性。建模过程中，J型引脚的弯折弧度是细节重点，不能简单做直角折弯处理，实际生产中PLCC的引脚是从器件本体侧面引出后向下向内弯折，引脚末端的贴装面要保持在同一水平面上，共面度偏差控制在0.1mm以内，这直接对应SMT贴装时的焊锡浸润效果，如果建模时引脚共面度处理不当，后续做虚拟装配仿真时，会误判贴装间隙，给工艺端传递错误的参考信息。器件本体顶面的标识凹槽、丝印定位点也不能省略，这个定位标记是SMT贴装时确认器件1脚位置的核心参照，建模时要把这个凹槽做在对应引脚的边角位置，尺寸与实际器件保持一致，避免后续装配时出现器件方向装反的低级错误。从实际选型角度看，这类PLCC44封装的器件，适配的是标准PLCC插座或者直接表面贴装工艺，建模时预留的本体与PCB板面的间隙要符合波峰焊或者回流焊的工艺要求，本体底部与PCB表面的间隙控制在0.2mm到0.5mm之间，既保证焊锡蒸汽能够顺利溢出，避免出现虚焊问题，也不会因为间隙过大导致器件贴装后晃动。很多新手建模时容易忽略引脚的倒角细节，实际器件的引脚末端都有微小的倒角，方便贴装时引脚顺利滑入焊盘位置，同时引脚的金属质感与本体的哑光黑塑封质感要做区分，方便结构评审时快速识别不同部件的材质属性，在做整机热仿真时，塑封本体的导热系数、金属引脚的导热参数也能依托模型的材质分区快速赋值，提升仿真效率。这类元器件模型的核心价值，是给PCB结构设计、SMT工装夹具设计提供准确的尺寸参照，比如做PLCC器件的吸嘴设计、测试治具的定位槽设计时，都需要精准的三维尺寸作为依据，如果模型尺寸偏差过大，治具加工完成后就会出现器件放不进去、吸嘴吸附偏移的问题，直接耽误产线调试进度。
