120mm规格方形无刷轴流散热风机

做结构设计做了快十年，经手的散热选型项目里，120见方的轴流风扇绝对是出场率最高的风冷部件之一，小到桌面工控机箱、大到服务器机柜的通风位，甚至是小型激光设备、变频控制柜的散热风道里，都能见到这个尺寸规格的产品。这次做的这个模型，是照着市面流通量极大的同规格量产扇逆向校核做的，安装边界完全对齐通用标准，四个角的安装孔位间距、孔的沉头尺寸、整体厚度都和常规量产件一致，做设备结构排布的时候，直接调用就能卡准安装位，不用反复核对安装干涉问题。

这类无刷轴流风机的核心作用，就是通过定向的空气流动带走密闭腔体内积聚的热量，避免电子元器件、功率模块因为长期超温出现性能衰减甚至损坏。和有刷结构的风扇比，无刷设计没有碳刷磨损的问题，连续运行寿命能翻好几倍，用在需要长期不间断运行的服务器、工业控制柜这类场景里，后期维护的成本能降很多，也不会因为碳刷磨损产生的粉尘污染设备内部的电路板。

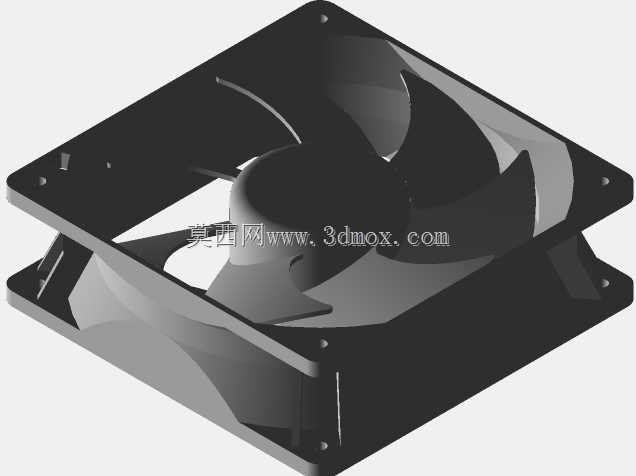

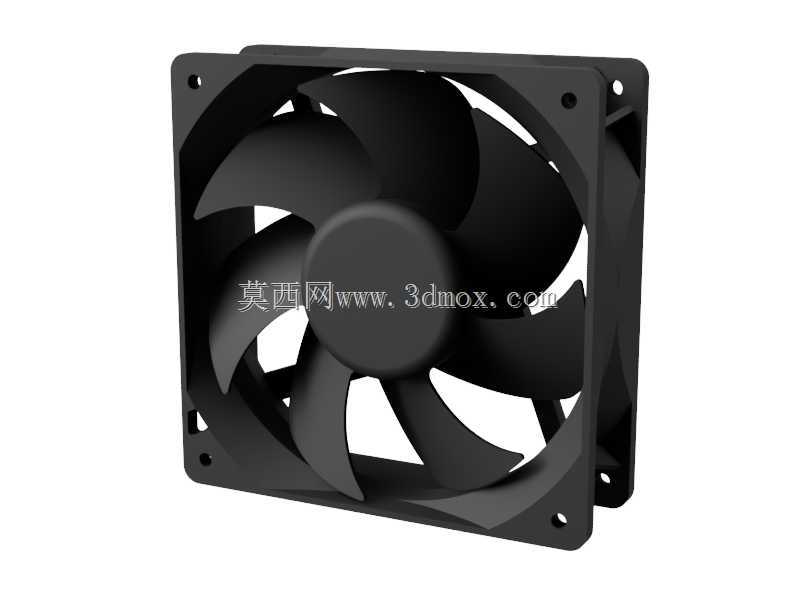

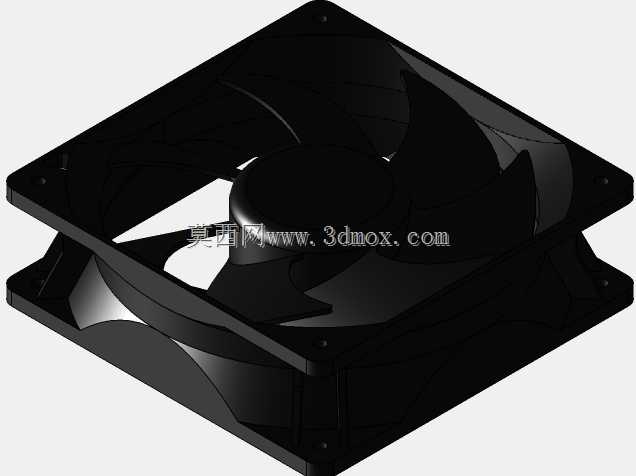

建模的时候特意把扇叶的曲面弧度、边框的加强筋结构都做了还原，扇叶的叶型是经过风量风压平衡优化的，既保证足够的通风量，又不会因为转速过高产生过大的风切噪音，适合对噪音有一定要求的办公场景设备或者机房设备。整体外形是标准正方形，外框边长120mm，厚度38mm，四个安装角的固定孔适配常规的自攻螺丝或者减震胶钉，安装的时候不管是正向吹风还是反向抽风，都能和常见的防尘网、通风网罩完美适配，不会出现尺寸错位的问题。

做结构布局的时候要注意，这类风扇的进出风侧要预留至少5mm的空旷空间，不要直接贴在实体壁面上，不然会挡住进风路径，大幅降低实际散热效率，模型里也把扇叶的旋转避让空间做了预留，调用的时候只要把安装位对齐，就能直接生成对应的安装避让区，不用再单独核算旋转干涉。另外外框的边角做了小弧度的倒角处理，安装的时候不会刮伤线材或者安装人员的手，出线位的凹槽也和常规量产件一致，布线的时候可以直接把线材顺着凹槽走，避免压线导致的绝缘层破损。

很多刚入行的结构工程师选散热风扇的时候，只会看尺寸和电压，其实这类轴流扇的风压参数也很重要，如果是用在风道阻力比较大的场景，比如带高密度防尘网、多层散热鳍片的结构里，要选风压稍高的叶型，不然风根本吹不透散热结构，实际散热效果会大打折扣。这个模型的叶型就是兼顾风量和风压的通用款，能覆盖绝大多数常规散热场景的需求，做方案阶段的结构排布、风道仿真的时候，直接用这个模型就能得到比较贴近实际的参考结果，不用等拿到实物样品再反复调整结构尺寸。
