HackRF One设备笔记本垂直安装支架

这款支架专门针对HackRF One射频信号收发设备设计，核心解决外场测试、移动作业场景下设备无合适放置位的痛点，常见于无线电调试、信号巡检、现场频谱分析等作业场景，作业人员携带笔记本外出开展测试时，无需额外携带桌面放置架，也不用手持设备占用操作手，可直接将支架挂载在笔记本屏幕或者触控平板的背面，让设备保持垂直向上的姿态，保证天线始终处于竖直状态，避免天线倾斜带来的信号接收增益损失，减少信号极化失配的问题。

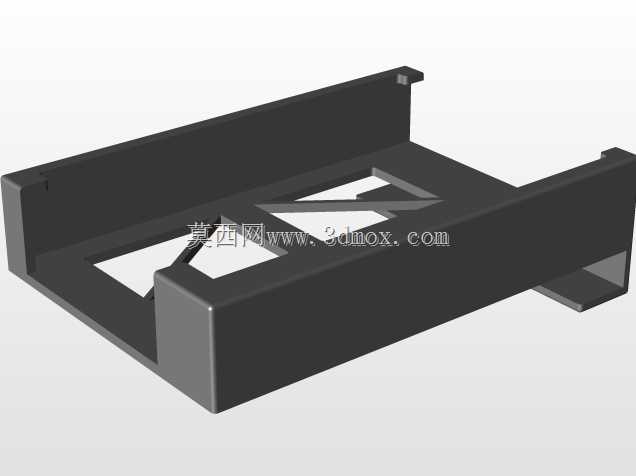

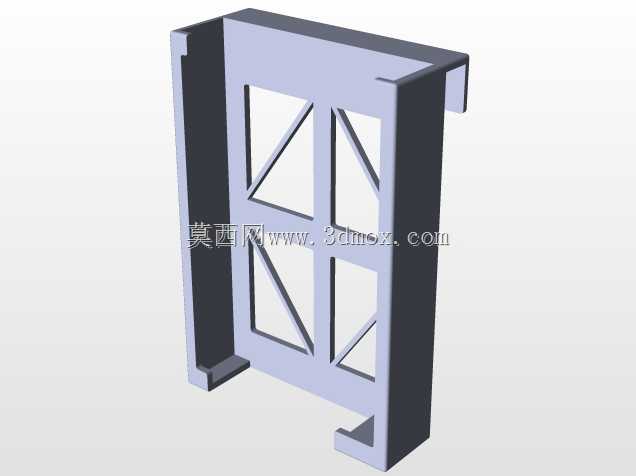

从结构设计来看，支架采用单侧围合式的卡槽结构，侧边与底部设置限位挡边，可直接卡入HackRF One设备的壳体边缘，不需要额外螺丝或者绑带固定，取放设备都十分便捷，作业结束后可直接将设备从支架中抽出收纳，支架本身厚度较薄，挂载在笔记本背面后不会额外增加过多收纳厚度，可随笔记本一同放入电脑包中携带。支架正面采用米字形加强筋结构，在控制整体壁厚、降低支架自重的前提下，大幅提升支架平面的抗弯折能力，避免长期挂载设备出现支架中部变形、设备下坠倾斜的问题，筋条的排布避开了设备表面的接口与散热区域，不会遮挡设备的USB接口、天线接口，也不会影响设备工作时的自然散热。

安装边界方面，支架顶部设置外翻的挂边，可搭扣在笔记本屏幕或者平板的上边缘，底部设置内收的承托边，可卡在设备的下边缘提供竖向支撑，适配常规厚度的笔记本屏幕背板与平板外壳，挂载后不会遮挡屏幕显示区域，也不会影响笔记本屏幕的开合角度调整。支架与设备接触的边缘均做了圆角过渡处理，不会刮花设备的塑料外壳，也不会刮伤笔记本的背板漆面。在实际使用中，这种挂载方式可让HackRF One设备与笔记本保持相对固定的位置，USB连接线的走线长度更短，减少连接线拉扯导致的接口松动问题，同时天线位置高于笔记本屏幕，不会被笔记本的金属壳体遮挡信号，有效提升信号收发的稳定性。

设计过程中重点考量了野外作业的便携性需求，没有采用多余的可调结构，整体为一体化成型结构，没有活动铰接部件，避免长期使用出现铰接松动、结构失效的问题，结构强度可满足日常外出携带的颠簸、震动场景，不会因为常规的磕碰出现断裂变形。
