印刷用PC材质电脑机箱前盖格栅结构

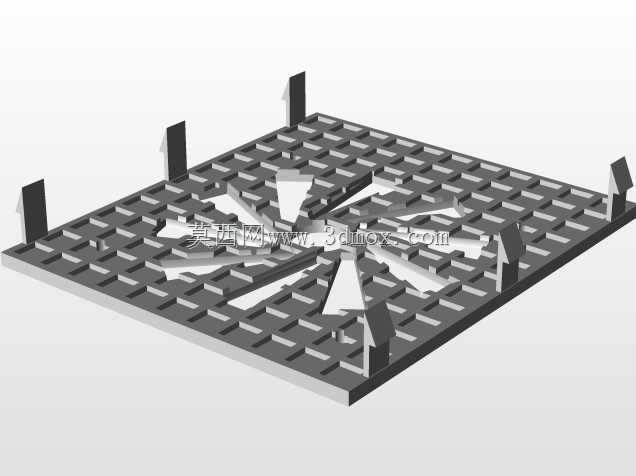

这款印刷用PC前盖主要面向台式电脑主机的前端防护与通风需求设计，日常装机场景中，它承担着机箱前端进风导流、内部硬件遮挡防护、外观视觉统一的多重作用，区别于普通金属材质前盖，PC材质的选用兼顾了结构韧性与表面印刷适配性，能够在表面印制品牌标识、功能提示纹路而不会出现掉漆、形变问题。从结构设计来看，整个盖板采用一体化格栅布局，表面的交错格槽并非简单的装饰纹路，每一条槽道的宽度都经过通风量核算，既能够保证前端冷风量顺畅进入机箱内部，直吹硬盘位与主板供电区域，又能避免大尺寸异物从前端缝隙掉入机箱内部，格槽的凸起棱边做了0.3mm的圆角过渡，不会在装配或者后期维护时划伤操作人员的手部。盖板四周的定位凸柱是安装匹配的核心结构，四个角位的凸起卡扣高度统一控制在6.2mm，刚好适配常规ATX机箱前端的安装卡槽，装配时不需要额外打螺丝，对准卡槽按压即可完成固定，卡扣根部做了加厚的加强筋处理，能够承受至少15次反复拆装而不会出现断裂问题，完全满足装机、后期硬件清灰维护时的拆装需求。设计过程中特意调整了格栅的排布角度，中心区域的格槽做了放射状导向，能够让进入机箱的气流更均匀地分散到内部各个硬件区域，避免出现局部通风死角，同时这种放射状排布也能在视觉上弱化格栅的单调感，不需要额外增加装饰件就能提升前端外观的层次感。盖板的整体厚度控制在2.8mm，既保证了PC材质本身的结构强度，不会在日常按压时出现凹陷形变，又不会过度占用机箱前端的内部空间，预留出足够的位置安装前置风扇或者冷排，边缘的止口结构做了错位配合设计，装配后和机箱壳体的缝隙能够控制在0.5mm以内，不会出现缝隙不均、边缘翘起的问题。考虑到PC材质的成型特性，所有格槽的拔模角度都设置为1.5度，注塑成型时能够顺利脱模，不会出现卡模、毛边过多的问题，后期表面印刷时，整个平面的平面度公差控制在0.2mm以内，能够保证印刷图案的附着力与清晰度，不会因为表面凹凸出现印刷漏墨、图案错位的情况。
