电脑GPU散热用金属离心冷却风扇结构

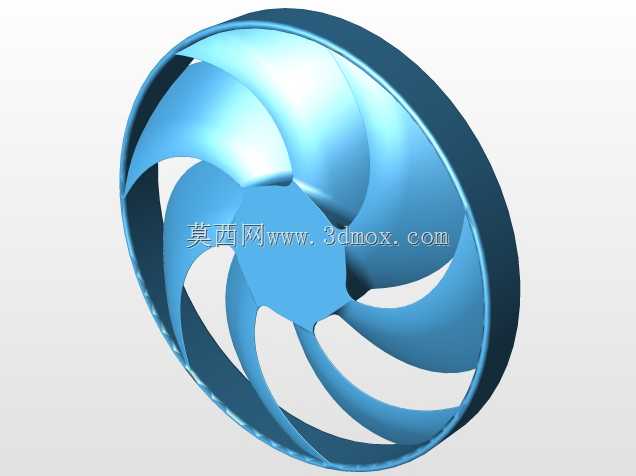

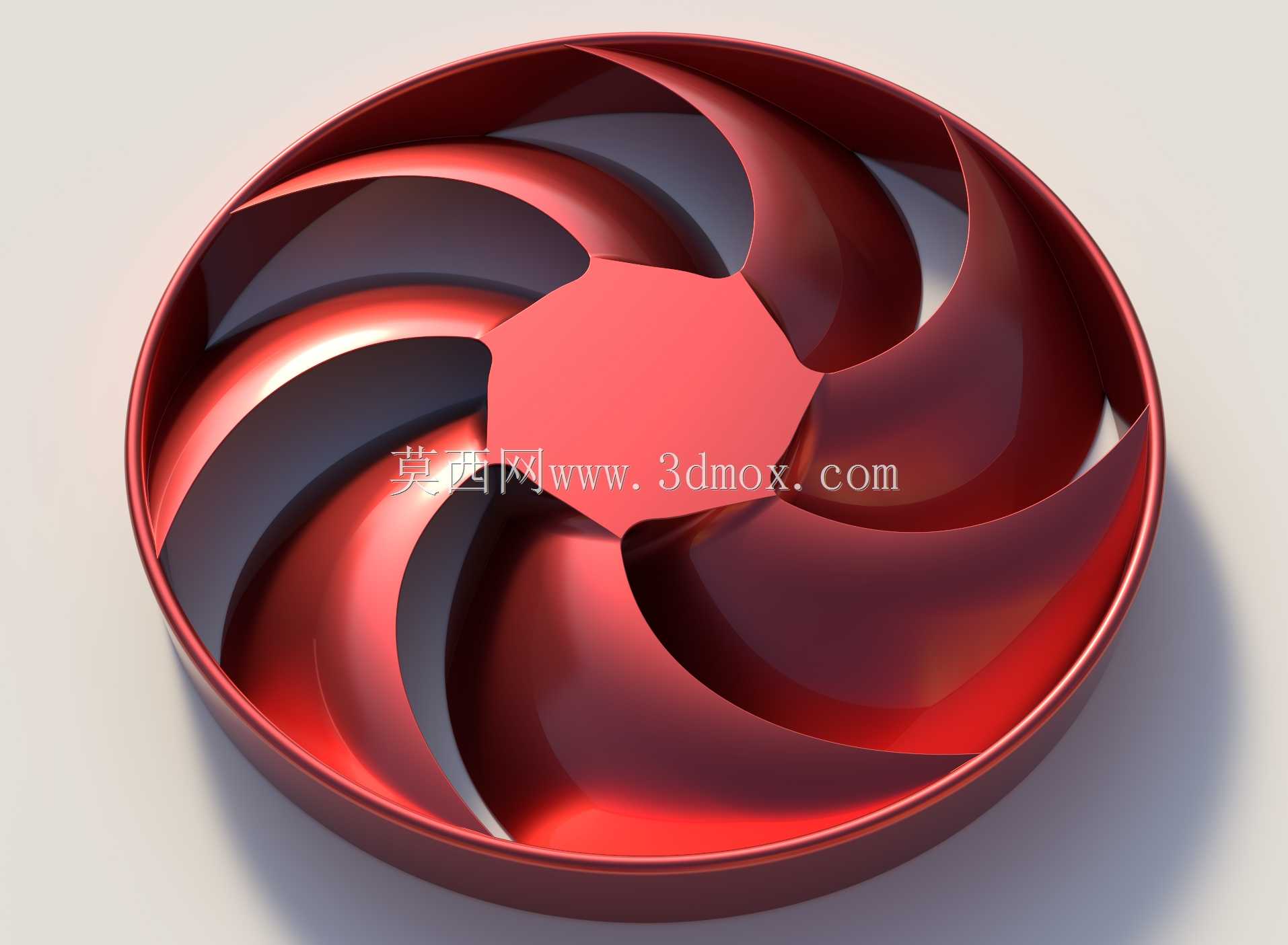

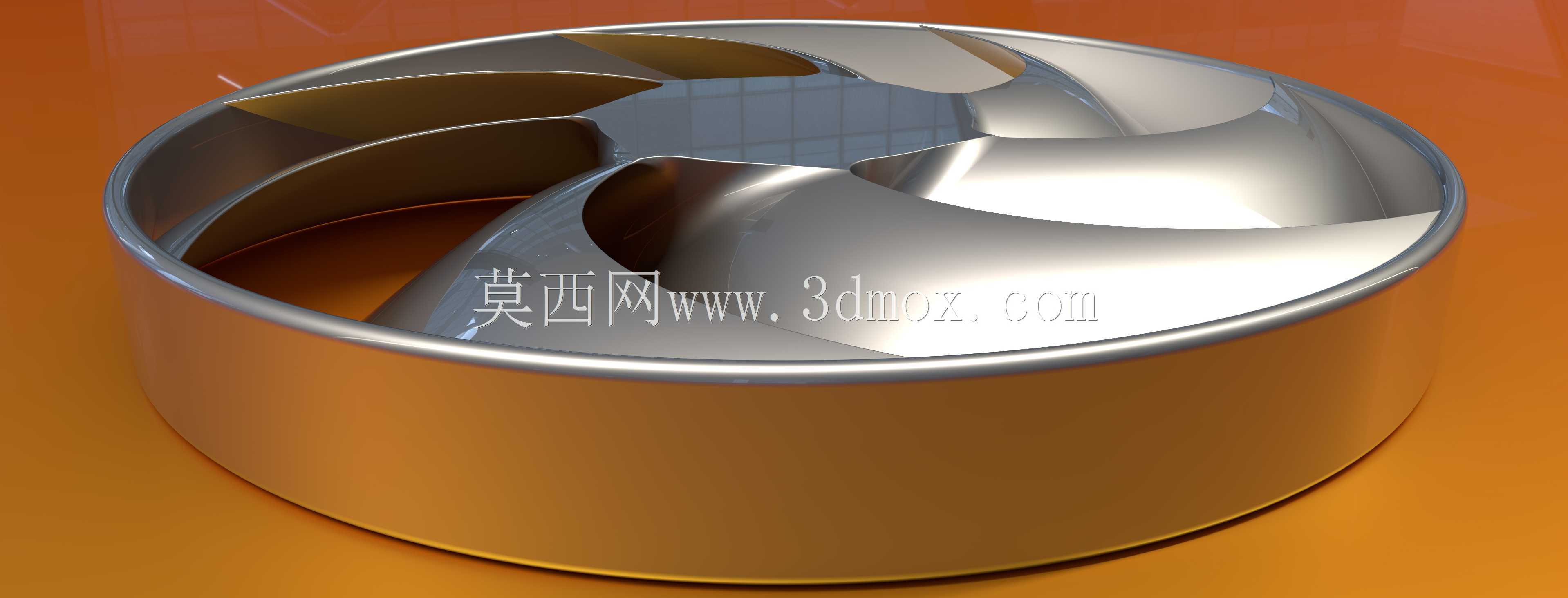

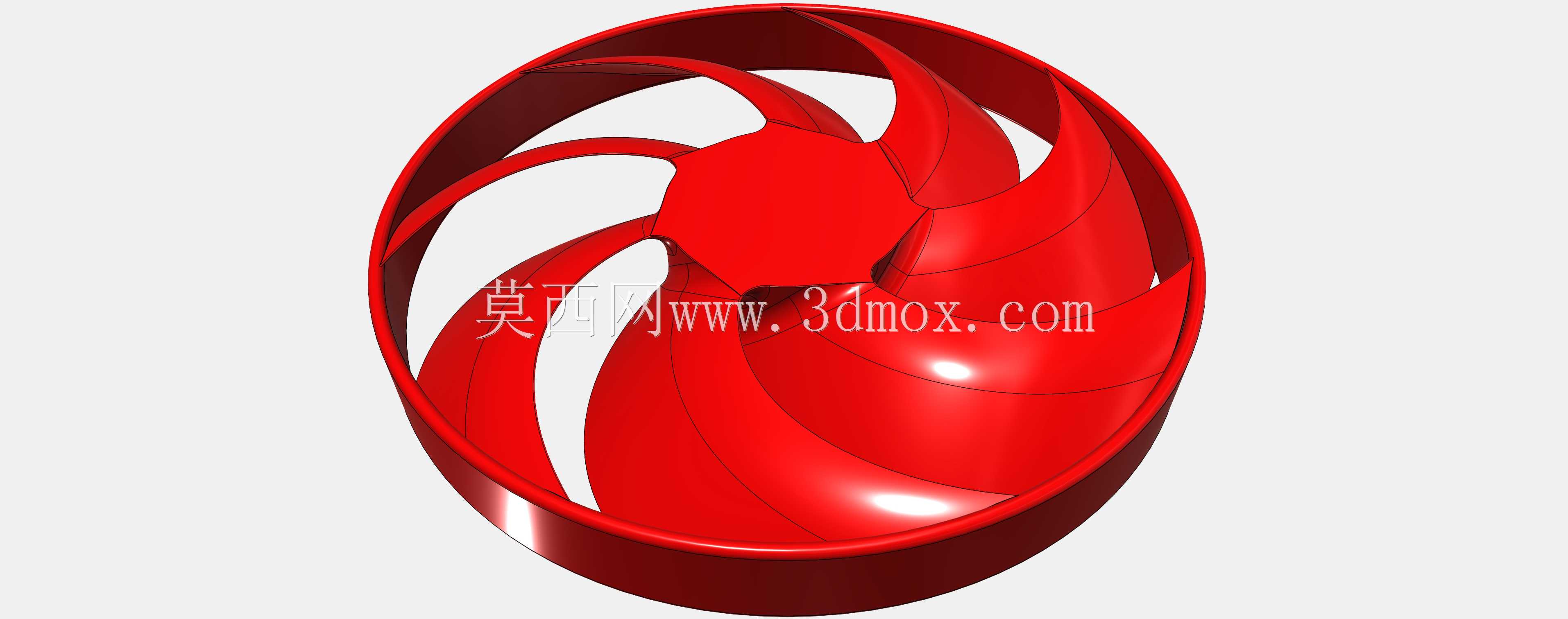

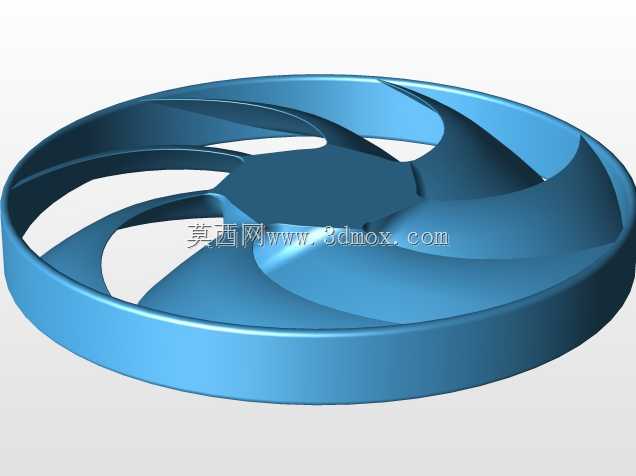

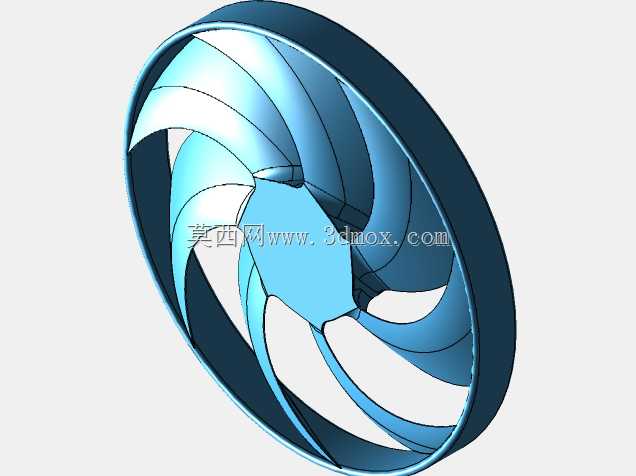

这款GPU冷却风扇的结构设计，首先要匹配台式机独立显卡的狭小安装空间，常规显卡PCB板上方留给散热模组的垂直高度普遍在20-30mm区间，风扇外框采用直筒式薄壁结构，侧壁厚度控制在1.2mm，既保证整体结构强度，也不会挤占鳍片的排布空间，外框边缘预留的三个定位凸点，刚好对应显卡散热支架上的标准安装孔位，安装时不需要额外做转接治具，直接卡入后用螺丝锁紧即可，定位公差控制在0.1mm以内，避免运转时出现偏心抖动。从实际应用场景来看，这类风扇主要服务于高功耗GPU的主动散热环节，当GPU核心负载升高、核心温度突破阈值时，风扇启动带动气流定向穿过散热鳍片间隙，把鳍片上从核心传导过来的热量快速带走到机箱风道内，相比普通轴流风扇，这款采用的后倾式离心叶轮设计，在相同转速下能产生更高的风压，即便鳍片排布密度达到每英寸12片，气流也能顺利穿透鳍片层，不会出现风阻过大导致风量骤降的问题。设计过程中，叶轮的叶片曲面是反复调整的核心部分，每片叶片的进口角和出口角都经过流道模拟优化，入口处顺着气流吸入方向做圆弧过渡，减少进气端的紊流噪音，出口端的角度刚好匹配外框内壁的导流方向，让气流能均匀吹向整个鳍片区域，不会出现鳍片局部无风的散热死角。叶轮中心的轴孔采用D型切面设计，和电机输出轴的配合间隙控制在0.05mm，既方便装配时压入，也能避免长期运转后轴孔和转轴之间出现打滑空转的问题，轴孔周围的轮毂部分做了加厚处理，厚度达到3mm，平衡高速旋转时的离心力，防止叶轮长时间运转后出现形变。另外，风扇的进风面做了内凹的弧形导风边，能把显卡上方区域的气流更顺畅地导入叶轮中心，减少进气阻力，外框的出线位置预留了2mm宽的走线槽，风扇供电线可以顺着槽位走到PCB的供电插针处，不会和周边的电容、电感元件产生干涉。在实际选型匹配时，这款风扇的安装孔位兼容市面上主流的公版、非公版显卡散热模组，不需要对原有散热结构做切割修改，叶轮做了动平衡校正，剩余不平衡量控制在G2.5等级以内，转速拉满时的振动幅度控制在0.02mm以内，不会带动散热鳍片产生共振异响，能长期稳定在高负载工况下运行。
