电脑CPU散热风扇防护格栅结构设计

日常做电脑机箱散热结构选型时，这类方形风扇格栅是接触频次极高的小部件，别看着结构简单，实际对散热效率、防护等级、安装适配性的影响一点都不小。很多刚入行的结构工程师做散热设计时，容易只盯着风扇本身的风压风量参数，忽略前端格栅的导流与遮挡影响，最后做出来的整机散热表现差一截，还要回头改格栅的栅条角度、开孔率，平白耽误项目进度。

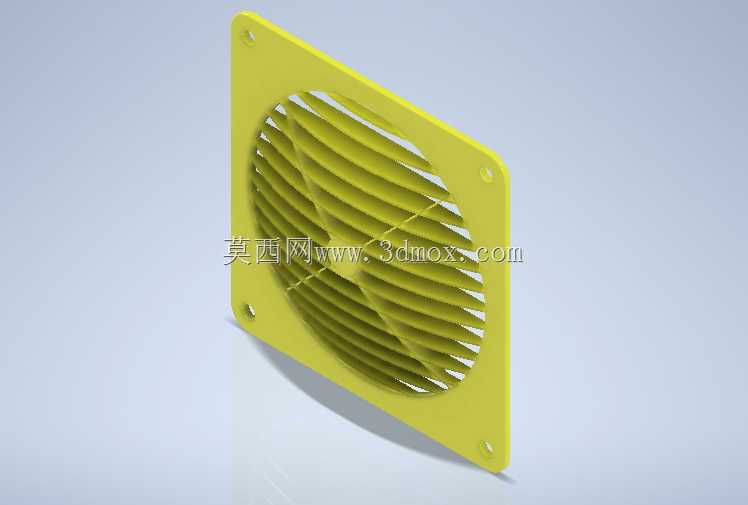

这款格栅采用标准方形安装法兰设计，四个角预留的安装孔位完全匹配常规120mm规格轴流散热风扇的孔距，安装时不需要额外做转接支架，直接通过自攻螺丝或者橡胶减震钉就能和风扇边框、机箱钣金位锁紧固定，安装边界完全贴合市面主流台式机CPU散热风扇、机箱排风风扇的装配尺寸，不会出现孔位错位、和周边内存、供电散热装甲干涉的问题。

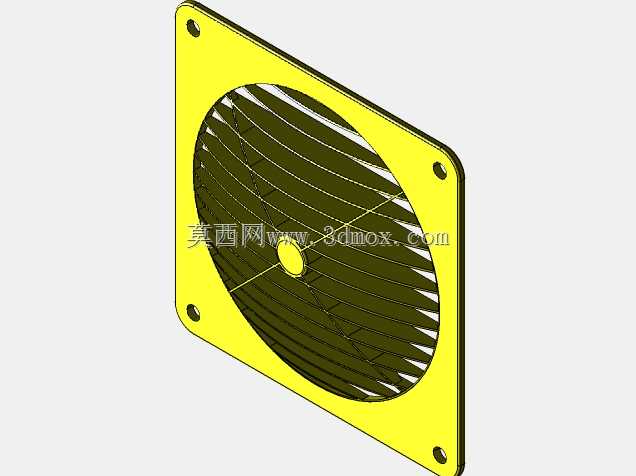

从功能设计上看，格栅的弧形导流栅条是核心结构，不是简单做直条镂空就行：栅条顺着风扇出风的旋向做了倾斜弧度，一方面能把风扇吹出的旋转气流梳理成更平顺的轴向气流，减少气流穿过格栅时的紊流噪音，另一方面能在保证70%以上开孔率的前提下，形成足够的物理防护屏障，避免机箱内部的线材脱落被卷入高速旋转的风扇扇叶，也能防止外部杂物、安装时掉落的螺丝直接打到扇叶造成扇叶崩裂。

实际应用场景里，这类格栅除了用在台式机CPU散热器的风扇外侧，工控机箱、服务器机架的散热风扇位、小型风冷设备的通风口也能通用，只要安装孔距匹配，就能同时兼顾通风散热和安全防护的需求。设计时栅条的厚度做了均匀控制，既不会因为壁厚太薄导致注塑成型时出现缺胶、翘曲变形，也不会因为壁厚过厚在表面产生缩痕，影响装配平整度，法兰边的厚度和栅条根部做了圆角过渡，能避免长期受风扇振动出现根部断裂的问题，整体结构完全满足消费电子散热配件的长期使用可靠性要求。
