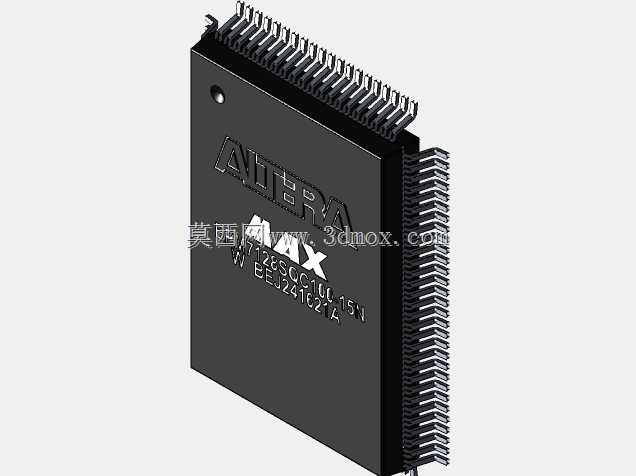

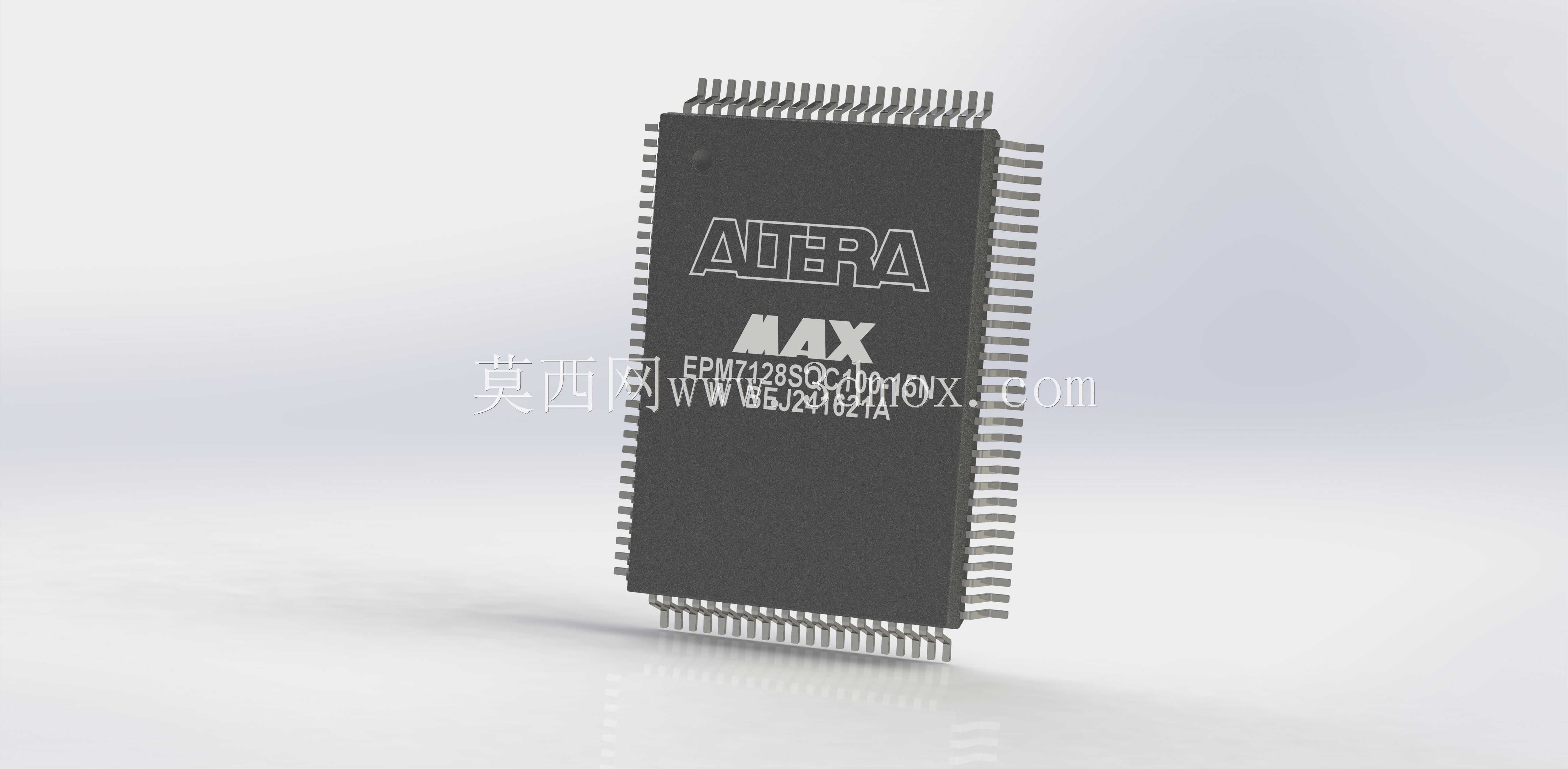

Altera MAX7000S系列CPLD芯片三维结构

在工业控制板卡、嵌入式逻辑开发、通信接口转换等场景中，这类高密度可编程逻辑器件是核心逻辑承载单元，可完成时序控制、信号译码、接口协议转换等多种定制化逻辑功能，无需改动硬件电路即可通过重新烧录程序调整逻辑功能，大幅缩短硬件迭代周期，降低小批量定制设备的开发成本。本次构建的三维结构完全还原该款QFP封装器件的真实外形，引脚排布严格遵循器件手册的引脚间距、引脚数量与排布规则，本体的标识刻印、定位孔位置、边角倒角都和实物完全一致，可直接用于PCB布局的干涉检查、整机结构装配仿真，也可用于教学演示、产品宣传渲染场景。做这类封装器件的三维建模时，首先要确认封装的尺寸边界，包括本体的长宽高、引脚伸出长度、引脚成型角度、引脚共面度公差，这些参数直接影响后续PCB装配时的焊接适配性，若引脚位置偏差超过0.1mm，就可能在SMT贴片时出现虚焊、引脚桥接的问题。建模过程中先绘制本体的基础实体，区分塑封本体与金属引脚的材质差异，塑封部分做哑光磨砂质感处理，金属引脚保留镀锡的金属光泽，本体表面的丝印标识按照实物的位置、字号做凹凸刻印效果，还原真实器件的外观细节。安装边界方面，该器件采用100引脚QFP封装，四个侧面均匀排布鸥翼型引脚，布局时需要在器件四周预留至少2mm的操作空间，满足SMT贴片吸嘴取件、返修时热风枪操作的空间要求，器件下方可根据散热需求预留铺铜区域，无需额外预留过高的高度空间，本体厚度仅几毫米，适配绝大多数板卡的堆叠安装要求。在结构验证环节，可将该模型导入装配体，检查周边接插件、结构件、散热片是否和器件本体或引脚存在干涉，提前规避生产时的装配冲突，也可用于生成装配指导文档的爆炸视图，让生产人员清晰识别器件的安装方向与位置。
