扩声用号筒式扬声器结构设计

这类号筒结构的扬声器部件，多应用在户外扩声、场馆广播、工业厂区提示告警、车载喊话装置这类需要提升声压传输距离的场景中，核心作用是通过号筒的声阻抗匹配特性，把驱动单元发出的声波进行导向聚拢，降低声波扩散过程中的声能损耗，让有效传播距离比直射式扬声器提升40%以上，同时能优化中高频段的指向性，减少不必要的旁瓣声能浪费。

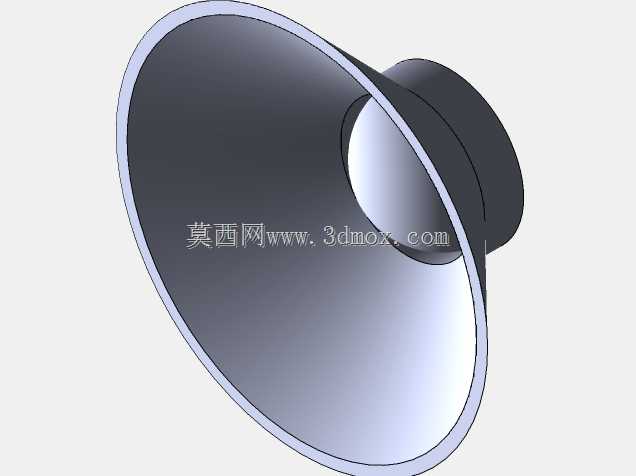

设计过程中首先要考虑的是号筒的张角曲线，本次结构采用指数型张角轮廓，从喉部衔接驱动单元的小直径接口，逐步平滑过渡到口部的大尺寸扩声面，整个曲面过渡没有突变折角，避免声波在结构内部形成驻波反射造成的声染色。喉部的安装接口做了等直径的圆柱配合段，配合端面的止口结构，能和常见的压缩驱动单元直接适配，安装时不需要额外做转接结构，配合面预留的密封槽可以加装橡胶密封圈，避免户外使用时雨水、灰尘从衔接缝隙进入驱动单元内部造成损坏。

从安装边界来看，号筒口部的外翻边做了均匀的壁厚加强，整个号筒主体壁厚保持均匀一致，既可以采用注塑工艺批量生产，也可以通过钣金旋压加工成型，不会出现壁厚突变导致的成型缺陷。号筒尾部的安装座做了径向的加强筋结构，在和支架固定时能承受足够的抗风载强度，即使在户外高架安装遇到强风天气，也不会出现结构共振或者断裂问题。

结构设计时还兼顾了不同安装场景的适配性，尾部安装座预留的通用安装孔位，既可以适配水平支架安装，也能适配俯仰角度调节的支架结构，不需要额外修改孔位就能满足不同投射角度的调整需求。整个号筒的内表面做了光滑过渡处理，没有凸起或者凹陷的结构，能减少声波在内部传递时的紊流损耗，保证声能传递的效率。外表面的流线型轮廓除了降低风阻之外，也能减少户外使用时的积水积灰问题，倾斜的曲面可以让雨水自然滑落，不会在结构表面积存造成腐蚀。

在实际选型适配时，该结构的喉部尺寸匹配常规的1英寸喉口压缩驱动单元，号筒的截止频率设计覆盖常用的语音扩声频段，不需要额外搭配分频结构就能满足大部分公共广播、扩声提示的使用需求，整体结构没有易损的活动部件，安装完成后长期使用的维护成本极低，适合在环境相对复杂的工业场景、户外场景长期使用。
