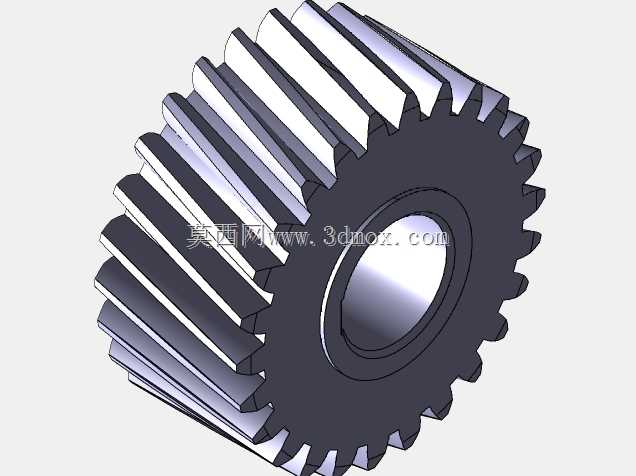

高精度工业传动斜齿轮结构设计

这款斜齿轮主要应用于平行轴间的动力传递场景，在重载、高速传动的工况下表现稳定，常见于工业减速机、机床主轴传动箱、输送线驱动单元以及重型工程机械的变速机构中，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从一端逐步接触到完全啮合再到逐步脱离，能大幅降低传动过程中的冲击、振动与运行噪音，适合对传动平稳性有较高要求的连续作业设备。从结构设计来看，轮齿采用螺旋角排布，齿向与齿轮端面存在固定夹角，啮合重合度相较同参数直齿轮提升明显，单齿承受的载荷被分散到更长的接触线上，能有效降低齿面局部接触应力，延长轮齿的疲劳寿命，中心设置的通孔用于与传动轴配合安装，孔壁可根据装配需求设计键槽或过盈配合公差，保证扭矩传递过程中不出现相对滑移。设计过程中首先需要匹配传动系统的额定扭矩、输入转速与传动比要求，确定齿轮的模数、齿数、齿宽以及螺旋角参数，螺旋角的取值通常会兼顾轴向力大小与传动平稳性，角度过大会导致支撑轴承承受过大轴向载荷，角度过小则无法发挥斜齿轮的平稳传动优势，齿宽的设定需要结合安装空间与载荷分布均匀性，避免齿宽过大导致的偏载问题。齿廓采用标准渐开线齿形，建模过程中通过螺旋扫掠生成轮齿实体，保证齿面的连续顺滑，齿顶与齿根均做了合理的圆角过渡，避免应力集中导致的轮齿断裂风险。安装边界方面，齿轮的外径、齿宽、中心孔直径均需要适配所在传动箱的内部空间，与配对齿轮的中心距公差需要严格控制，保证啮合侧隙处于合理范围，侧隙过小会导致运转卡滞、齿面磨损加剧，侧隙过大则会引发回程误差，影响传动精度，装配时需要保证齿轮与轴的同轴度，避免运转过程中出现径向跳动，同时配套选用能承受径向与轴向复合载荷的轴承，抵消斜齿轮传动产生的轴向分力。在实际设备运行中，这类斜齿轮通常搭配润滑油进行飞溅润滑或压力润滑，齿面精度可根据使用场景加工到对应等级，高精度等级的斜齿轮可用于精密传动设备，普通精度等级则适用于一般工业传动场景，能在长时间连续运转中保持稳定的传动比，不会出现瞬时转速波动，有效保障整套传动系统的运行可靠性。
