U型钣金电源外壳结构设计

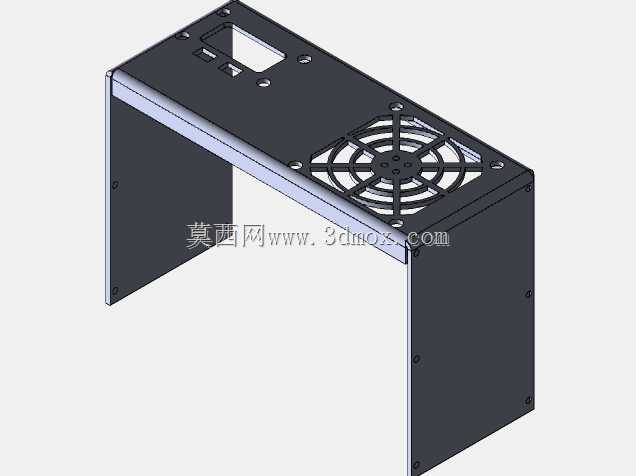

这款U型钣金电源壳体，是工业电气设备供电单元的核心防护结构件，主要应用于工控机柜、嵌入式工业设备、小型自动化装置的内置电源模块封装场景，承担电源模块的物理防护、电磁屏蔽、散热导流以及安装定位的多重作用。从结构形态来看，整体采用三面围合的U型折弯成型方案，省去了额外的拼接焊缝，既提升了壳体整体的结构刚性，也减少了装配环节的零件数量，降低批量生产时的组装工时。顶面预留的矩形开孔是电源输入输出接口的避让位，周边的小型安装孔用于接口端子的固定锁紧，避免接线后端子出现松动移位；顶面一侧集成的轴流风扇安装位，采用格栅式通风孔设计，孔位排布匹配标准80mm轴流风扇的安装孔距，格栅筋条宽度经过核算，既能够阻挡大尺寸异物进入电源内部，也不会过度阻挡风道，保证电源工作时内部热量能够随风扇气流快速排出，避免功率器件过热降额。两侧立面的阵列小孔是壳体与设备安装基面的固定孔位，孔位间距按照通用电源安装的标准尺寸排布，同时兼顾了电磁屏蔽的连续性要求，孔位直径控制在3mm以内，避免电磁泄漏超出工业设备的EMC标准要求。设计过程中，折弯边预留了合理的折弯止裂槽，避免钣金折弯时转角处出现撕裂变形，折弯内R角匹配板材厚度设置，保证折弯后尺寸精度控制在±0.1mm范围内，能够与电源内部的PCB板、功率器件、散热片实现无干涉装配。壳体的开口侧预留了封底安装的翻边与螺丝孔位，后续装配封底盖板后即可形成完整的封闭防护腔体，翻边处的平整度经过工艺校核，保证盖板装配后缝隙均匀，不会出现翘边问题。安装边界方面，整体尺寸适配常规150W-300W工业开关电源的模块尺寸，内部净空预留了器件引脚的安全距离，避免高压引脚与钣金壳体之间出现爬电距离不足的问题，所有钣金边缘都做了去毛刺处理，避免装配过程中划伤操作人员或者损坏内部导线绝缘层。在实际设备应用中，这类钣金壳体能够适配多粉尘、轻度振动的工业车间环境，板材选用冷轧钢板做喷塑处理，表面绝缘电阻满足电气安全要求，同时具备一定的抗腐蚀能力，能够在常规工业环境下长期稳定使用，不需要额外做表面防护处理。
