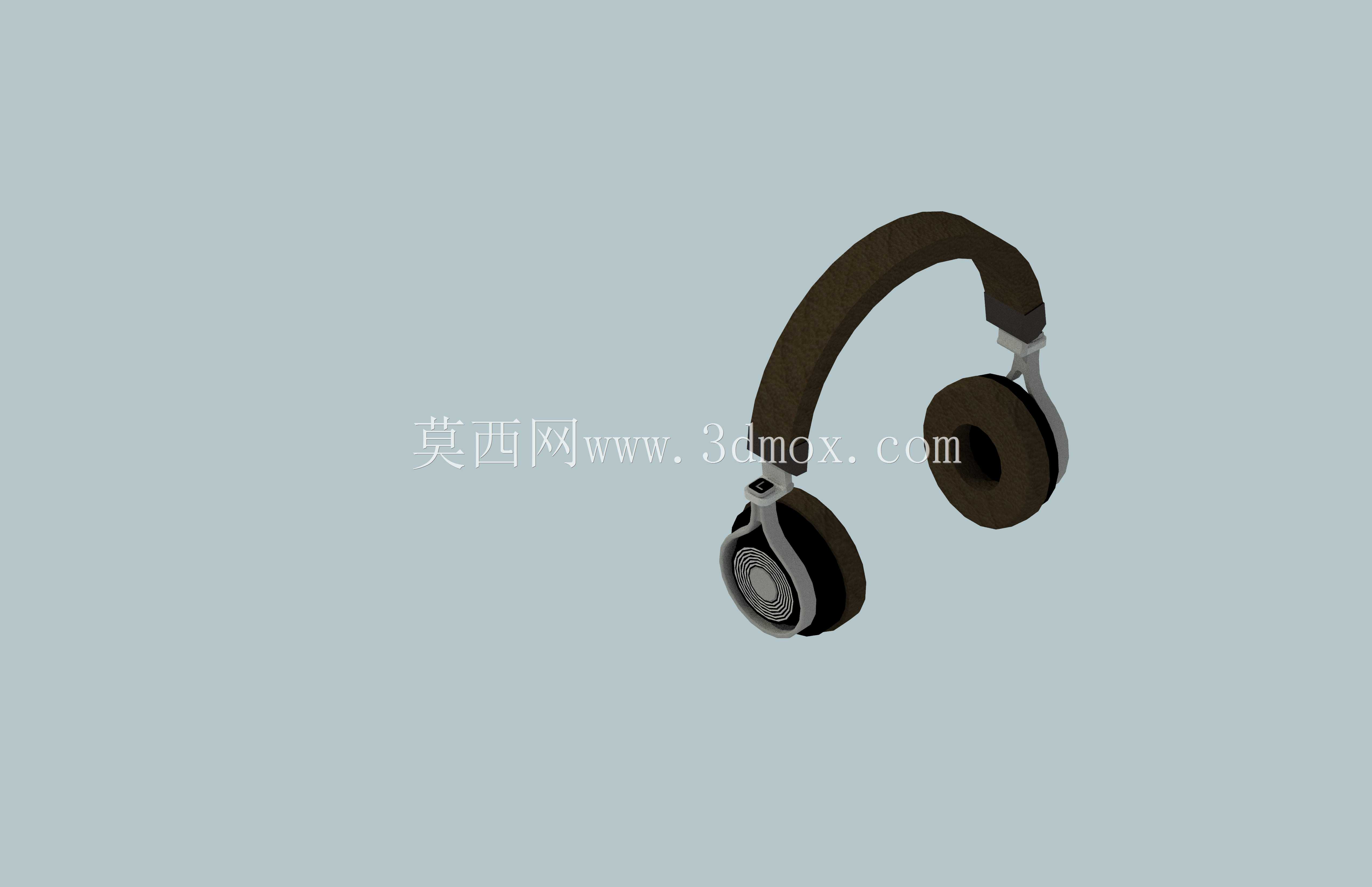

头戴式有线耳机外观结构三维数模

日常做消费电子结构验证时，这类头戴式耳机的数模常用来配合声学腔体、佩戴舒适度的仿真校核，先从佩戴受力逻辑说起，头梁部分采用弧形过渡设计，整体曲率匹配成年人头围的平均曲面弧度，内侧预留的软质垫层安装槽深度控制在8mm，既能够保证佩戴时头部压力分散，也不会因为垫层过厚导致整体头梁高度超出常规收纳空间的尺寸边界。两侧耳罩的连接转轴处预留了15度的前后摆动余量、20度的上下俯仰调整空间，能够适配不同耳位、不同头型的佩戴贴合需求，避免佩戴时出现耳罩压耳、漏音的问题。耳罩部分采用圆形封闭式结构设计，外圈的软质耳垫安装槽宽度设置为12mm，能够完整包裹住成年人耳廓区域，形成相对封闭的声学腔体，减少外界环境噪音的传入，同时也能降低耳机发声单元的声音外泄。发声单元的安装位设置在耳罩内侧中心位置，预留的单元安装直径为40mm，适配常规动圈发声单元的安装尺寸，单元后方的腔体空间做了平滑曲面过渡，避免腔体内部出现直角结构导致声波反射形成驻波，影响实际听感。走线结构从头梁内侧的隐藏线槽布置，从两侧转轴处穿入连接到耳罩内部的发声单元，线槽的宽度设置为3mm，能够容纳常规的双芯音频线材，同时线槽边缘做了圆角处理，避免调整头梁长度时线材被外壳棱角磨损。头梁的伸缩调节结构设置在两侧连接臂位置，每侧预留了30mm的调节行程，调节档位的卡位结构做了等距分布，每档间隔5mm，用户可以根据自身头围尺寸调整到合适的佩戴长度，卡位的阻尼力度经过结构优化，调整时不会出现过松滑落、过紧难以扳动的问题。从实际应用场景来看，这类数模除了用于产品开模前的结构干涉检查，还可以用于电商产品渲染、虚拟场景的数码道具搭建，也能给入门结构设计从业者做消费电子产品结构设计的参考案例，建模时各个部件的装配间隙都按照实际量产的公差要求预留，外壳壁厚控制在1.8mm，符合常规注塑工艺的成型要求，避免出现壁厚不均导致的注塑缩痕、翘曲问题。耳罩外侧的装饰盖做了同心圆纹理设计，既能够提升外观的精致感，也不会因为过于复杂的曲面增加模具加工的难度，装饰盖和耳罩外壳采用卡扣式连接，预留的卡扣位置均匀分布在装饰盖内侧，装配后缝隙控制在0.15mm以内，保证外观的整体性。
