立式斯特林热机结构三维设计模型

　　在小型热能转换演示、低品位余热利用试验、教学实训装置开发场景中，这类立式布置的斯特林循环动力装置是很常见的实物载体，区别于内燃机依赖燃料爆燃做功的逻辑，它依靠封闭腔体内工质的周期性受热膨胀、冷却压缩完成动力输出，整个做功过程没有气门开闭的复杂配气结构，运行振动与噪音水平远低于同功率等级的内燃机，很适合作为高校工程热物理课程的演示教具，也可用于小型温差发电场景的前端动力输入单元。

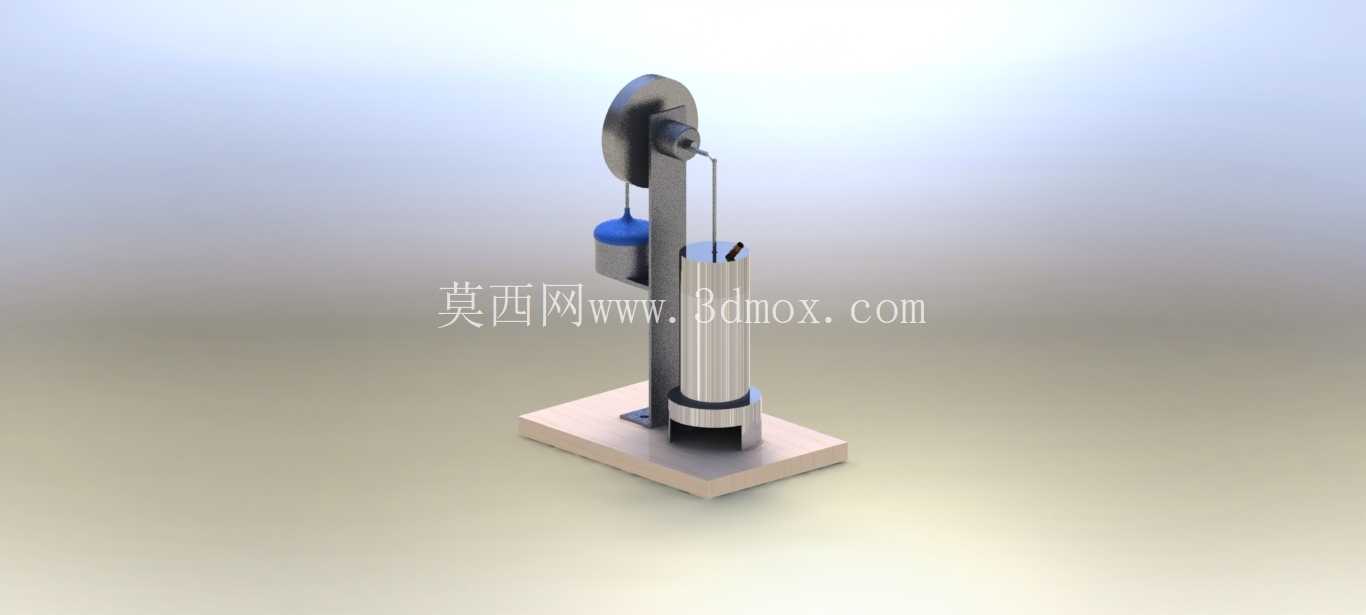

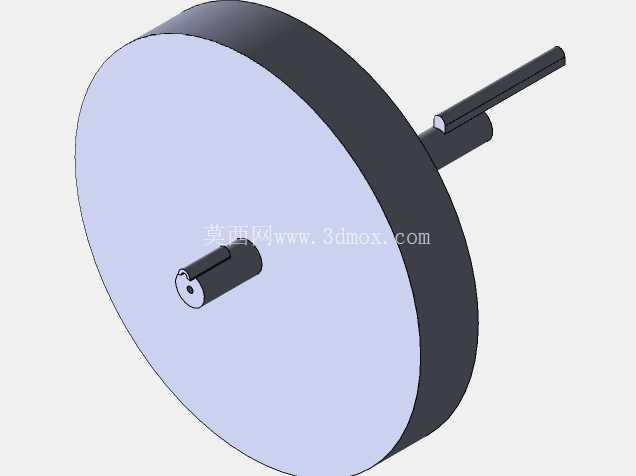

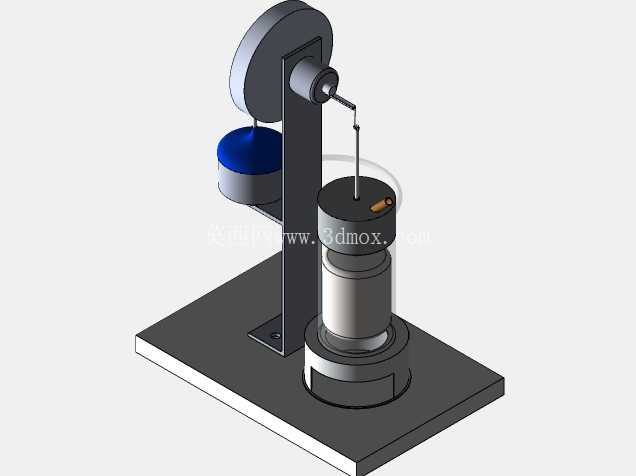

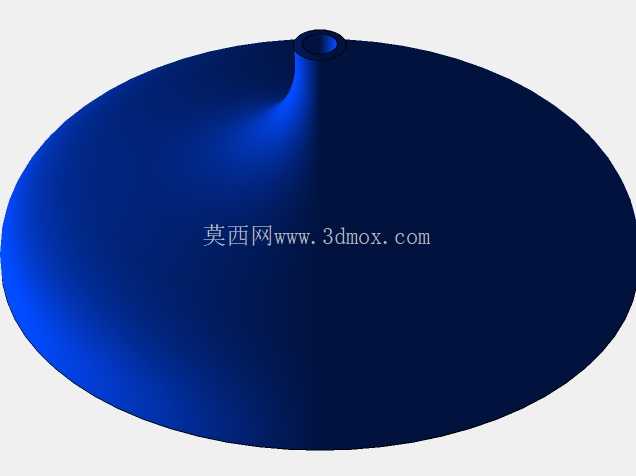

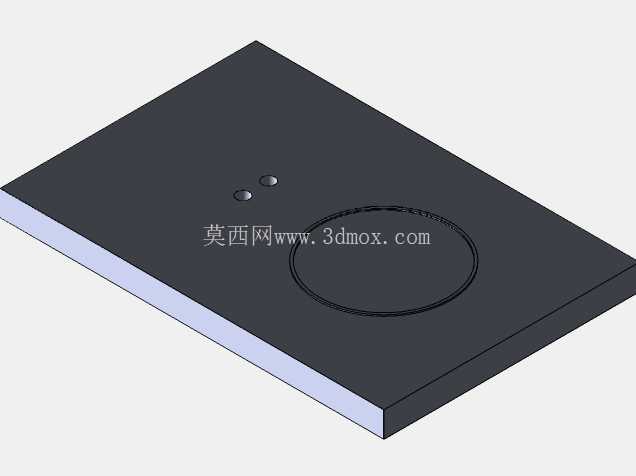

　　从结构设计逻辑来看，这套装置采用单缸立式布局，将置换气缸与动力气缸同轴布置在方形金属安装底座上，底座预留了四个沉头安装孔位，可直接固定在木质或金属试验台面上，安装边界尺寸控制得十分紧凑，整体占地范围不超过200mm见方，垂直方向总高度约320mm，不需要额外预留过大的周边操作空间，日常搬运、台架固定都很方便。上部的飞轮采用偏心轮结构集成曲柄功能，直接通过短轴连接动力活塞的连杆端，省去了单独的曲柄销装配工序，既压缩了上部结构的轴向尺寸，也减少了传动环节的连接间隙带来的回程误差。

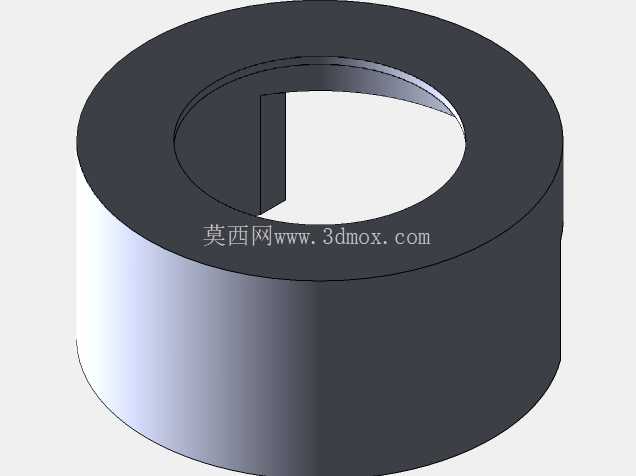

　　做功端的置换活塞采用薄壁不锈钢筒体结构，和气缸壁之间保留了0.02mm左右的均匀配合间隙，既保证工质在冷热腔之间流动时不会出现过量泄漏，也能避免活塞往复运动时出现卡滞；侧面布置的配重块通过细连杆和飞轮偏心位置连接，主要作用是平衡活塞往复运动产生的惯性力，让飞轮整周转动时的扭矩输出更平顺，不会出现过死点时的卡顿问题。冷端采用外露式金属散热片结构，不需要额外外接冷却水路，依靠自然空气对流就能完成工质冷却，简化了附属配套装置的需求，热端直接在气缸底部预留加热位，可适配酒精灯、小型电加热片等多种热源，不需要定制专用的加热模块。

　　建模过程中需要重点关注几个配合公差的控制：首先是活塞与气缸的同轴度公差，必须控制在0.01mm以内，否则往复运动时会出现偏磨，直接导致装置无法正常循环做功；其次是连杆两端的铰接间隙，要预留0.005-0.01mm的活动量，既要保证铰接处转动灵活，也不能因为间隙过大造成飞轮转动时的旷量，影响动力输出的连续性；最后是飞轮的静平衡校准，建模时要在配重块位置预留重量调整的冗余结构，方便实物装配时通过增减配重来调整整轮的平衡状态，避免高速转动时出现整机晃动的问题。

　　从实际应用的适配性来看，这套结构可以直接拓展为小型温差发电装置的动力端，在飞轮轴端连接小型直流发电机，就能实现低品位热能到电能的转换，也可以作为科普展品的核心结构，透明的气缸侧壁可以直观展示内部活塞的运动过程，帮助观察者理解斯特林循环的工作原理。安装底座的厚度设计为8mm，采用铝合金材质加工，既保证了整机的支撑刚性，也不会因为底座过重增加整体重量，台架固定时只需要四个M4的螺栓就能完成锁紧，不需要额外制作专用的安装支架。

　　在结构细节处理上，所有连杆的铰接位置都采用微型铜套作为转动衬套，建模时预留了衬套的压装间隙，避免实物装配时出现过盈量过大导致衬套变形的问题；飞轮的轮缘位置做了加厚处理，通过增加轮缘的转动惯量来储存做功冲程的能量，帮助活塞顺利越过上下止点，保证循环的连续性，不需要额外加装储能结构就能实现稳定的连续运转。整个装置的零件数量控制在20件以内，除了标准紧固件之外，其余结构件都可以通过普通车削、铣削工艺加工完成，加工门槛低，很适合个人爱好者或者教学实训场景下的小批量制作。
