CD-ROM托盘用RF-300CH直流驱动电机

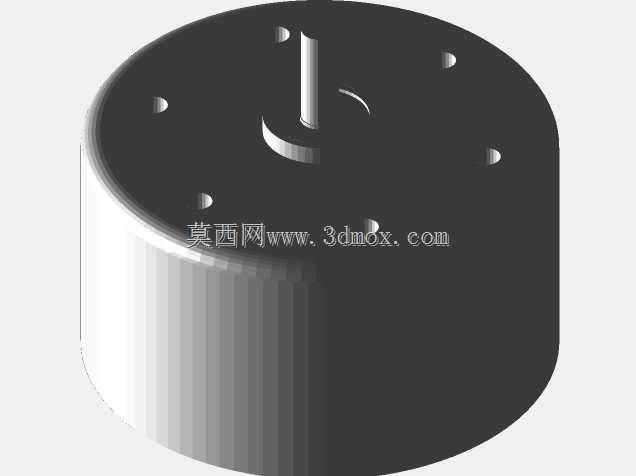

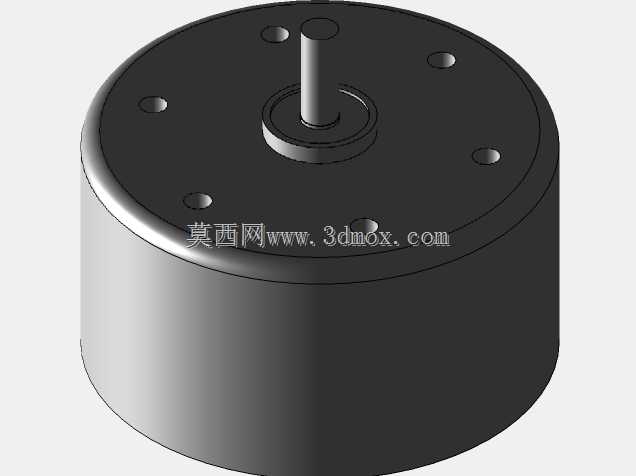

这款RF-300CH直流电机主要面向光存储设备的托盘驱动场景设计，在台式机内置光驱、外置光盘刻录机、老式车载CD播放器这类带光盘托盘进出机构的设备中，承担托盘伸缩的动力输出职能，也可经过简单参数适配后，用于小型自动出仓机构、迷你电动抽屉、低负载回转驱动装置这类对扭矩、转速要求不高的轻载驱动场景。从结构设计来看，这款电机采用圆形封闭式机壳结构，机壳主体为圆柱造型，端盖处预留了多个均匀分布的安装定位孔，安装时可通过螺丝直接将电机固定在设备的内部安装支架上，不需要额外设计复杂的抱紧固定结构，能有效缩减配套安装结构的设计复杂度，降低设备内部的空间占用。输出轴从端盖中心位置伸出，轴径与伸出长度匹配标准光驱托盘的传动齿轮组啮合尺寸，可直接和设备内部的减速齿轮组对接，不需要额外加装轴转接件，能减少传动链路的零件数量，降低装配环节的公差累积。设计这款电机的三维模型时，优先还原了实际产品的安装边界尺寸，机壳的外径、总长度、安装孔的中心距与孔径、输出轴的直径与有效配合长度都按照实物的装配公差要求做了还原，结构设计人员在做整机内部布局时，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸调整安装位。从功能特性上看，这款12V供电的直流电机属于低压小功率驱动部件，启动电流小，运行噪音低，输出转速适配托盘进出的速度要求，不会因为转速过快导致托盘弹出冲击力过大碰伤盘片，也不会因为转速过慢导致托盘进出卡顿。机壳采用金属冲压成型结构，既可以屏蔽电机运转时产生的电磁干扰，避免干扰光驱本身的光头读盘信号，也具备足够的结构强度，在设备受到轻微震动时不会出现机壳变形导致转子卡滞的问题。端盖的安装孔采用沉孔设计，固定螺丝锁紧后螺丝头不会突出端盖平面，不会和周边的传动零件产生运动干涉。在做配套结构设计时需要注意，电机的供电引线从机壳尾部引出，布局时要给引线留出足够的弯折空间，避免引线被挤压在机壳和设备壳体之间造成绝缘层破损；输出轴和传动齿轮的配合段要预留合理的轴向间隙，避免电机运转时的轴向窜动导致齿轮啮合卡滞；电机的安装面要和支架平面完全贴合，避免锁紧螺丝时电机出现偏斜，导致输出轴和齿轮组的同轴度超差，增大运转噪音和零件磨损。
