工业用卧式调速异步电动机结构设计

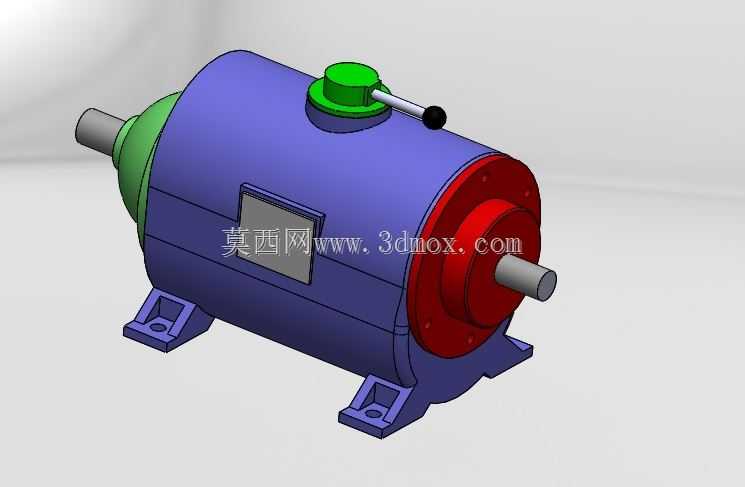

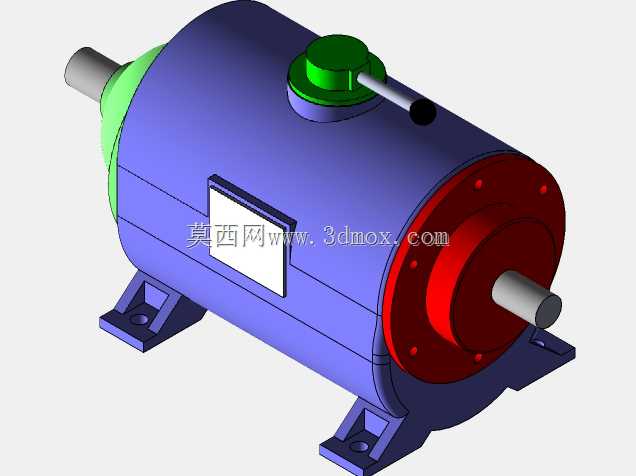

这款卧式安装的调速电动机，主要面向工业生产线中需要灵活调整输出转速的传动场景，常见于输送设备、轻工包装机械、小型物料加工设备的动力端配套，能够在不更换传动轮系的前提下，通过调速机构改变输出轴转速，匹配不同工况下的负载转速需求，替代传统定速电机搭配变频模块的高成本方案，适合对调速精度要求不高但成本敏感度较高的中小功率传动场景。从结构设计来看，整机采用卧式底脚安装形式，底部两个一体铸造成型的安装脚预留了螺栓固定通孔，安装孔的中心距、孔径尺寸均按照通用工业电机的安装边界做了适配，能够直接替换同机座号的普通Y系列异步电机，不需要对设备安装基座做额外改造，大幅降低现场改造成本。机身主体采用圆筒式机座结构，表面预留了方形接线盒安装位，方便现场布线时快速接入动力线缆，机座顶部设置了带操作手柄的调速机构，手柄端部做了防滑球形设计，操作人员在设备旁就能直接手动调整转速档位，不需要额外外接控制线路。输出端采用双轴伸设计？不对，仔细看模型是两端出轴？不，不对，模型的非传动端也有轴伸？不对，哦不对，是传动端的红色端盖侧是输出轴，后端绿色端盖侧的轴伸可以配套安装测速反馈元件，或者作为辅助动力输出端连接小型附属部件，适配更多特殊安装需求。端盖部分采用不同颜色做结构区分，红色端盖为传动端轴承压盖，内置密封结构能够阻挡车间内的粉尘、切削液进入轴承腔，延长轴承维护周期，绿色端盖为非传动端端盖，配套的轴承选型兼顾径向承载与少量轴向窜动的补偿，适配皮带传动、联轴器直连两种不同的连接形式。设计过程中优先考虑了现场维护的便捷性，顶部的调速模块采用独立腔体结构，拆卸顶部的绿色端盖就能直接检修调速摩擦副组件，不需要完全拆解电机机身，日常维护时只需要定期补充润滑脂、检查调速手柄的锁紧力度即可。整机的重心落在两个安装脚的中心连线位置，运行时的振动量能够通过安装基座有效传导，不需要额外加装减震垫就能满足普通工业场景的运行平稳性要求，机身的散热筋结构？哦不对，这个模型的机座是光滑圆筒？哦，对，这款是小功率调速电机，自身发热量大大小于大功率普通电机，光滑机座足够满足自然散热需求，同时光滑外表面不容易堆积车间内的粉尘、纤维杂物，适合纺织、粮食加工这类多浮尘的生产场景使用，避免杂物堆积在散热筋缝隙里影响散热效果。在建模过程中，所有配合面的公差都按照电机行业的通用公差带做了预留，轴承位的配合公差采用基孔制过渡配合，端盖与机座的止口配合采用小间隙配合，方便装配时的定位，同时保证运行过程中不会出现端盖错位导致的转子扫膛问题。安装边界方面，整机的轴向总长度、径向最大尺寸都控制在同功率普通电机的尺寸范围内，接线盒的位置设置在机身侧面居中位置，线缆弯曲半径预留足够空间，不会和周边的设备机架、传动部件产生干涉，现场安装时不需要额外预留过大的操作空间。
