三翼构型小型空间探测飞行器结构设计

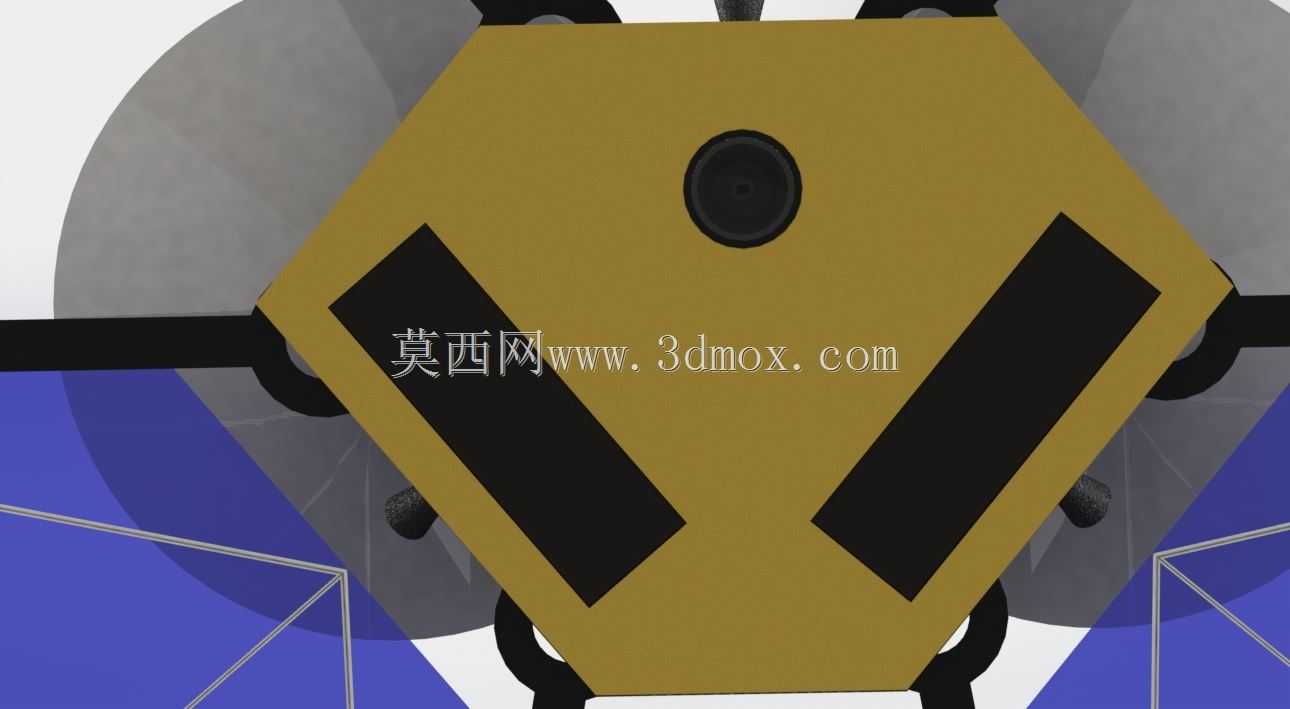

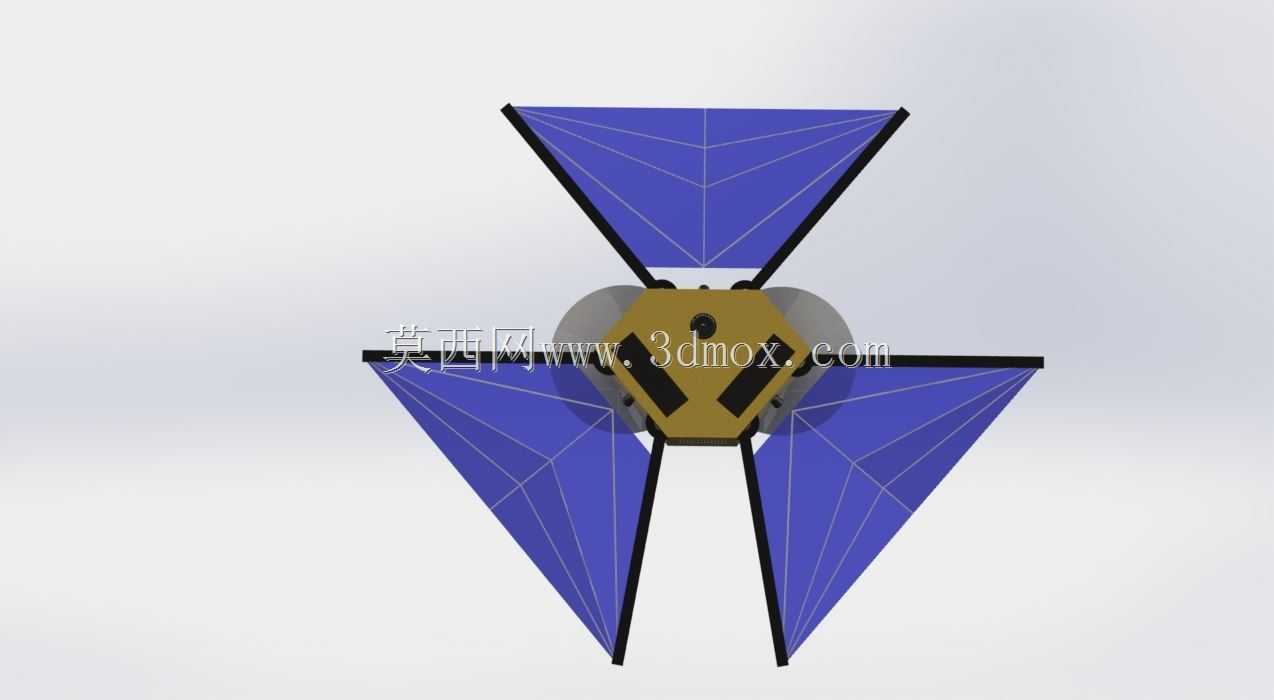

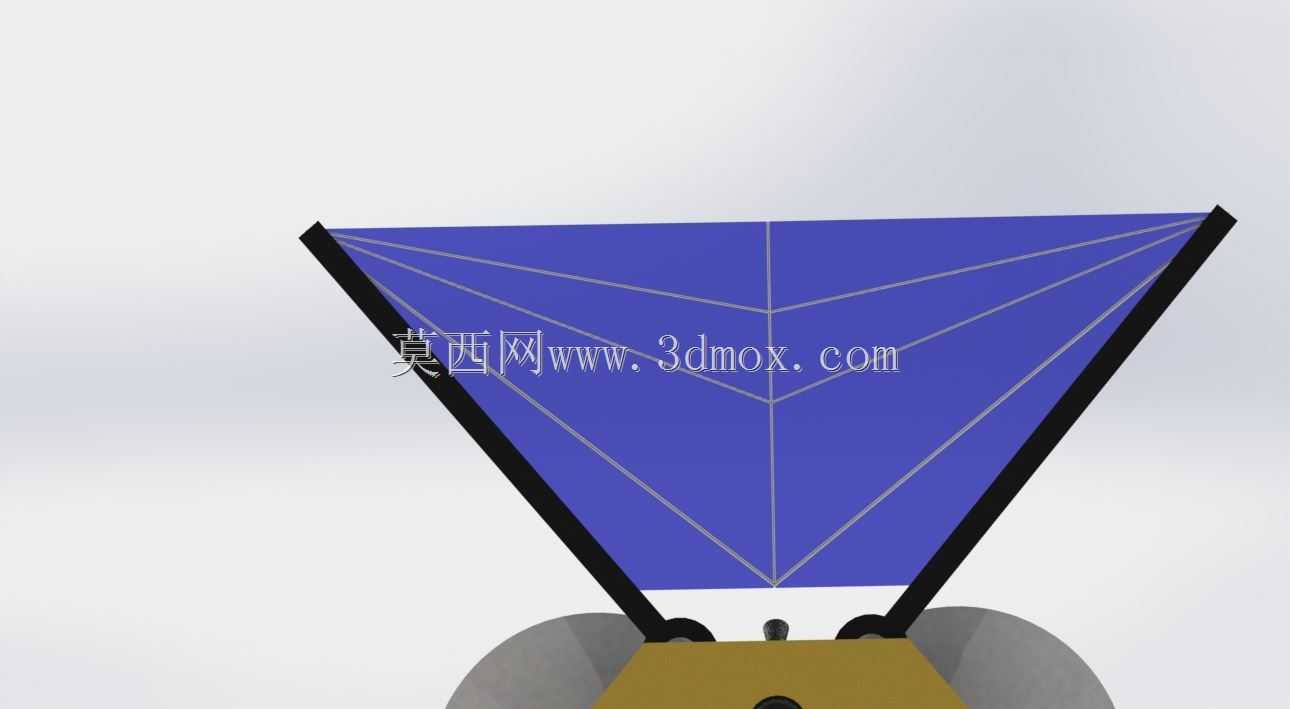

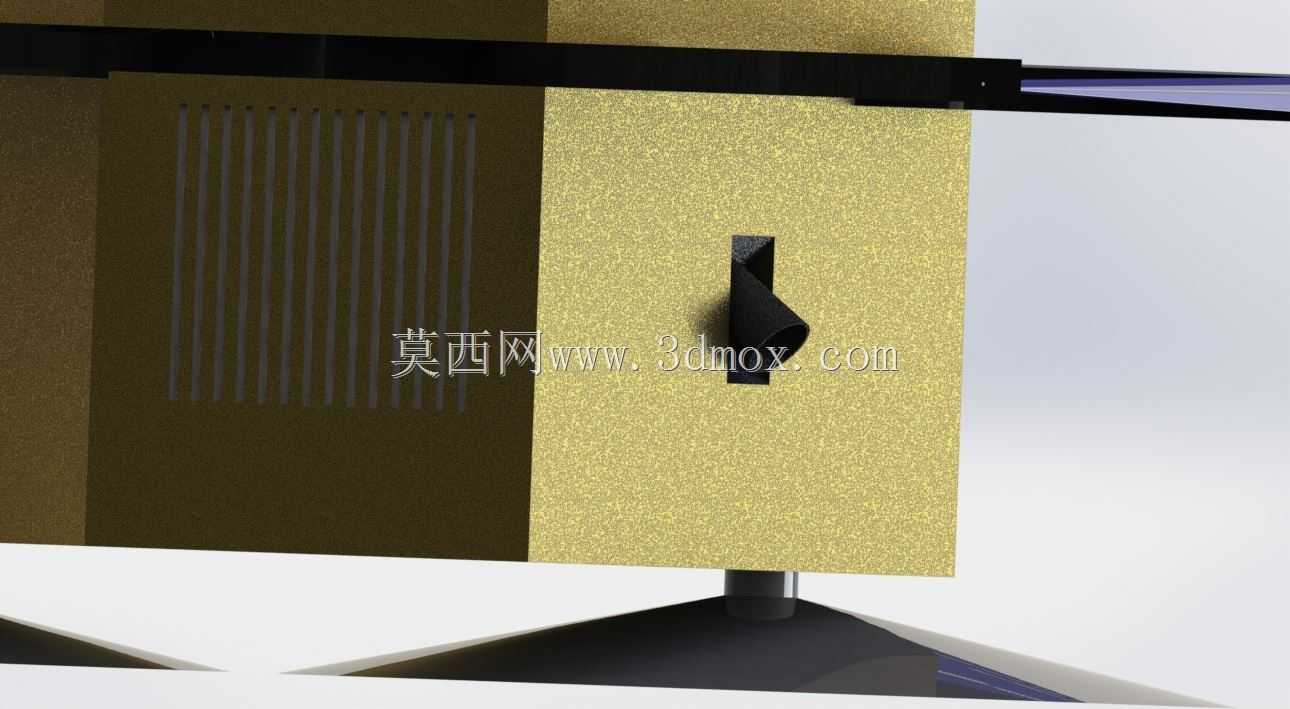

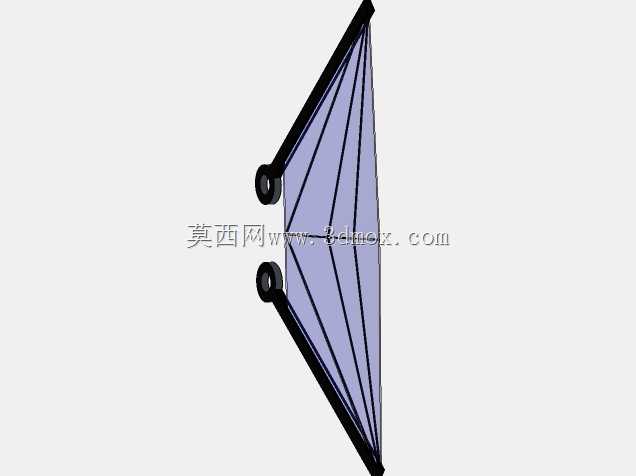

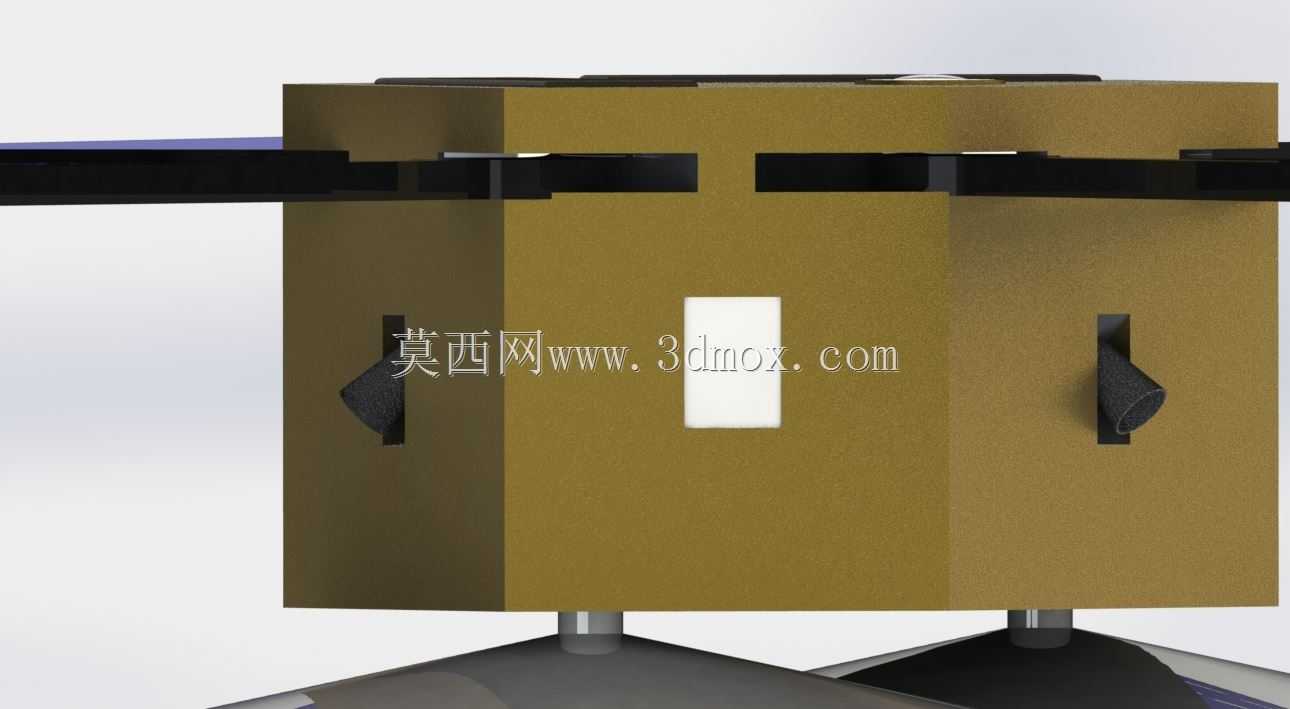

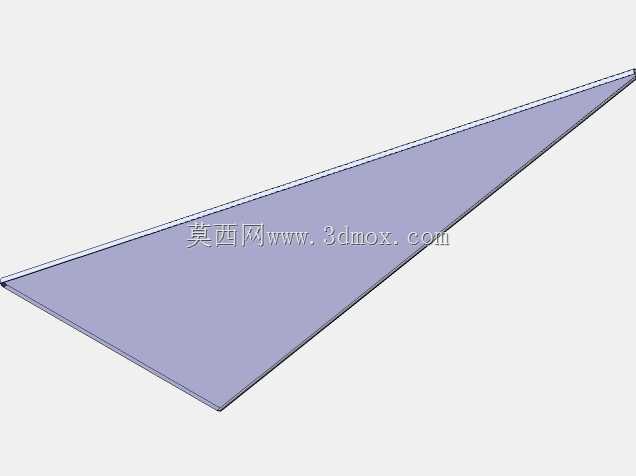

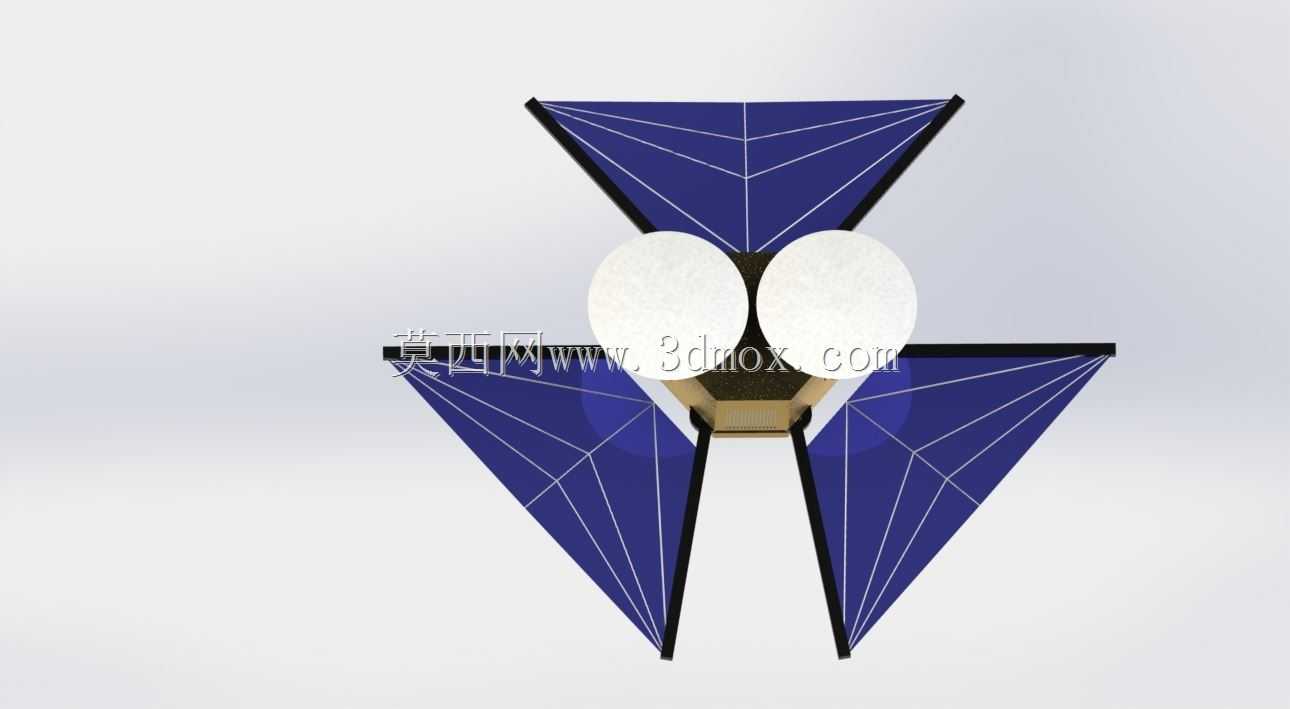

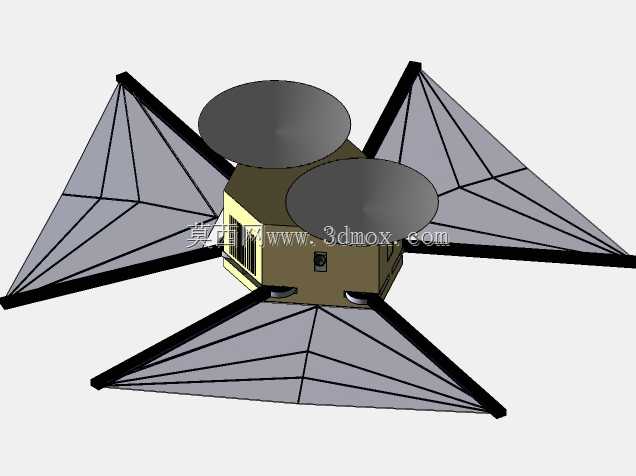

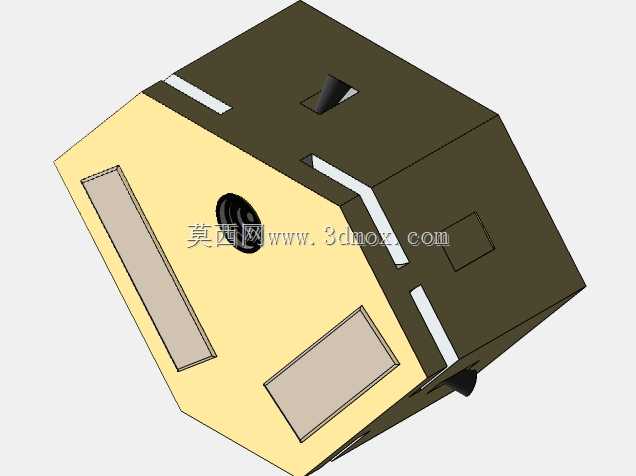

该结构采用中心对称三翼布局，核心舱段为近似正六边形的承载主体，三个展开翼面沿周向120度均布，这种布局在空间运行时可实现无偏置的惯量分布，降低姿态控制过程中的动量轮补偿负荷，适配近地轨道的空间环境探测、在轨技术验证类任务场景。从结构设计逻辑来看，中心舱段集成了星载计算单元、姿控组件、通信模块与能源管理单元的安装接口，舱体外壳采用轻量化承力结构，预留的标准安装孔位可适配不同载荷模块的快速换装，无需对主承力框架做二次加工即可调整任务载荷配置，大幅缩短方案迭代周期。三个翼面为太阳能电池阵安装基板，采用三角形构型的桁架支撑结构，相比传统矩形翼面，三角形结构的面内刚度更高，在发射阶段的过载工况下，翼根处的弯矩分布更均匀，可降低翼根连接结构的设计重量，同时展开后三个翼面的受晒覆盖范围更广，在低轨运行的任意姿态下，至少有两个翼面可接收到太阳入射光，保障能源供给的稳定性。翼面与中心舱段的连接采用铰接式展开锁定机构，发射阶段翼面沿舱体轴向折叠收拢，可适配小型运载火箭的整流罩包络边界，入轨后通过火工品或记忆合金驱动解锁，翼面展开到位后自动锁定，形成刚性支撑结构，锁定后的翼面与舱体的连接刚度可满足在轨姿态调整时的动态响应要求，避免翼面颤振对星载敏感器精度造成干扰。从安装边界来看，收拢状态下整体外轮廓可适配直径不超过300毫米的圆柱包络，展开后翼尖的最大回转半径控制在450毫米范围内，整体干重可控制在8千克以内，适配立方星级别的发射搭载需求。中心舱段的端面预留有标准的星箭对接接口，可兼容通用的立方星分离机构，无需定制专属的转接结构。在功能设计上，该构型没有采用复杂的可动太阳翼驱动机构，依靠对称布局实现能源接收的全覆盖，减少了活动部件数量，降低了在轨故障概率，适合短周期、低成本的空间探测任务，比如近地轨道大气参数采集、空间辐射环境监测、业余无线电通信中继等场景，结构的模块化设计也可根据任务需求调整翼面尺寸，若需要更大的能源供给功率，可在不改变中心舱段接口的前提下，更换更大面积的翼面基板，仅需重新校核展开后的整体惯量与结构强度即可，具备较强的任务适配性。
