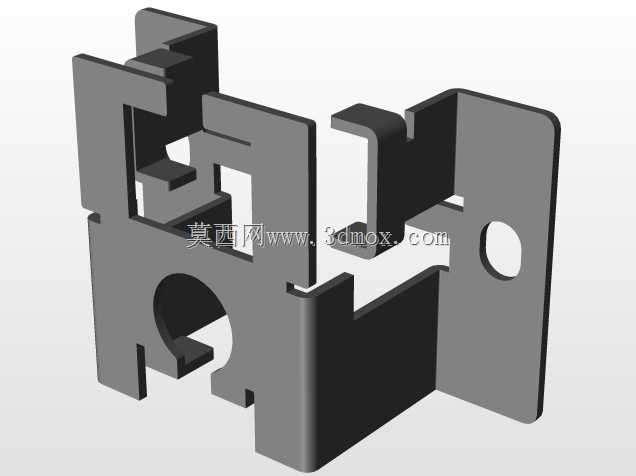

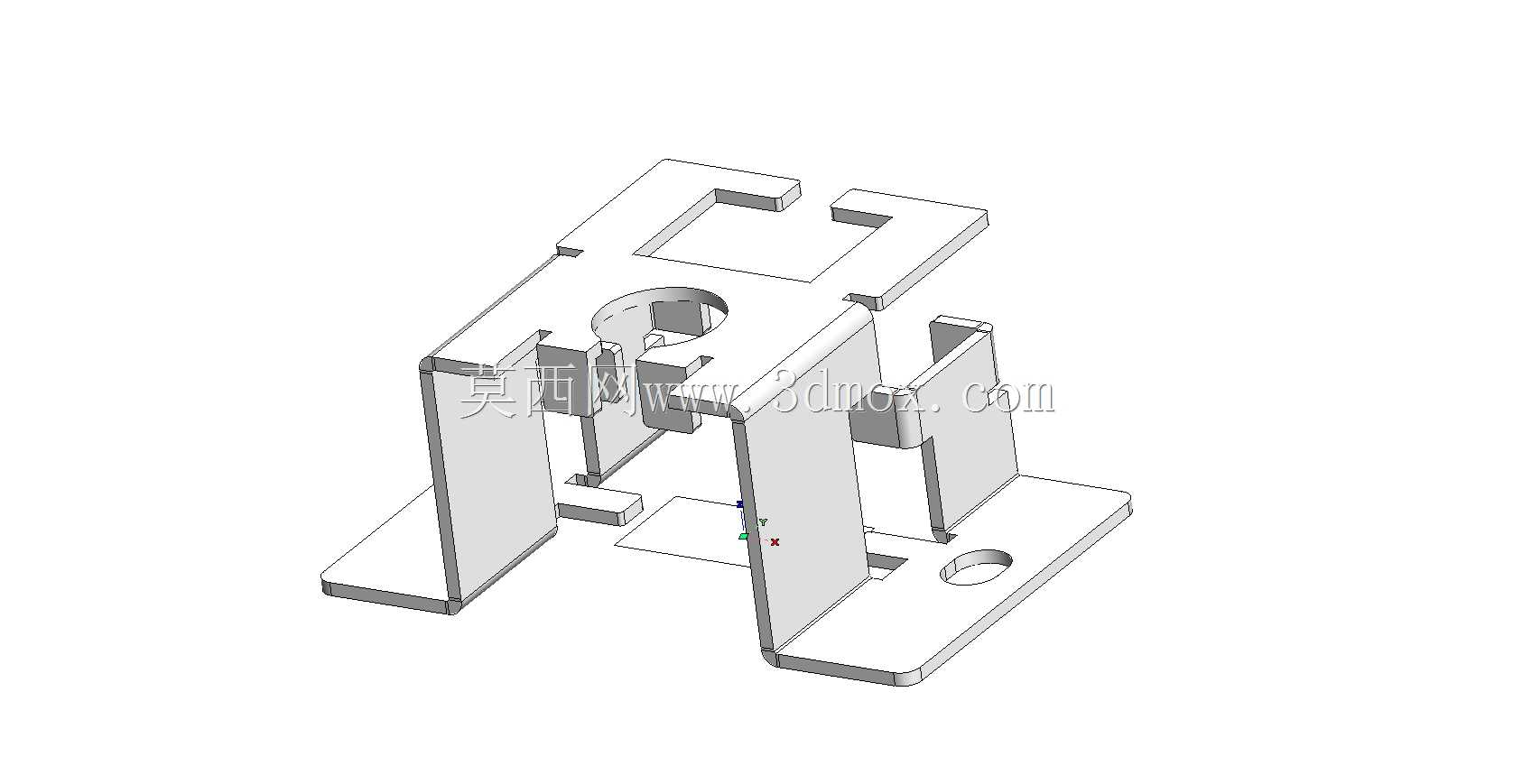

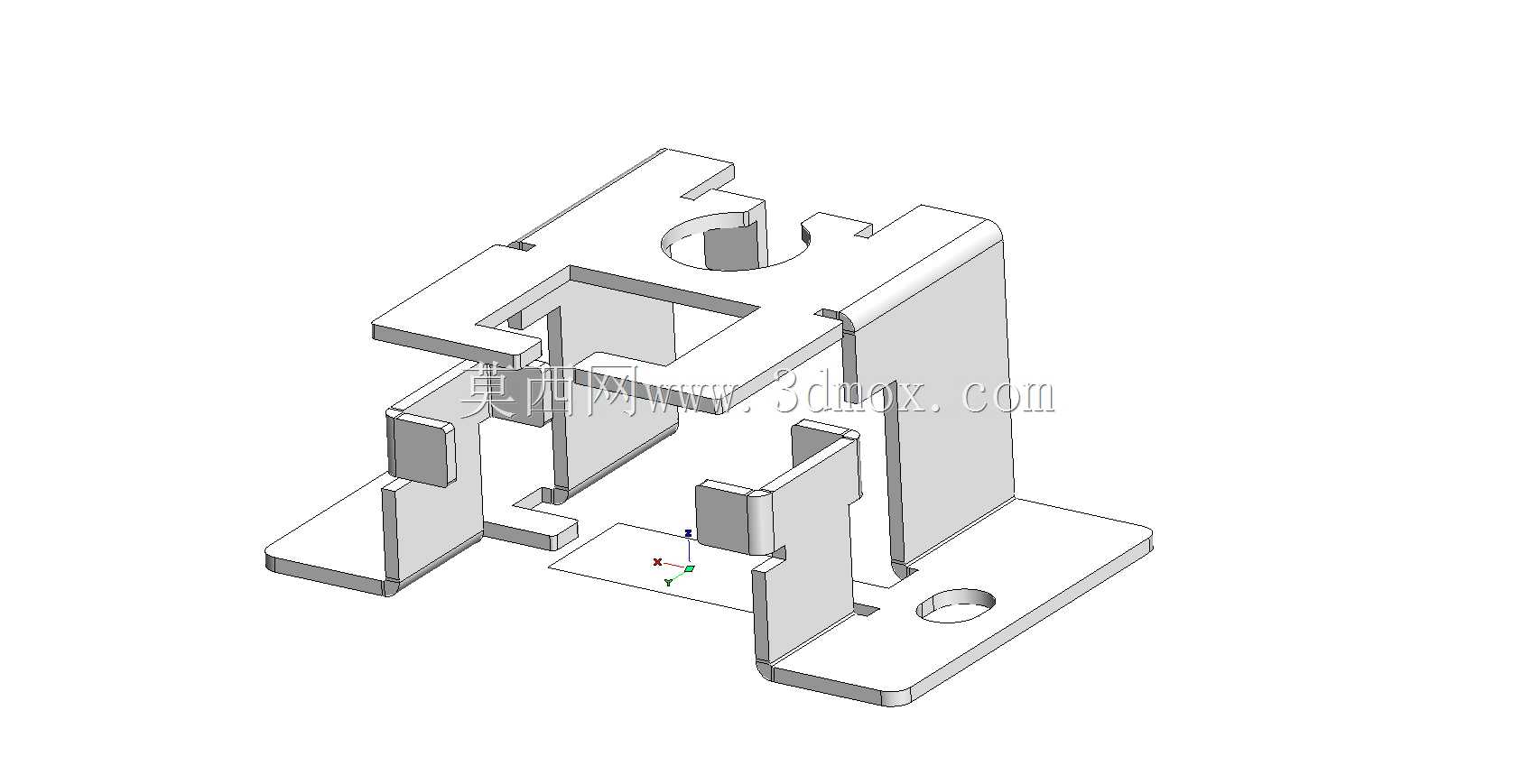

钣金折弯式设备安装固定支撑支架

这款钣金折弯成型的支撑支架，主要应用在工业自动化生产线、小型机电设备内部的元器件固定场景，也可适配非标检测设备、小型工装夹具的辅助支撑环节，用来承托带安装孔的小型功能模块，或是作为设备内部走线、小型气动元件的安装依托，替代传统焊接式支架，减少现场装配的焊接工序，降低装配环节的形变风险。从结构设计来看，整体采用薄钢板经多道折弯工序一体成型，没有额外的焊接拼接点，所有折弯处均做了圆角过渡处理，避免应力集中导致的钣金开裂问题，同时也能防止装配过程中锐边划伤操作人员。支架上部开设的异形卡槽，是为了适配对应规格的卡装式元器件，无需额外锁付螺丝即可实现快速卡接定位，中部的大尺寸通孔是为了避让元器件的凸出结构，或是供管线穿过，减少管线弯折的曲率半径，避免管线长期弯折出现破损。底部两侧向外延伸的安装翼板上各开设一个圆形安装孔，孔位间距经过严格核算，匹配行业内通用的安装孔距标准，可直接通过螺栓固定在设备型材基座或是安装平板上，安装时不需要额外制作转接板，降低配套加工成本。两侧的竖直折弯边既作为支撑受力的主体结构，同时也起到侧向限位的作用，当卡装在上部的元器件受到侧向冲击力时，竖直边可以抵消部分侧向载荷，避免元器件从卡槽内脱出。设计过程中充分考虑了钣金加工的工艺性，所有折弯边的折弯半径都匹配对应厚度钢板的最小折弯半径要求，没有出现过小折弯半径导致的板材外侧开裂问题，同时所有开孔都距离折弯边预留了足够的安全距离，避免折弯过程中孔位出现拉扯变形。整体结构没有冗余的设计部分，在保证支撑强度满足额定载荷要求的前提下，尽可能缩减板材的用料，降低零件自身重量，同时减少不必要的加工工序，控制零件的加工成本。实际装配时，可先将支架通过底部孔位固定在设备基座上，再将对应元器件卡入上部卡槽，如需额外加固，可在中部通孔位置穿装扎带辅助固定，整个装配过程不需要复杂的工装辅助，单人即可快速完成安装，后期维护更换元器件时，也可直接从卡槽内取出元件，不需要拆卸整个支架，大幅提升后期运维的效率。
