钣金结构CPU机箱壳体设计方案

项目分类:3D模型 发布时间:2021-08-29 ID:252581
  • 钣金结构CPU机箱壳体设计方案
  • 钣金结构CPU机箱壳体设计方案

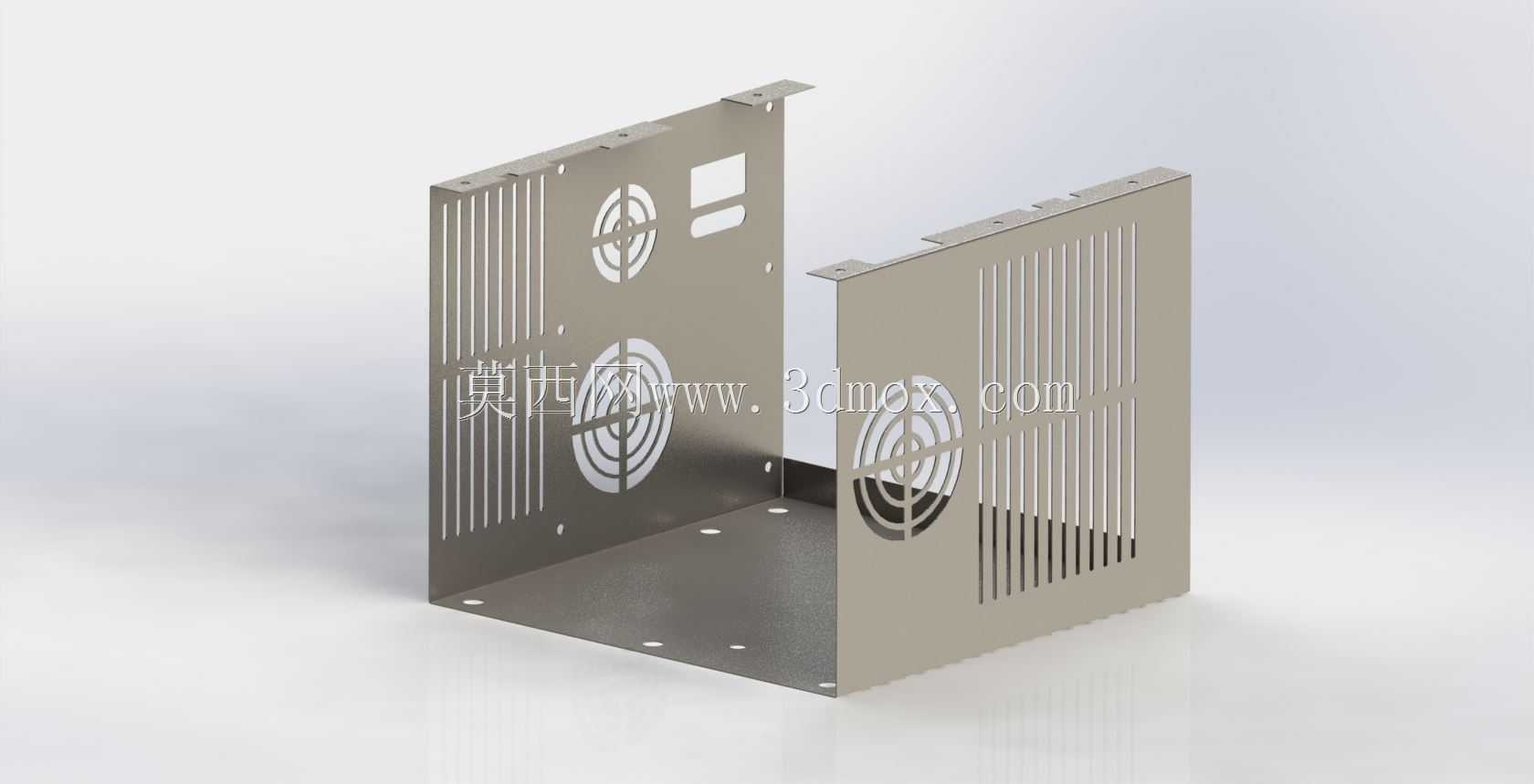

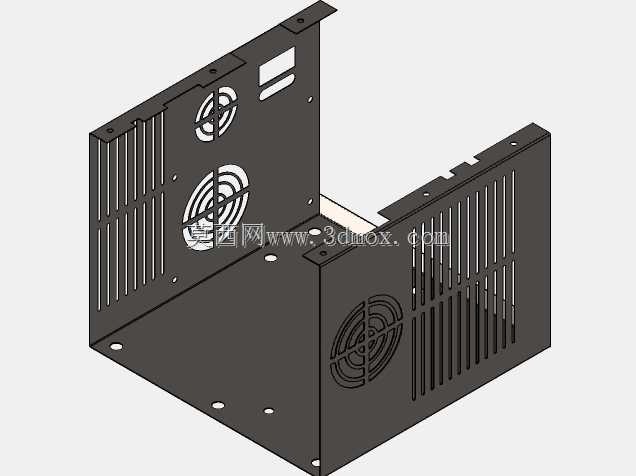

日常接触的工控设备、小型嵌入式计算单元中,这类钣金结构CPU机箱是承载核心计算硬件的基础载体,多数应用在工业控制终端、小型检测设备内置计算模块、桌面式工控主机场景中,区别于消费级台式机机箱,这类壳体更侧重安装适配性、结构刚性与散热效率的平衡,不会做过多装饰性造型,所有结构特征都服务于硬件安装与长期稳定运行需求。从结构设计逻辑来看,整个壳体采用一体式折弯钣金工艺加工,减少拼接焊缝带来的结构形变问题,底板与两侧立板通过折弯自然形成U型承载基底,安装时可以直接通过底板预留的沉头孔固定在设备内部的安装梁上,不需要额外加装连接支架,适配多数标准工控安装位的孔距要求。两侧立板上的通风栅格与风扇对位孔是核心功能结构,栅格采用等距长条冲裁工艺,在保证钣金结构强度的前提下最大化通风面积,对位的圆形风扇安装位直接匹配标准8cm轴流风扇的安装孔距,安装时不需要额外做转接件,风扇吹出的气流可以直接穿过栅格带走CPU、主板供电模块产生的热量,避免封闭壳体内热量积滞导致硬件降频。壳体顶部的折边带有预冲的安装定位孔,既可以作为上盖板的连接位,也能在嵌入式安装时作为整个机箱的挂装支撑点,折边做了小角度内卷处理,避免安装时锋利的钣金切口划伤操作人员或者线材绝缘层。内部的底板预留了多组不同规格的主板固定铜柱安装孔,兼容Mini-ITX以及更小尺寸的嵌入式主板安装,孔位位置避开了主板背面的焊点凸起区域,防止安装时主板被顶起造成虚接或者短路。两侧立板的边缘做了外翻边处理,既提升了整个壳体的抗形变能力,在受到侧向挤压时不容易出现弯折变形,也能让上盖板、前后挡板安装时实现精准对位,拼接缝隙控制在均匀范围内,不会出现高低差影响外观与防护效果。这类机箱的设计没有多余的冗余结构,所有冲裁、折弯特征都对应实际安装需求,钣金厚度选用常规1.0mm冷轧钢板即可满足结构强度要求,加工时只需要通过数控冲床完成孔位冲裁,再经过折弯、攻丝、表面喷塑工序就能完成成品加工,加工工序少、良率高,适合批量生产应用在各类工业计算设备中。实际选型使用时,需要注意核对自身主板的接口位置与壳体前后预留的开口位是否匹配,同时根据自身硬件的功耗情况选择是否加装对应尺寸的散热风扇,壳体本身的结构已经预留了足够的走线空间,电源线、数据线可以沿着侧板内侧的走线间隙排布,不会与散热风扇产生干涉。
