弯臂式带座铰接支撑座结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252599
  • 弯臂式带座铰接支撑座结构设计

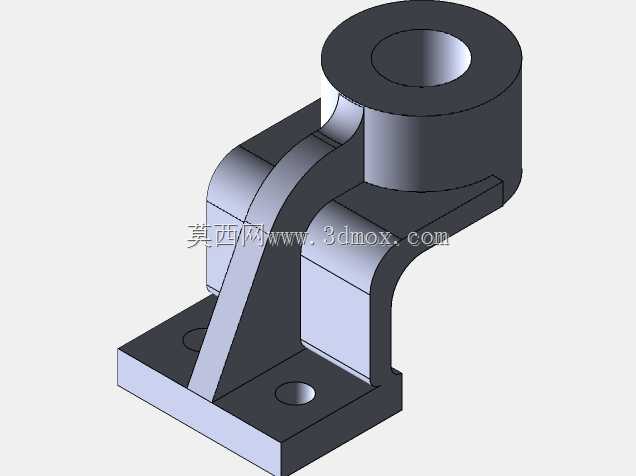

该类弯臂带座支撑结构多应用于轻工自动化生产线、小型输送设备的铰接点位,承担轴类零件的回转支撑与载荷传递作用,常见于设备侧部的摆臂连接、张紧轮安装、导向杆铰接等场景,可在有限安装空间内实现支撑点位的高度抬升与横向偏移适配,避免直筒式支座与周边运动部件产生干涉。从结构功能来看,上部的同轴通孔为轴承安装位,可适配标准深沟球轴承或无油衬套,穿装铰接轴后实现相连部件的定轴回转,孔位端面预留的贴合平面可保证轴承端面压装的平整度,避免轴系运转时出现偏载卡滞。下部的方形安装底板设置两个沉头安装孔,可通过内六角螺栓直接固定在设备型材基面或安装平板上,沉孔结构可保证螺栓头完全埋入板面,不会突出平面影响其他部件排布,底板与上部支撑筒之间设置的加强筋沿弯臂受力方向布置,可有效抵消铰接点位传递的径向弯矩,避免支座在交变载荷下出现根部断裂。设计过程中优先考虑了安装边界的适配性,底板的长宽尺寸控制在可覆盖两个安装孔的最小范围,弯臂的弯曲弧度经过反复校核,既保证上部支撑筒的中心高度满足安装要求,又尽可能压缩支座的整体横向占用空间,避免与相邻的管线、运动构件产生位置冲突。上部筒身的高度根据常用轴承的宽度尺寸设定,可保证轴承压装后有足够的支撑长度,减少轴系运转时的挠度变形。筋板的厚度与底板、筒身的壁厚保持均匀,避免铸造或注塑加工时出现壁厚不均导致的缩孔缺陷,同时所有棱边均做了圆角过渡,既减少加工时的应力集中,也能避免安装调试过程中锐边划伤操作人员。实际选型使用时,需注意上部孔位与安装轴的配合公差,若用于频繁回转的铰接点位,建议孔位与轴承采用过渡配合,保证轴承外圈不发生跟转;若用于低速摆转的支撑场景,也可直接在孔内加工油槽加装润滑衬套,降低后期维护成本。安装时需保证底板与安装基面完全贴合,若基面存在平面度误差,可在底板下方加装调整垫片,避免支座安装后出现强制变形,导致上部孔位的同轴度超差,影响轴系的正常运转。
