阿尼罗推进器机械结构三维设计

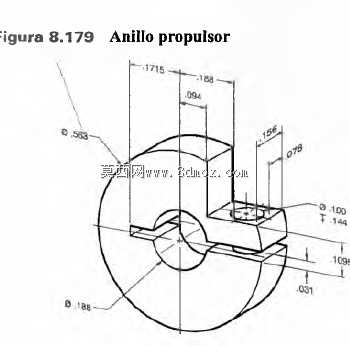

这款推进器结构件的设计，最初是面向小型流体输送系统的动力端配套需求，在水处理管路、小型化工介质输送、低压流体增压场景中都能适配，核心作用是在管路通径内通过结构配合实现流体的定向推送，避免介质在腔体内出现涡流滞留的问题。从结构设计逻辑来看，整体采用对称式的半圆腔体布局，主体的弧形外壁可以直接嵌入对应规格的管路内壁，不需要额外设计复杂的定位法兰，安装时只需要将两侧的平面端与管路的对接端面贴合，通过预留的两个通孔穿入紧固螺栓即可完成固定，安装边界的公差控制在±0.1mm范围内，能够适配常规壁厚的金属管路对接需求。

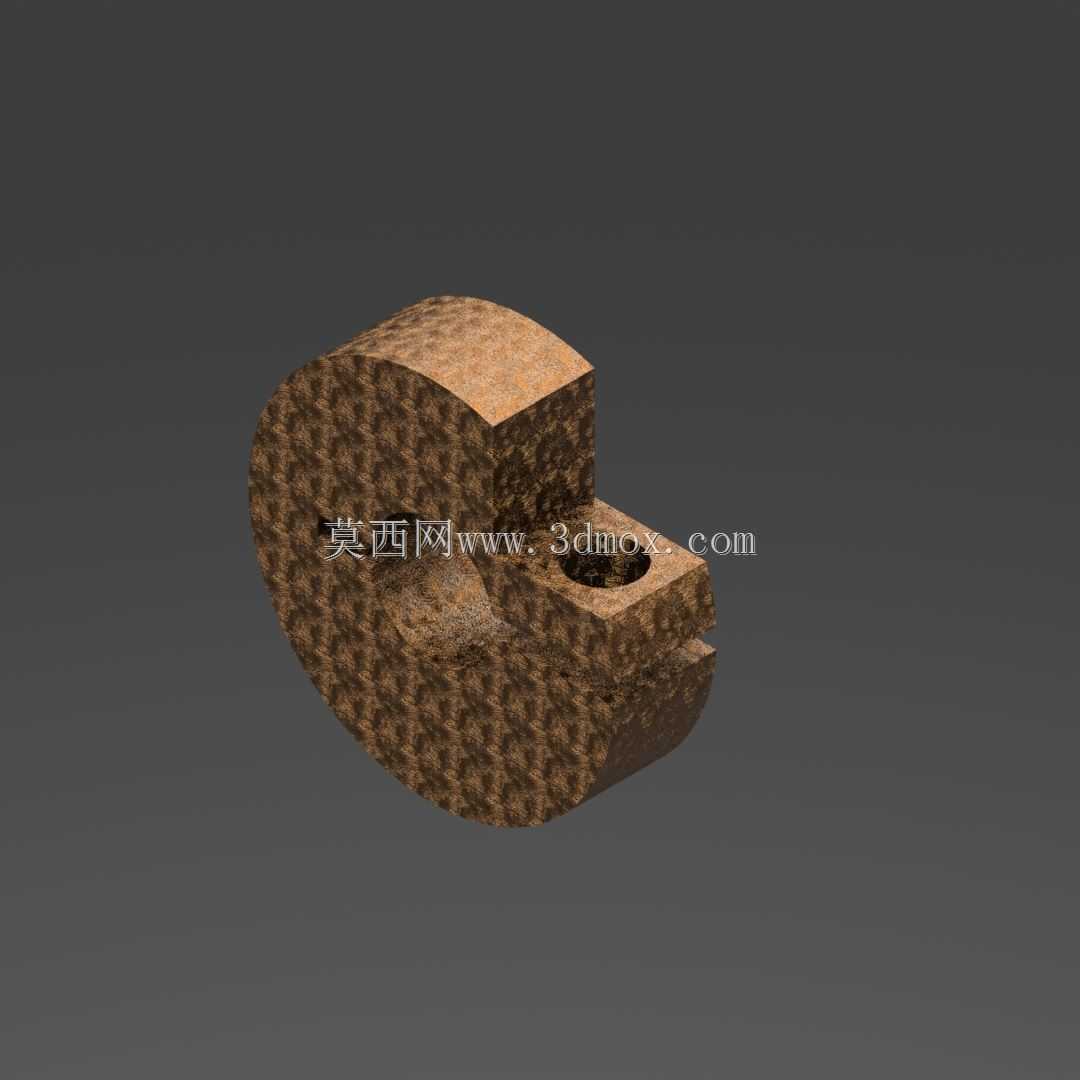

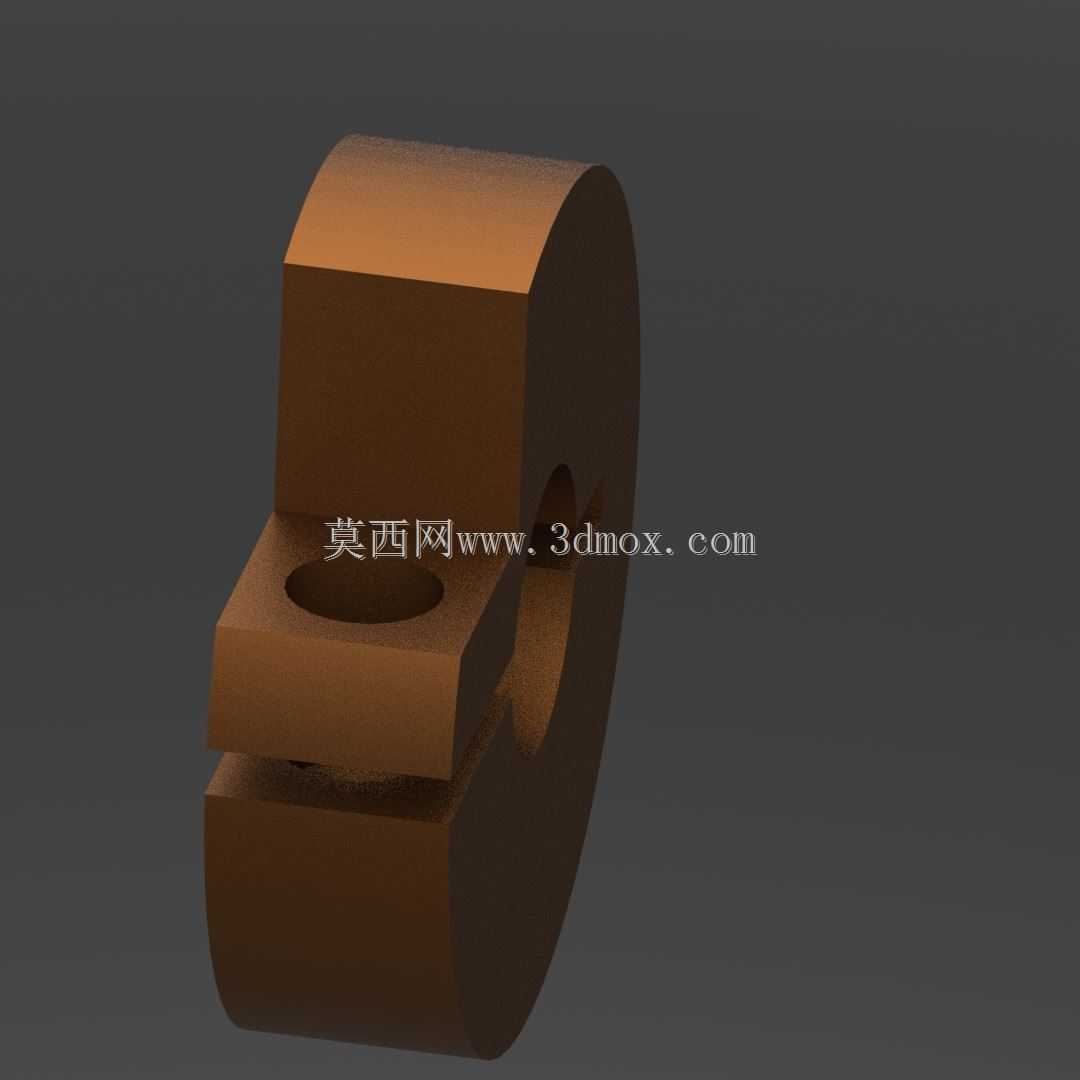

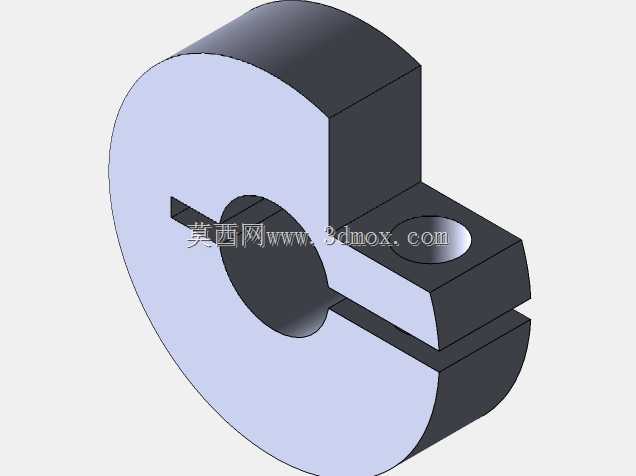

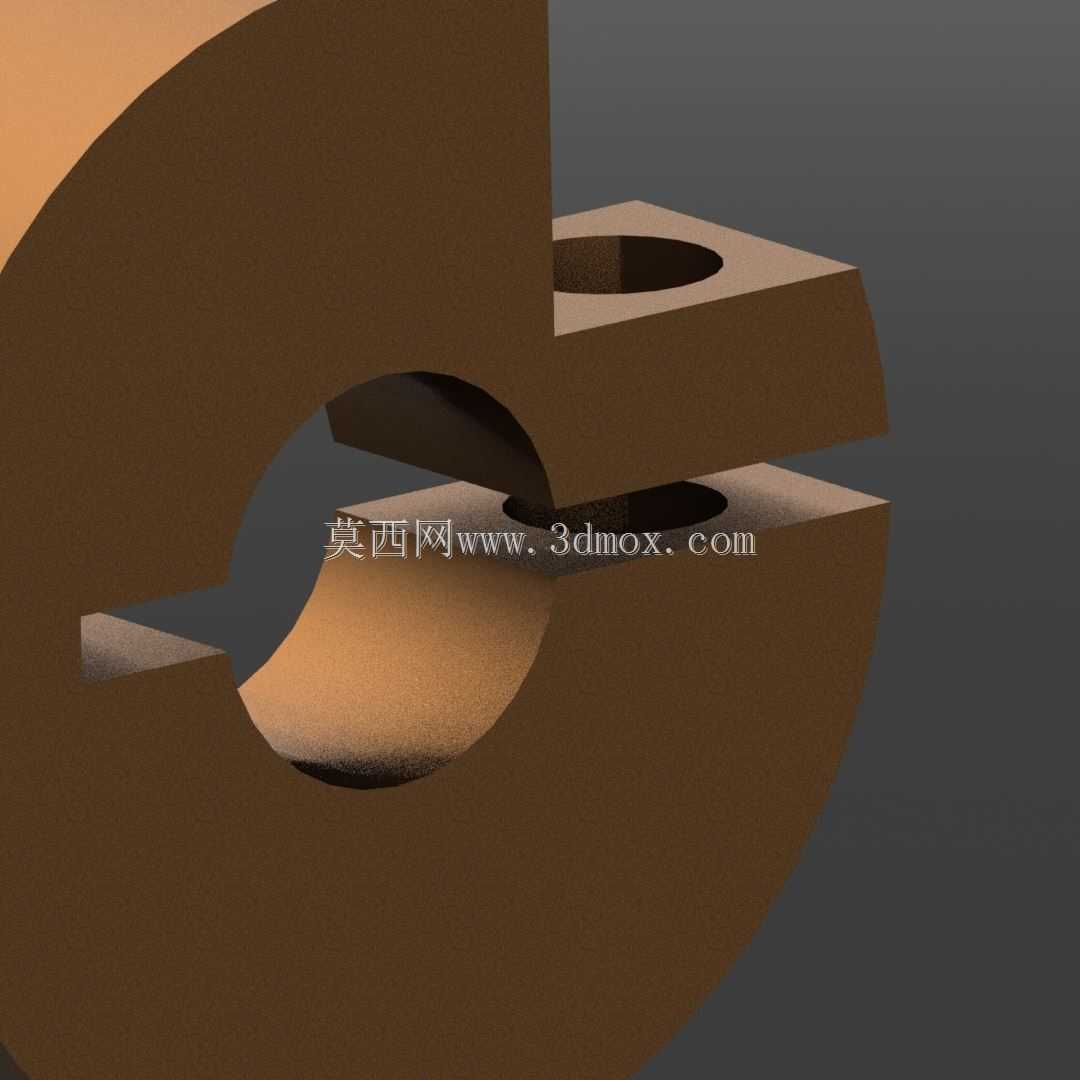

结构上的开槽设计是整个部件的核心功能区，中间的弧形通槽用于容纳配套的推送叶轮轴，上下两个平行的切面结构一方面是为了减少部件整体的重量，在满足结构强度的前提下去除了非受力区域的冗余材料，另一方面可以在安装时起到定位防转的作用，与管路内壁的对应卡位配合后，不会在流体长期冲击下出现周向转动的问题。部件上的两个沉孔设计做了锪平处理，螺栓锁紧后头部不会突出部件表面，避免对流体的流动路径造成干扰，减少流体经过时的阻力损失。

在实际选型适配时，需要注意该部件的弧形腔体半径要与对接管路的内径完全匹配，否则会出现台阶面造成流体紊流，甚至长期冲刷下导致部件松动。设计过程中对受力集中的槽口位置做了圆角过渡处理，避免在长期受流体压力和轴系振动的情况下出现应力开裂，整体的壁厚分布经过受力仿真验证，在1.6MPa的常规管路压力下，结构变形量控制在0.02mm以内，完全满足长期运行的强度要求。这类结构件不需要做额外的表面处理，采用常规的金属切削加工即可成型，加工时重点要保证弧形面的粗糙度，减少流体附着结垢的可能，同时中间通槽的同轴度要控制在0.05mm以内，保证后续叶轮轴安装后的转动顺畅度，不会出现卡滞的问题。
