小型电子设备钣金外壳结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252607
  • 小型电子设备钣金外壳结构设计
  • 小型电子设备钣金外壳结构设计

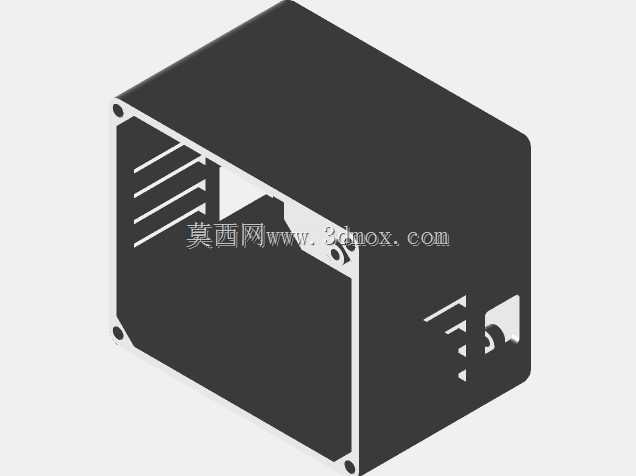

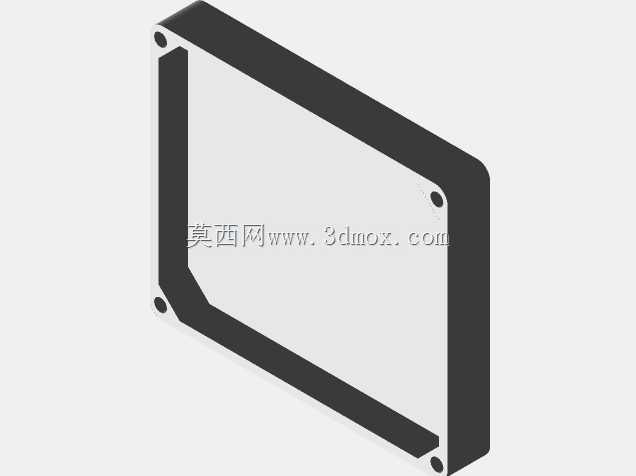

这款小型钣金壳体主要面向桌面级小型电子控制设备、嵌入式工控模块的安装防护需求,在小型检测仪器、桌面式数据采集终端、小型电源控制模块这类场景中,这类壳体是承载内部电路板、接线端子、散热组件的核心结构件,既要满足内部元器件的安装固定需求,也要兼顾外部接线、日常散热、装配拆卸的操作便利性。从结构设计逻辑来看,壳体采用分体拼接式钣金折弯结构,主体为U型折弯的主壳体搭配侧封板,四个角位预留的沉头安装孔,既可以实现壳体自身的拼接锁紧,也能满足整台设备在工作台面、设备机架内部的固定安装需求,安装孔位的边距经过适配,常规M3规格的螺丝即可完成固定,不需要额外定制特殊规格的紧固件。壳体侧面预留的多组条形开槽,并非装饰性结构,是针对内部功率器件的自然散热需求设计的通风通道,开槽的宽度控制在3mm以内,既可以保证空气对流带走元器件工作产生的热量,也能避免较大尺寸的异物落入壳体内部触碰电路板造成短路风险,开槽的排布位置对应内部功率器件的常规安装区域,空气流经开槽时可以直接带走发热区域的热量,不需要额外加装小型风扇就能满足低功耗设备的散热要求。壳体一侧预留的方形开口是对外接线端口的预留位,尺寸适配常规的DB型接口、电源插座、网线接口这类常用外接端口,不需要后期对壳体进行二次切割加工,端口周边预留的平面区域可以直接粘贴接口标识,方便现场接线时快速识别端口功能。壳体的内部空间预留了电路板安装柱的位置,常规厚度1.6mm的标准PCB板可以直接通过铜柱固定在壳体底部,安装柱的高度预留了10mm的间隙,既可以避免电路板背面的焊点直接接触钣金壳体造成短路,也能给板间接线留出足够的走线空间。从安装边界来看,这款壳体属于紧凑型桌面安装结构,整体外轮廓尺寸适配100mm*100mm规格的标准PCB板安装,壳体壁厚采用1.2mm的冷轧钢板折弯成型,折弯处的圆角半径控制在0.5倍板厚,既可以保证折弯处的结构强度,也不会在壳体外部形成过于突兀的棱角,日常操作时不会划伤操作人员。壳体的拼接缝隙控制在0.2mm以内,拼接处采用折边咬合的结构,不需要额外增加焊接工序就能保证壳体的整体刚性,日常拆卸维护时只需要拧下四个角的固定螺丝,就能取下侧封板对内部元器件进行检修,不需要拆解整台设备的外部固定结构,大幅降低后期维护的操作难度。在实际选型使用时,这类壳体可以根据内部元器件的发热情况调整表面喷涂的颜色,深色壳体的热辐射散热效率更高,适合功耗稍高的控制模块使用,浅色壳体更适合桌面办公场景下的检测仪器,和办公环境的视觉适配性更好。
