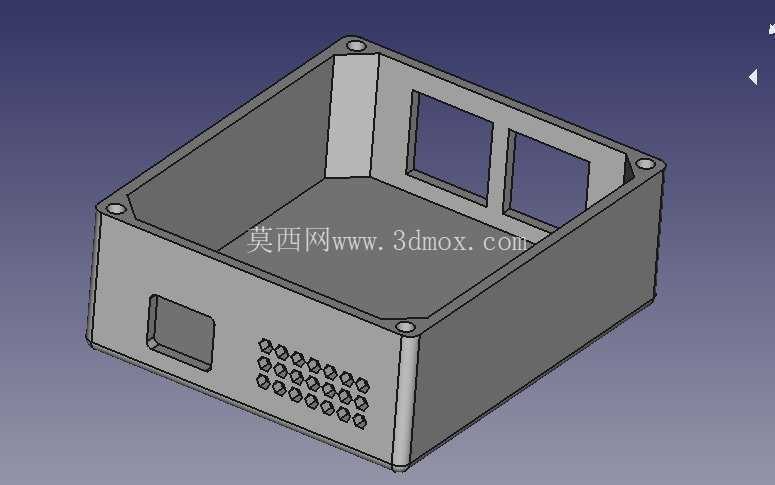

这套壳体结构面向单板计算机在嵌入式控制、小型网关、边缘采集终端中的长期装机需求展开,设计时没有把外壳当作单纯装饰罩处理,而是围绕板卡固定、接口避让、通风散热、装配公差和现场安装边界逐层校核。壳体采用左右分体扣合的盒式构型,主体轮廓为长方体,内腔按照橙皮R1板卡的PCB外廓、元件高度和接插件位置预留空间,避免主板装入后出现电容、排针或接口与内壁干涉。

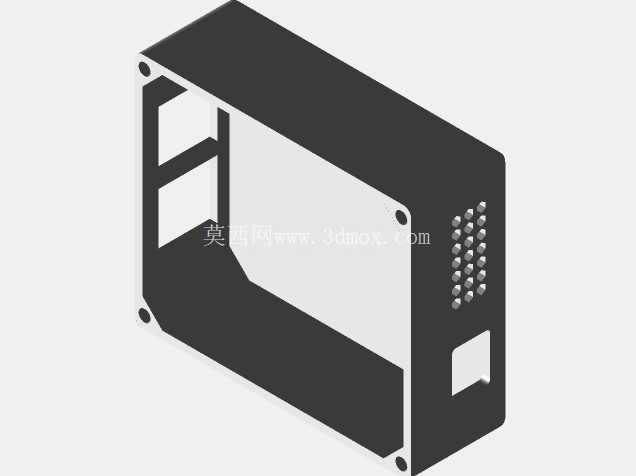

从结构布局看,壳体一侧集中布置矩阵式散热孔,孔位正对板卡主芯片与电源模块的发热区域,利用自然对流把芯片工作时产生的热量带出腔体;开孔采用规则阵列,孔径与孔间距兼顾通风面积、壳体刚度和防尘效果,避免大面积开孔导致侧壁刚性下降。另一侧预留方形接口窗口,位置与板载端口对应,线缆插接后不需要额外拆壳,维护时可以直接观察接头是否到位。壳体正面开设较大的开放式窗口,主要用于露出板卡上的功能区域或安装显示、指示模块,窗口边缘保留连续边框,使壳体在轻量化开孔后仍具有足够的抗弯能力。

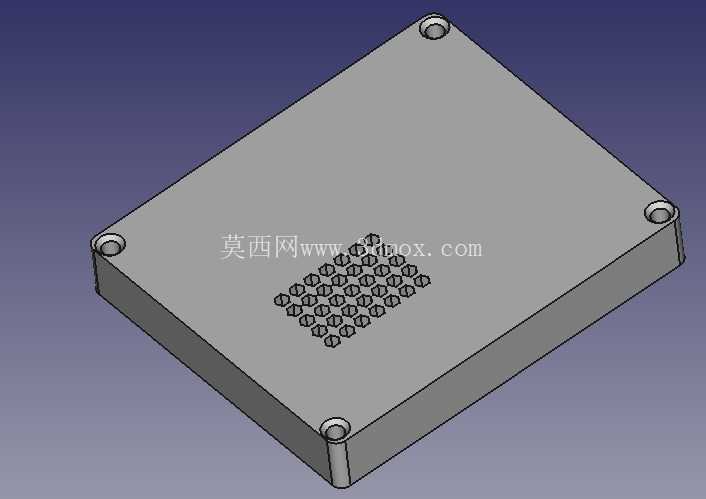

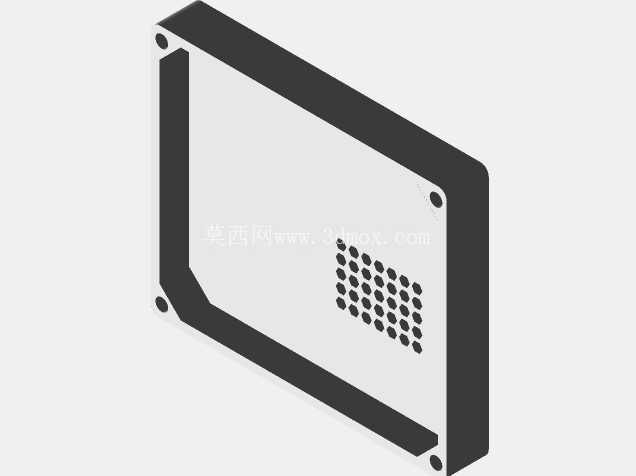

固定方式上,壳体四角设置螺钉安装柱,柱位与PCB安装孔对齐,柱高按照板卡背面最高元件尺寸反推,保证主板锁紧后背面不与底壁接触,也给焊盘、针脚和贴装器件留出安全间隙。螺钉柱周围做局部加厚,能够分散锁紧力,减少自攻螺钉反复拆装后柱根开裂的风险。上下壳体合模面采用平直搭接边,配合侧壁围合形成封闭腔体,搭接边可以提高拼缝处的抗错位能力,也能抑制灰尘从侧面直接进入。
在尺寸边界方面,外形长度、宽度和高度均以板卡包络尺寸为基础向外叠加壁厚、螺柱高度、散热间隙和操作空间。内壁与PCB边缘之间保留少量装配余量,使板材在温度变化时不会因热膨胀被硬性约束;接口窗口周边则按插头外形增加插拔余量,防止连接器外壳与窗口边缘摩擦。对于需要桌面放置的场景,壳体底面保持平整;对于需要嵌入控制柜或设备面板的场景,外轮廓规则、无突出特征,便于通过支架、螺钉或背挂件固定。
建模过程中,壳体壁厚按照常见打印成型和小批量注塑的工艺能力取值,既保证侧壁在螺钉锁紧时不产生明显变形,也控制材料占用。散热孔、接口窗口和主视窗口均与壳体主体形成连续结构,孔边到外壁的距离经过检查,避免出现过薄脆断区域。分体壳体的拼合方向与螺钉装配方向一致,装机时先将PCB放入下半壳,确认接口与窗口对位后再扣合上半壳,最后锁紧四角螺钉,装配路径简单,适合小批量设备生产。
实际应用中,这类壳体可用于物联网网关、数据采集节点、小型控制盒、实验平台终端等场景。结构设计重点不在复杂曲面,而在孔位、窗口、螺柱和内腔避让的准确配合:散热孔解决密闭腔体内热量积聚,接口窗口保证外设连接,主视窗口满足功能模块露出,四角螺柱提供可靠固定。整体结构规则、开孔明确、装配关系清晰,可作为单板计算机防护外壳设计、嵌入式终端机箱改型以及小批量电子设备壳体开发的结构参考。
