多层双跑楼梯剖面结构设计方案

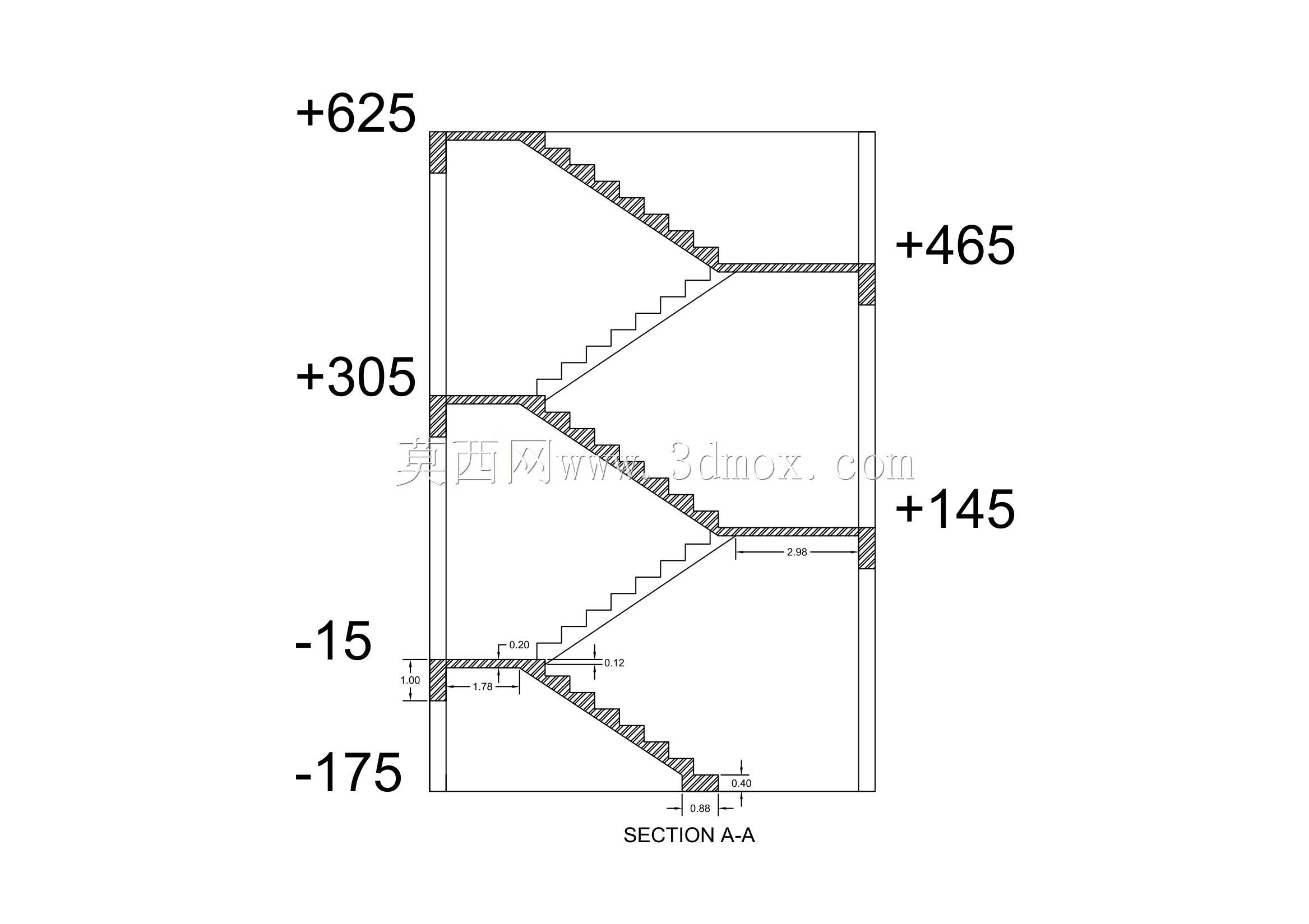

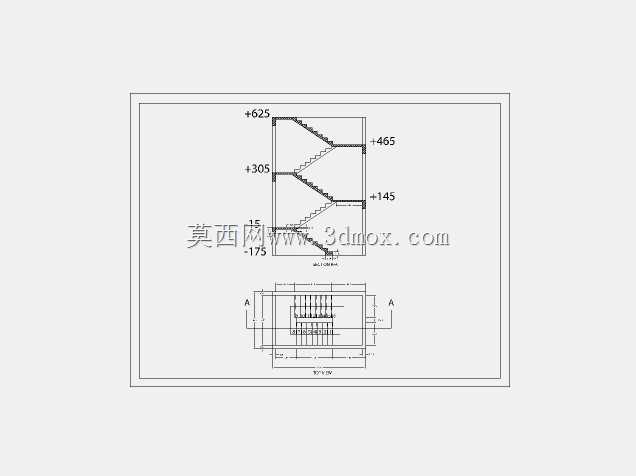

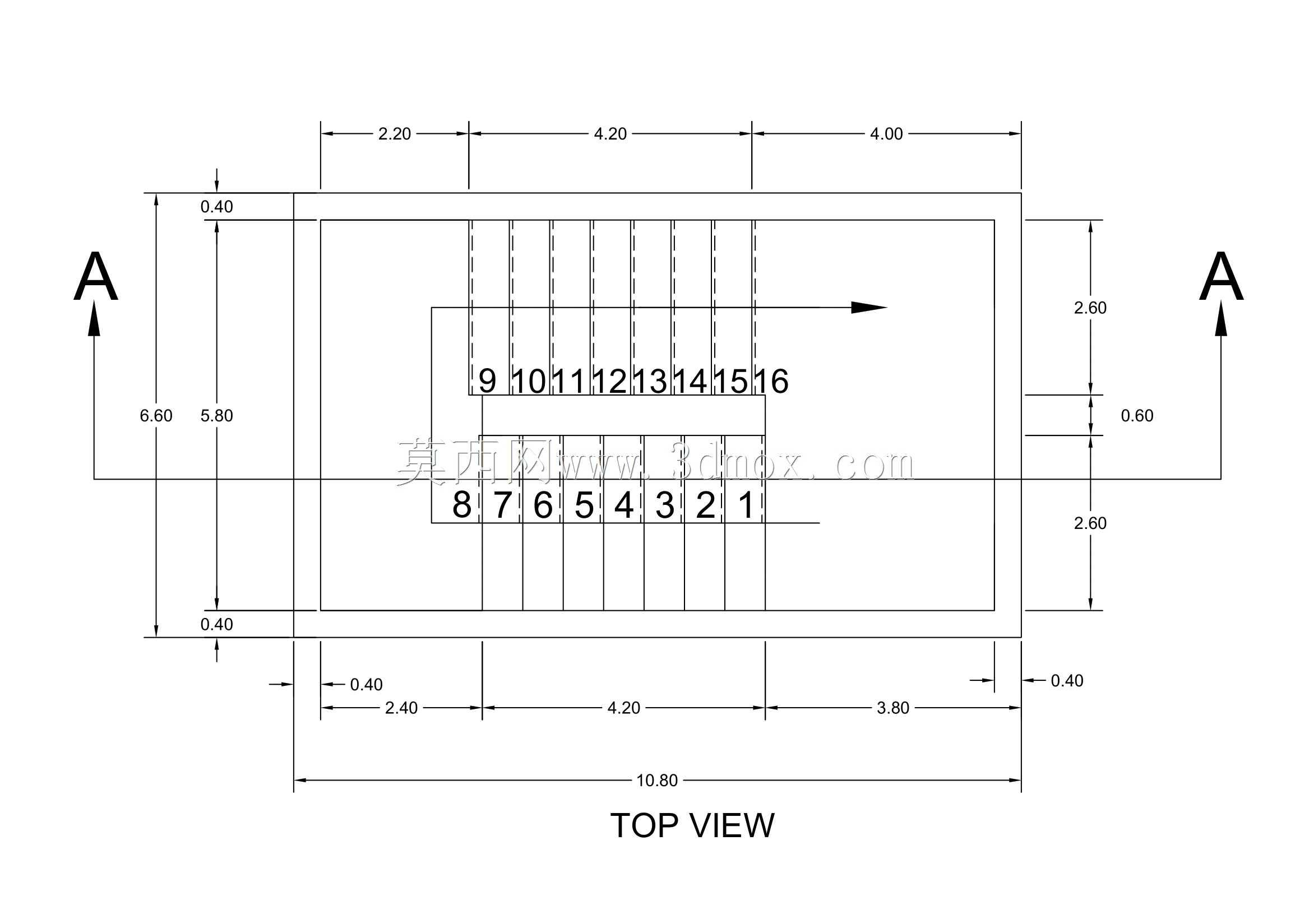

在民用建筑、工业配套辅房的竖向交通设计环节，楼梯剖面的结构合理性直接决定通行舒适度、空间利用率与施工落地精度，这套剖面设计方案针对常规多层建筑的竖向通行需求，采用双跑折返的梯段布局，适配常规层高区间的楼层衔接需求。从剖面标注的标高参数来看，设计覆盖了从底层起步到顶层衔接的完整梯段范围，不同楼层平台的标高差值严格匹配常规建筑的层高模数，梯段踏步的高宽比经过反复校核，既满足日常人员快速通行的步幅习惯，也兼顾了搬运小型物料时的通行容错空间，避免踏步过陡带来的通行安全隐患，也不会因梯段过缓占用过多建筑平面面积。设计过程中优先考虑了结构边界的适配性，梯段与两侧墙体、楼层平台的衔接位置预留了标准的施工安装余量，剖面中清晰标注了梯板的厚度、踏步的细部尺寸、平台梁的占位边界，结构工程师在做主体结构验算时可以直接提取剖面参数完成荷载核算，施工人员也能对照剖面节点完成支模、钢筋排布的作业，减少现场沟通的误差成本。不同于常规的楼梯平面示意，这套剖面设计完整呈现了上下跑梯段的空间交错关系，明确了中间休息平台的标高位置与净宽尺寸，能避免设计阶段出现梯段碰头、平台净宽不足的常见问题，在实际项目应用中，不管是砖混结构的民用住宅、框架结构的工业办公楼，还是配套的设备辅房，都可以基于这套剖面参数结合实际建筑开间尺寸做适配调整，梯段的受力路径在剖面中也有清晰体现，荷载从踏步板传递到梯段斜梁，再传导到两侧的平台梁与承重墙体，结构传力路径清晰，没有冗余的受力节点，能在保证结构安全的前提下控制土建成本。另外剖面中对踏步的细部尺寸做了精细化标注，包括踏步前缘的挑出尺寸、梯段底部的抹灰厚度预留，这些细节能避免后期装修完成后出现踏步尺寸偏差、净空高度不足的问题，对于三维建模从业者来说，这套剖面可以直接作为楼梯参数化建模的尺寸依据，通过提取标高、踏步数、梯段宽度等核心参数，能快速生成适配不同项目的三维楼梯模型，也能用于施工交底阶段的可视化展示，让施工方更直观理解梯段的空间排布关系，减少二维图纸的理解偏差。
